4-48 ,ТЕХОСМОТР ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ
022-00042E Руководство по эксплуатации и техническому обслуживанию
СЛИВ И ЗАМЕНА МАСЛА КАРТЕРА
ПЕРЕДНЕГО МОСТА
:ПРИМЕЧАНИЕ
Масло в картере
переднего моста следует слить
250
и заменить после первых
часов работы и затем менять
1000 .
его каждые часов

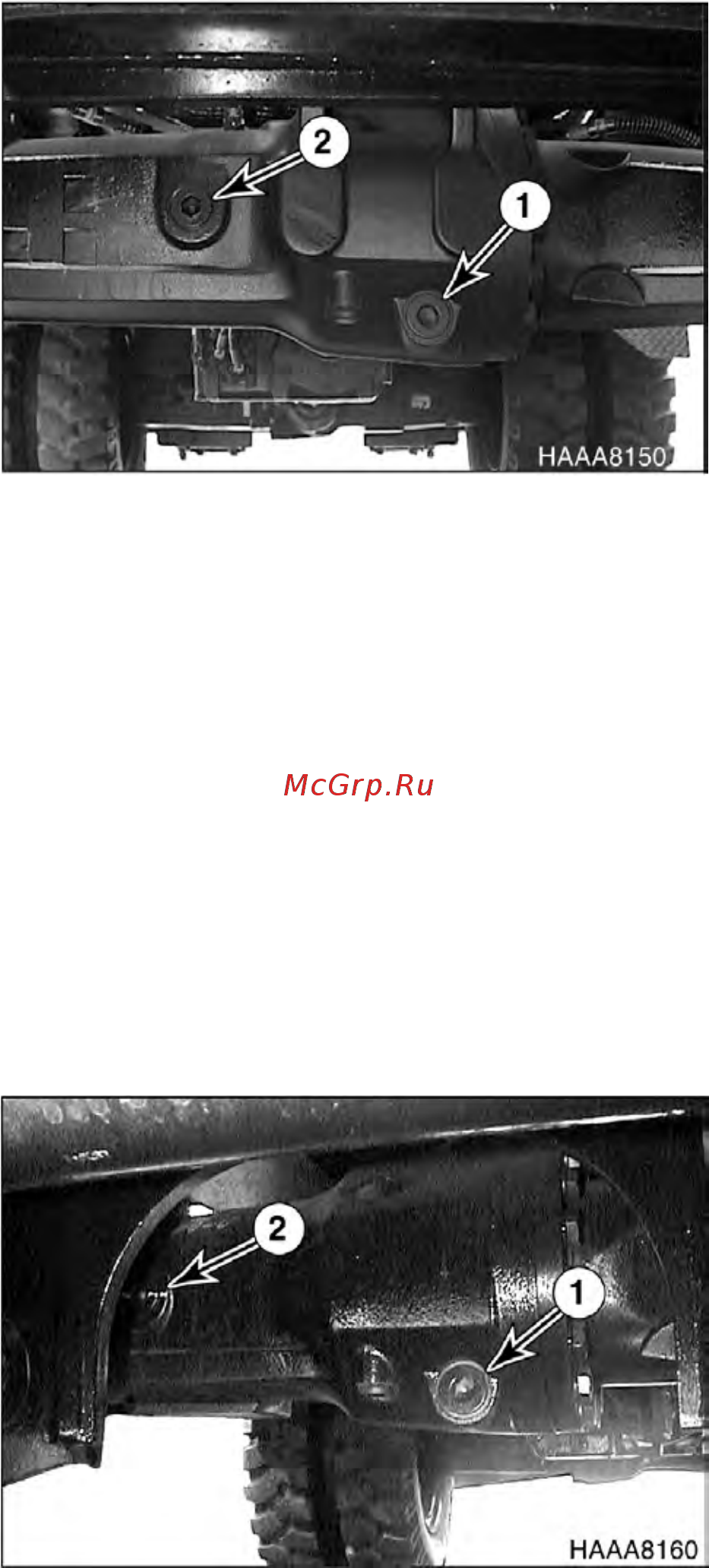

1. (1, . 80)Слив масла рис и заливные
(2отверстия ) расположены в передней
.части картера моста
2. ,Очистить от грязи смазки и других
посторонних веществ поверхность
(1, . 80)вокруг сливного отверстия рис и
(2) .заливных отверстий картера моста
3. Поместить поддон под сливное
отверстие и извлечь заглушку сливного
.отверстия
. 80Рис
4. .Очистить заглушку сливного отверстия Проверить уплотнительное кольцо на наличие
, , .повреждений или признаков износа и если необходимо замените его Установить на
.место заглушку сливного отверстия
5. Извлечь заглушку заливного о (2, . 80)тверстия рис и залить соответствующую
.трансмиссионную жидкость до нижнего края заливного отверстия
:ПРИМЕЧАНИЕ . “ ” . 4
См Вместимость резервуаров на стр
-7 .
для уточнения емкости
6. .Очистить заливную заглушку Проверить уплотнительное кольцо заливной заглушки на
, , .наличие повреждений или признаков износа и если необходимо замените его
.Установить на место заливную заглушку
СЛИВ И ЗАМЕНА МАСЛА КАРТЕРА ЗАДНЕГО
МОСТА
:ПРИМЕЧАНИЕ
Масло в картере заднего
моста следует слить и заменить
250
после первых часов работы
1000
и затем менять его каждые
.
часов
1. (1, . 81)Отверстие для слива масла рис
расположено в нижней части картера
, (2)моста а заливные отверстия
расположены в задней части картера
.моста
2. ,Очистить от грязи смазки и других
посторонних веществ поверхность
(1, . 81)вокруг сливного отверстия рис и
(2) .заливных отверстий картера моста
. 81Рис
3. .Поместить поддон под сливное отверстие и извлечь заглушку сливного отверстия
4. .Очистить заглушку сливного отверстия Проверить уплотнительное кольцо на наличие
, , .повреждений или признаков износа и если необходимо замените его Установить на
.место заглушку сливного отверстия
5. (2, . 81)Извлечь заглушку заливного отверстия рис и залить соответствующую
трансмиссионную жидкость до нижнего края заливного отверс .тия
:ПРИМЕЧАНИЕ . “ ” . 4
См Вместимость резервуаров на стр
-7 .
для уточнения емкости
6. .Очистить заливную заглушку Проверить уплотнительное кольцо заливной заглушки на
, , .наличие повреждений или признаков износа и если необходимо замените его
Установить на мест .о заливную заглушку
