ЗНАКИ БЕЗОПАСНОСТИ

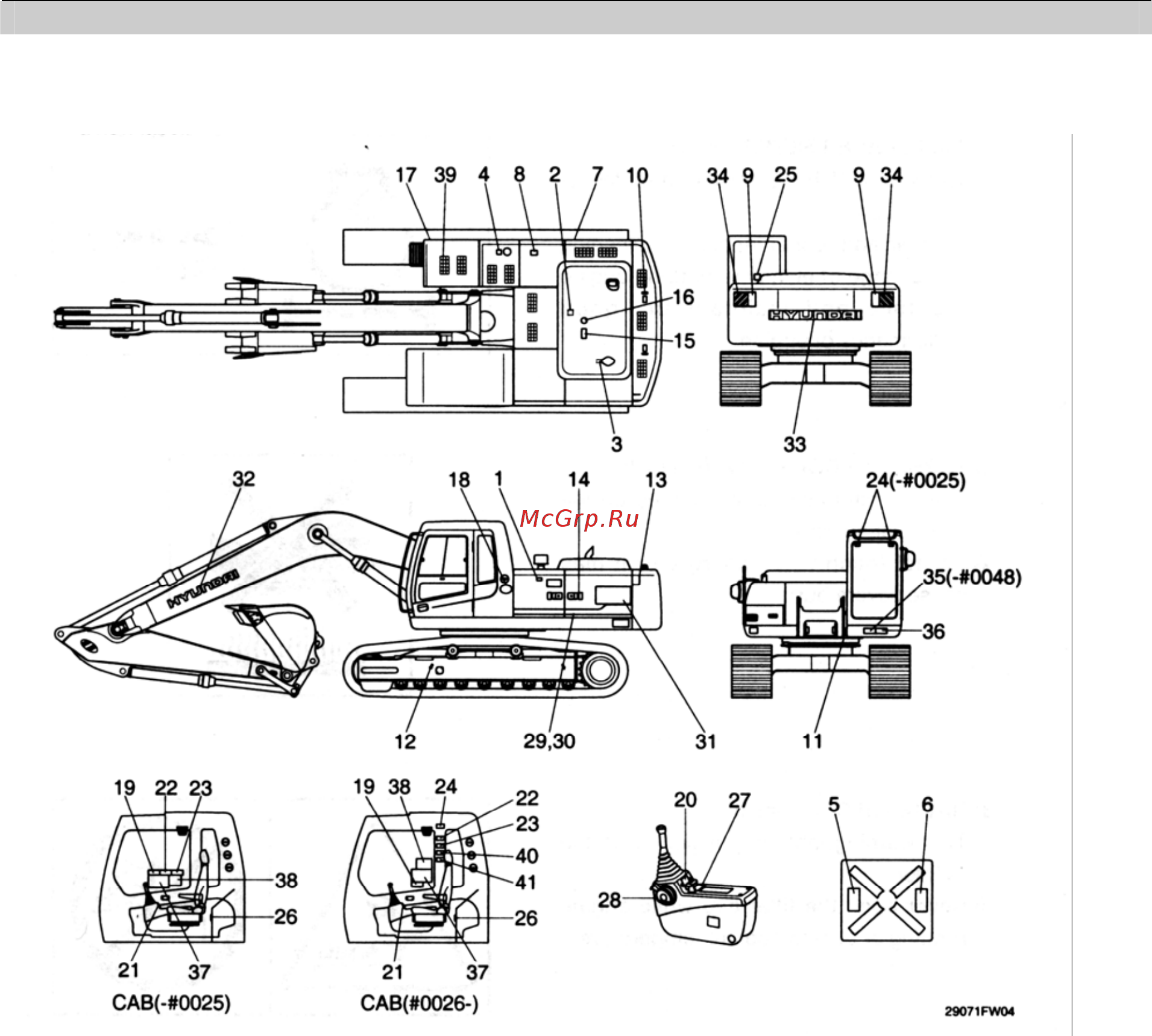

1. Расположение
Всегда обращайте внимание на чистоту этих знаков-табличек. В случае утери или
повреждения какого-либо из них прикрепите снова или замените новым.
1) Фильтр воздухоочистителя
2) Корпус турбокомпрессора
3) Корпус радиатора
4) Заправка топливом
5) Коррозия аккумулятора
6) Взрыв аккумулятора
7) Уровень гидравлического
масла
8) Смазка гидравлическим
маслом
9) Остерегайтесь! Не стойте
близко!
10) Подъемная петля
11)Пластинка с названием
фирмы и модели машины
12) Идеограмма погрузки
экскаватора
13) Не стойте близко к боковой
стороне!
14) Стой неподвижно
15) Осторожно с двигателем!
Опасность пореза конечностей
16) Не вставайте на капот
двигателя
17)Транспортировка
18) Двигатель с низким
уровнем газовых выбросов
19) Контрольная идеограмма
20) Контрольная идеограмма
(левая сторона)
21) Контрольная идеограмма
(правая сторона)
22) Руководство по
эксплуатации
23) Максимальная высота
24) Безопасность лобового
стекла
25) Безопасность заднего
стекла
26) Фильтр кондиционера
27) Наклонение коробки
пульта управления
28) Рычаг безопасности
29) Название модели (левая
сторона)
30) Название модели (правая
сторона)
31) Логотип (ROBEX)
32) Торговая марка HYUNDAI
(на стреле)
33) Торговая марка HYUNDAI
(на противовесе)
34) Освободите от персонала
рабочую зону
35) Уровень шума LPA
36) Уровень шума LWA
37) Инструкция по
эксплуатации
38) Схема подъема машины
39) Гусеничный ход
40) Столкновение
41) Блокировка фиксатора
