11

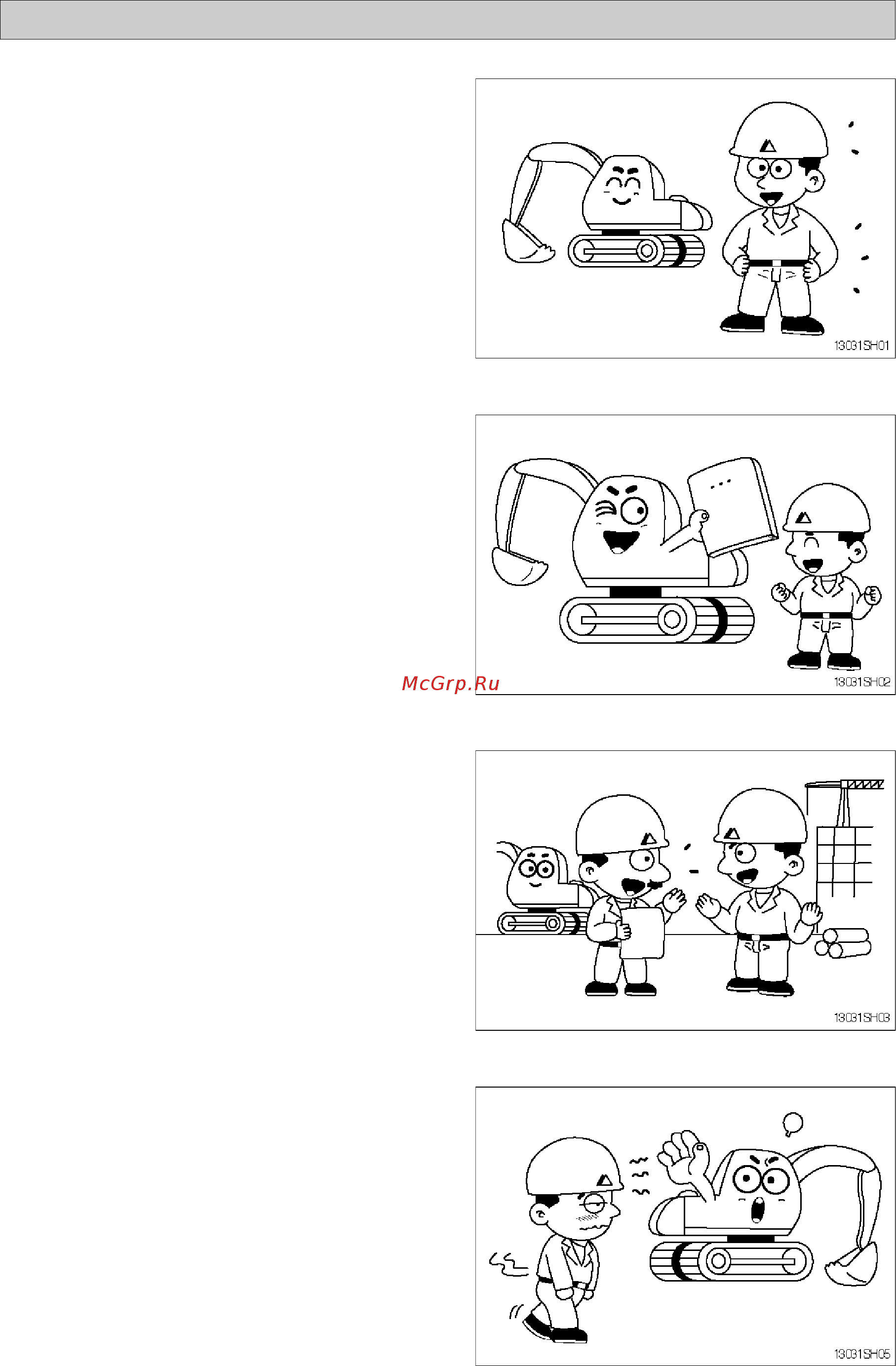

СОВЕТЫ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
1. ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К ЭКСПЛУАТАЦИИ МАШИНЫ
В первую очередь думайте о безопасности.
В особой ситуации носите защитную каску,
защитные ботинки, защитные перчатки, за
щитные очки и устройства для защиты орга
нов слуха в зависимости от конкретных усло
вий работы.
Практически каждый несчастный случая явля
ется следствием несоблюдения элементар
ных правил техники безопасности.
Перед началом работы убедитесь в том, что
вы действительно правильно поняли положе
ния настоящего руководства.
Надлежащий уход за машиной входит в круг
ваших обязанностей.
Прежде чем приступать к работе, полностью
разберитесь в особенностях конструкции ма
шины и режимах ее работы.
Если вы найдёте какуюлибо опасную опера
цию в технологическом процессе, то посове
туйтесь с руководителем работ относитель
но превентивных мер безопасности ещё до
начала работы на экскаваторе.
Не приступайте к работе, если вы чувствуете
усталость, а также после принятия алкоголь
ных напитков или какихлибо наркотических
средств.
