Пусковой
выключатель
Шкала
акселератора
Выключатель освещения кабины
Включатель предпускового подогрева
Включатель омывателя
Включатель стеклоочистителя
Выключатель главного освещения
Выключатель гидромолота
Выключатель
звукового сигнала
Пульт
управления
Главный выключатель
Включатель перегрузки
Выключатель гидромолота
Переключатель
выбора гидромолота
Выключатель максимальной мощности
Сенсорный переключатель замедления

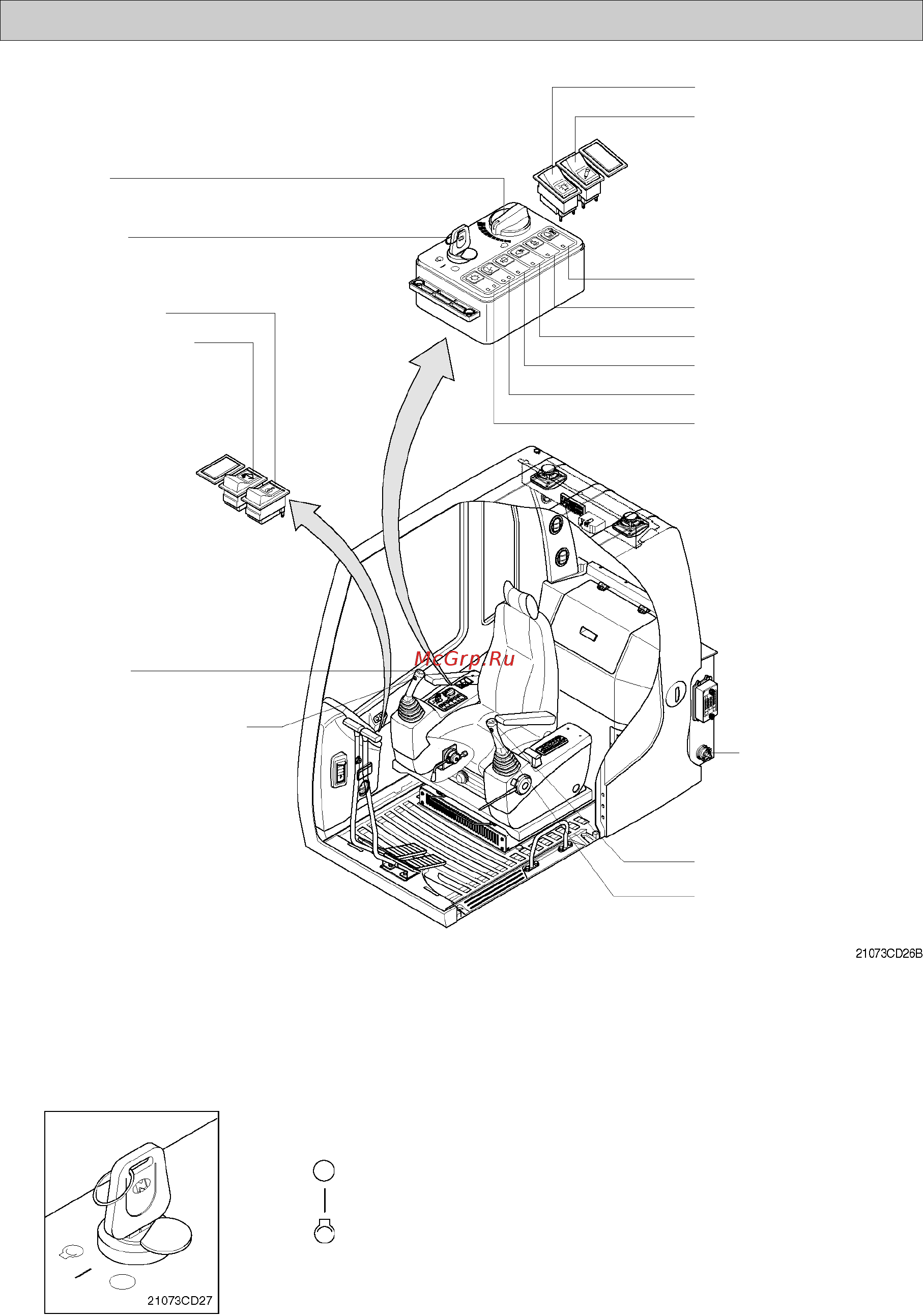

3. ВЫКЛЮЧАТЕЛИ
(1) Имеются три положения выключателя: OFF (ВЫКЛ.), ON (ВКЛ.) и
START (ПУСК).
± (OFF) : Выключены все электрические цепи.
± (ON) : Работают все системы машины.
± (START) : Используйте при запуске двигателя.
Отпустите кнопку сразу же после запуска.
При работающем двигателе кнопка должна быть в положе/
нии ON (ВКЛ.), чтобы поддерживать работу электрической и
гидравлической систем и предотвратить тяжёлые поврежде/
ния машины.
1) ПУСКОВОЙ ВЫКЛЮЧАТЕЛЬ
Включатель быстросъемного
соединителя
Выключатель предупредительно
го сигнала о передвижении
