5
Appendix

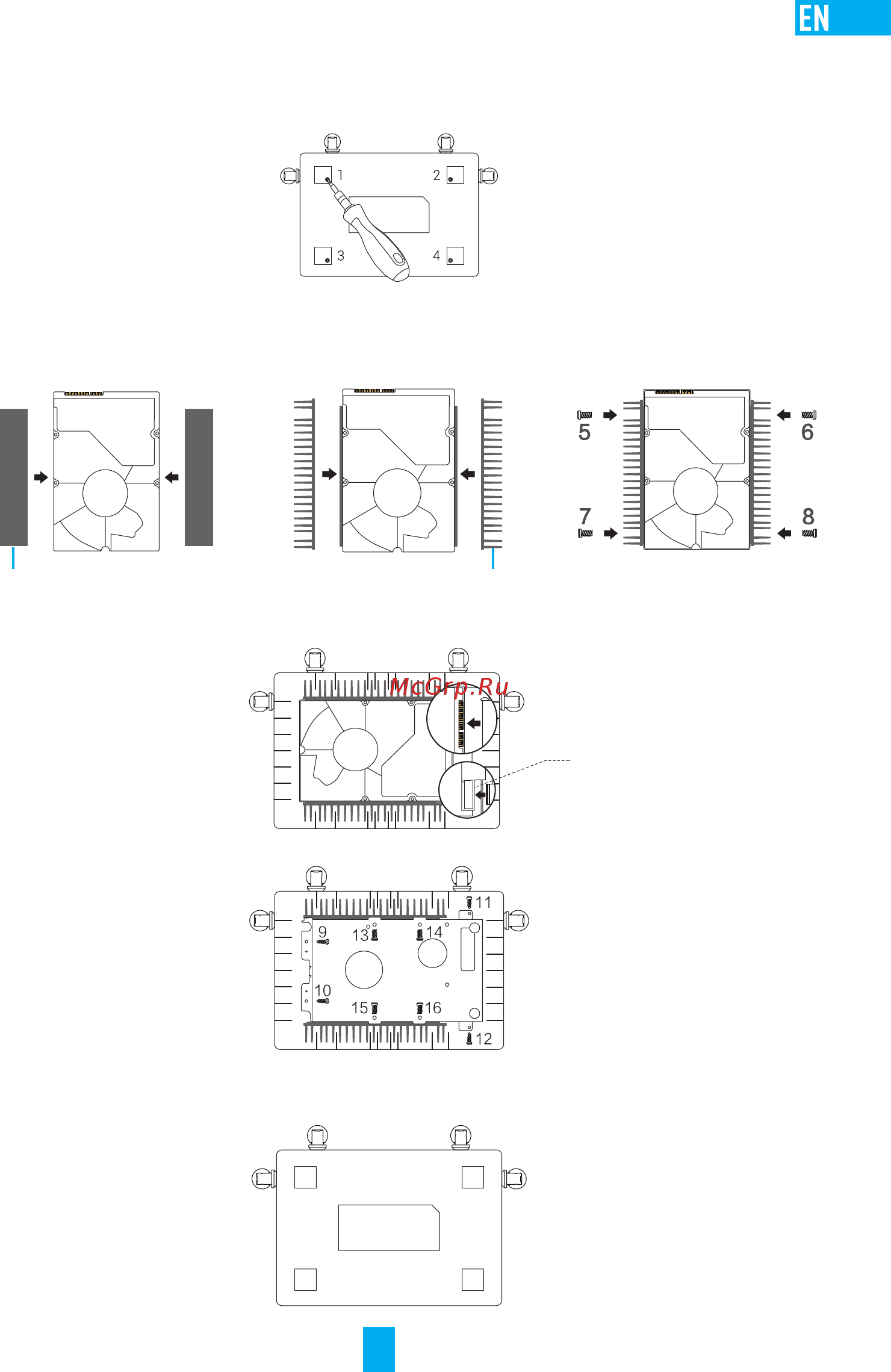

HDD Installation
1. (Optional) Remove the rubber mats.
2. Loosen four screws on the bottom of the device to take apart the base, see figure below.
3. Stick the thermal conductive silicone pads to both sides of the HDD, and attach the HDD radiator to
the silicone pads.
4. Use the four screws to secure the radiator to the HDD, see figure below.
Thermal Conductive Silicone Pad
HDD Radiator
5. Connect the data cable. Make sure the limit line (white) aligns with the connector edge.
Limit Line
6. Install the HDD shield. See figure below.
7. Re-assemble the base of the VAULT Plus. Replace the screws and rubber mats to complete the HDD
installation.
