nooLite
PK311, PK312, PK313
Пульт-радиопередатчик
Руководство по эксплуатации
и паспорт
Минск
2013
Передача команды отвязки
1. (см. вид сзади)
2. Нажать и отпустить привязываемую кнопку. Пульт
передаст команду отвязки и вернется в обычный режим.
7. РАБОТА ПУЛЬТА-РАДИОПЕРЕДАТЧИКА
Назначение каналов пульта
Канал «Включение/выключение/Регулировка
яркости»
Короткое нажатие кнопки этого канала включает свет
у связанных с пультом силовых блоков, если он был
Нажать сервисную кнопку пульта
и удерживать ее, пока светодиодный индикатор не
замигает (около 3 секунд). Пульт перейдет в режим
отвязки.
выключен, и выключает свет, если он был включен. Это
происходит в момент отпускания кнопки.
Длительное удержание (дольше 0,7 с) запускает
регулировку яркости у привязанных силовых блоков,
если они могут выполнять эту функцию. Силовые блоки
без функции диммирования выполнят включе-
ние/выключение света, аналогичное короткому нажатию
кнопки. Регулировка яркости прекращается при отпуска-
нии кнопки.
Сценарный канал
Подробная информация о сценариях освещения
содержится в общей инструкции на систему nooLite.
Короткое нажатие кнопки сценарного канала
вызывает записанный сценарий у связанных с каналом
силовых блоков.
Длительное удержание (дольше 3 с) кнопки записы-
вает в связанные с каналом силовые блоки новый
сценарий, содержащий их текущее состояние.
8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок 12 месяцев. Гарантийные обя-
зательства сохраняются при условии соблюдения по-
требителем правил эксплуатации, а также при наличии
штампа продавца и даты продажи. При отсутствии
штампа продавца гарантийный срок исчисляется с даты
выпуска.
9. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Радиоуправляемый выключатель nooLite PK311,
PK312, PK313 соответствует ТУ BY 101206177.007-2011.
Дата выпуска _______________________________
Штамп ОТК ________________________________
Дата продажи _______________________________
—
Система
радиоуправления
освещением
6
7
1. НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ
nooLite PK311, PK312, PK313
пульты-радиопередатчики, предназначенный для управ-
ления различными силовыми блоками nooLite. Пульты
PK311, PK312, Pk313 не имеют собственных интерфей-
сных сенсоров/кнопок, кроме одной сервисной кнопки,
назначение которой описано далее. Вместо этого к пуль-
там PK311, PK312, PK313 можно подключить до трех
внешних кнопок, что позволяет интегрировать в систему
nooLite возвратные кнопочные выключатели любого ди-
зайна.
Пульты PK311, PK312, PK313 имеют различное функ-
циональное назначение подключенных кнопок, описан-
ное далее. Каждый из них имеет три уникальных адреса,
по которым его запоминают и распознают радиоуправ-
ляемые силовые блоки nooLite. Силовые блоки прини-
мают команды от пульта-радиопередатчика по радио.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источник питания батарея
CR2032,3 В
Срок службы новой батареи не менее
1 года
Частота передатчика 433,92 МГц
Выходная мощность до 3 мВт
Диапазон рабочих температур 0...
— трехканальные
+40°С
Количество каналов 3
Количество подключаемых кнопок 3
3. КОМПЛЕКТНОСТЬ
Пульт-радиопередатчик 1 шт.
Руководство по эксплуатации 1 шт.
ности (маркировкой наружу). Светодиод включится на
время прохождения теста.
4. Дождаться выключения светодиода либо выклю-
чить его коротким нажатием сервисной кнопки (см. вид
сзади).
5. Собрать пульт и закрыть корпус на защелки.
6. ПЕРЕДАЧА КОМАНД ПРИВЯЗКИ И ОТВЯЗКИ
Чтобы силовой блок мог распознавать команды
своего пульта, уникальный адрес кнопки этого пульта
необходимо записать в память силового блока. Данная
процедура называется привязкой, а такой пульт считает-
ся привязанным. Кроме того, бывает необходимо
отвязать пульт-радиопередатчик от силового блока, то
есть стереть адрес кнопки из памяти силового блока.
Для этого пульт может передавать специальные сер-
висные команды привязки и отвязки.
Каждая из трех подключаемых к пульту кнопок имеет
собственный адрес и должна быть привязана/отвязана
отдельно, если она используется.
Как проделать операции привязки и отвязки для
силового блока, смотрите инструкцию к конкретному
силовому блоку или общую инструкцию к системе
nooLite.
Передача команды привязки
1. Нажать и затем отпустить сервисную кнопку пульта
(см. вид сзади). Пульт перейдет в режим привязки, что
отобразится постоянным свечением индикатора.
2. Нажать и отпустить привязываемую кнопку. Пульт
передаст команду привязки и вернется в обычный
режим.
2
3
4
5

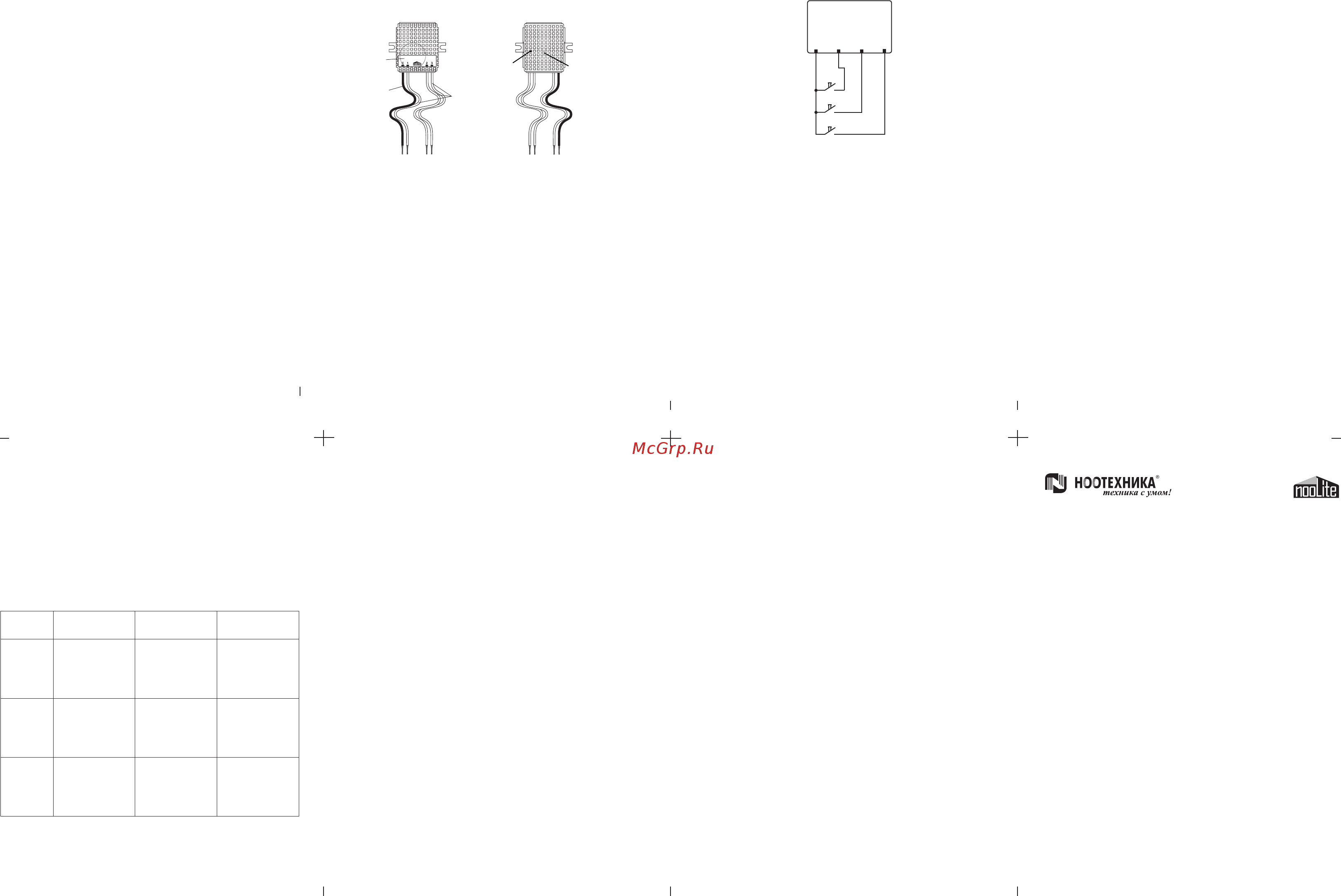

4. ВНЕШНИЙ ВИД, УСТРОЙСТВО И МОНТАЖ
Внешний вид пульта
На задней стороне пульта находится сервисная кноп-
ка и светодиодный индикатор. Из корпуса выходят три
светлых провода для подключения кнопок и один тем-
ный, являющийся общим для всех трех кнопок. Напротив
светлых проводов на корпусе нанесена маркировка «1»,
«2» и «3», означающая номера каналов пульта, напро-
тив темного провода — маркировка «С» (common — об-
щий).
Подключение и установка
Внимание! Не следует устанавливать пульты на ме-
таллические поверхности (например, на холодильник):
они экранируют антенну пульта и ослабляют радиосиг-
нал, что значительно уменьшает дальность связи.
провода
кнопок
батарея
общий
провод
кнопок
Сервисная кнопка.
Нажимается
при сдавливании
корпуса пальцами
Светодиод
Схема подключения
Подключение кнопок производится согласно схеме.
Назначение кнопок, подключенных к разным каналам,
зависит от типа пульта и описано далее. Не обязательно
использовать все кнопки, можно и нужно ограничиться
только необходимыми в вашем конкретном случае.
Неиспользуемые провода необходимо обрезать и
изолировать.
В качестве кнопок можно использовать возвратные
клавишные выключатели.
Подсветка выключателей, если она имеется, с
пультом работать не будет. Чтобы она работала, ее
необходимо отдельно подключить к сети 220 В.
5. ЗАМЕНА БАТАРЕЙКИ
1. При помощи маленькой отвертки с плоским жалом
или похожего предмета открыть корпус.
2. Извлечь старую батарейку.
3. Установить новую батарейку в правильной поляр-
Пульт PK31x
Кнопка 1
Кнопка 2
Кнопка 3
С
1 2
3
Пульт
Канал 1
Канал 2
Канал 3
PK311
Включение
Выключение
Регулировка
яркости
Включение
Выключение
Регулировка
яркости
Включение
Выключение
Регулировка
яркости
PK312
Запись
сценария
Вызов
сценария
Запись
сценария
Вызов
сценария
Запись
сценария
Вызов
сценария
PK313
Запись
сценария
Вызов
сценария
Включение
Выключение
Регулировка
яркости
Включение
Выключение
Регулировка
яркости
PK31x
