• Панель управления 11
• I ши 1м i г жия j 12
• Модель sht 11500 ravs 12
• Модель sht 11500 savs 12
• Выключатель двигателя 13
• Органы управления 13
• Положения выключателя 13
• Воздушная заслонка используется для обогащения топливной смеси при пуске холодного двигателя воздушную заслонку можно открывать и закрывать вручную с помощью ручки если потребуется обогатить топливную смесь при пуске холодно го двигателя потянув ручку на себя переводите ее в положение close закрыто 14
• Ручка привода воздушной заслонки 14
• Топливный кран 14
• Топливный кран расположен между топливным баком и карбюратором при пово роте ручки в положение ом кран открывается и топливо поступает в карбюратор после останова двигателя кран необходимо закрыть 14
• Hour meter 15
• Автоматический выключатель 15
• Автоматический выключатель разрывает цепь при перегрузке генератора или ко ротком замыкании например при включении неисправного электроприбора если выключатель сработает то прежде чем установить его в положение включено проверьте исправен ли подключенный электроприбор и нет ли превышения допус тимой нагрузки 15
• Епшно 15
• Ноц метен 15
• Счетчик моточасов 15
• Счетчик моточасов показывает часы наработки генератора это необходимо для своевременного проведения предусмотренных графиком регламентных работ по техническому обслуживанию см страницу 28 15
• Если остановленный двигатель не удается запустить снова то прежде чем искать другие причины неисправности следует сначала проверить уровень масла в двига теле см страницу 19 16
• Индикаторная лампа 16
• Клемма заземления 16
• Клемма заземления соединена с рамой генератора токонелроводящими металли ческими деталями генератора и заземляющими контактами каждой розетки 16
• Система защиты по уровню масла 16
• Система защиты по уровню масла служит для предотвращения повреждений двига теля в случае недостаточного количества масла в картере прежде чем количество масла уменьшится до минимально допустимого уровня система защиты автомати чески останавливает двигатель выключатель двигателя остается в положении ом 16
• Эта лампа светится если генератор работает нормально 16
• Неправильное подключение генератора к местной электросети может привести к тому что напряжение от генератора будет поступать на линии электропередач это создаст угрозу для здоровья и жизни работников энергокомпании или других людей которые могут прикасаться к этим линиям обратитесь за помощью к представителю энергокомпании или квалифицированному электрику 17
• Неправильное подключение генератора к местной электросети может привести к тому что напряжение от местной сети будет поступать на генератор создавая угрозу пожара или повреждения генератора 17
• Подключение к местной электросети 17
• Цепь заземления генератора 17
• Эксплуатация генератора 17
• В любом случае необходимо учитывать общую потребляемую мощность всех уст ройств подключенных к генератору номинальные характеристики устройств обыч но указываются рядом с номером модели или серийным номером 18
• В противном случае возникает опасность поражения электрическим током 18
• Генератор может работать с максимальной нагрузкой не дольше 30 минут максимальная мощность генераторов укащзана в таблице при длительной работе потребляемая мощность нагрузки не должна превышать номинальную мощность генератора номинальная щность генераторов укащзана в таблице 18
• Генератора ни в коем случае не допускать превышения максимальной мощности генератора генератор не должен работать с превышением номинальной нагрузочной способности дольше 30 минут 18
• Если устройство начинает работать неправильно замедляется или 18
• Значительная перегрузка приводит к срабатыванию прерывателя небольшая перегрузка или работа с максимальной нагрузкой дольше 5 минут могут не вызвать размыкания цепи но сокращают срок службы генератора 18
• Неожиданно останавливается его следует немедленно выключить и отсоединить от генератора затем нужно выяснить вызвано ли это неисправностью устройства или перегрузкой генератора 18
• Питание переменным током 18
• Прежде чем подключать какое либо устройство или кабель питания к генератору необходимо сделать следующее 18
• Примечание 18
• Убедиться что потребляемая мощность устройства не превышает мощности 18
• Убедиться что устройство и кабель находятся в хорошем состоянии 18
• Подача переменного тока на потребители 19
• Моторное масло 20
• Моторное масло один из важнейших факторов 20
• Определяющих надежность и долговечность двигателя не рекомендуется использовать масло без моющих присадок или масло для двухтактных двигателей 20
• Перед каждым пуском двигателя обязательно 20
• Подготовка к пуску 20
• Проверьте уровень масла при этом генератор должен стоять на ровной горизонтальной поверхности а двигатель должен быть выключен 20
• Топливо 21
• Постоянная детонация топлива может привести к повреждению двигателя допускается применение бензина с октановым числом не ниже 86 22
• Рекомендации 22
• Кислородосодержащее топливо 23
• Метилбутиловый эфир 23
• Метиловый спирт 23
• Этиловый спирт 23
• При проведении технического обслуживания воздушного фильтра следите чтобы внутрь корпуса фильтра не попали грязь пыль и посторонние предметы 24
• Техническое обслуживание воздушного фильтра 24
• Если через некоторое время после включения стартера скорость его вращения уменьшается значит аккумулятор разрядился и его необходимо подзарядить 25
• Пуск двигателя 25
• В нормальном режиме 26
• В экстренном случае 26
• Останов двигателя 26
• Техническое обслуживание 27
• Несоблюдение инструкций по техническому обслуживанию и необходимых мер техники безопасности может привести к значительному материальному ущербу а также стать причиной тяжелых травм обслуживающего персонала вплоть до летального исхода 28
• Неукоснительно выполняйте все правила техники безопасности приведенные в данной инструкции 28
• Правила техники безопасности 28
• Техника безопасности при проведении технического обслуживания 28
• 1 при работе в условиях повышенной запыленности обслуживание следует 29
• 2 эти операции должны выполняться авторизованным дилером компании 29
• 3 произведите замену только бумажного фильтрующего элемента 29
• 4 при промышленном применении следует записывать часы работы генератора 29
• График технического обслуживания 29
• Для соблюдения правильной периодичности технического обслуживания 29
• Примечание 29
• Проводить чаще 29
• Энергоспецтехника но могут быть выполнены владельцем при достаточной квалификации и наличии необходимых инструментов 29
• Замена моторного масла 30
• Потребуется следующее количество масла 30
• Замена масляного фильтра 31
• Используйте масляные фильтры фирмы honda или фильтры перечисленные в инструкции на двигатель использование других фильтров или фильтров не подходящего типа не обеспечивающих требуемую степень очистки может стать причиной выхода двигателя из строя 31
• При проведении технического обслуживания воздушного фильтра следите чтобы внутрь корпуса фильтра не попали грязь пыль и посторонние предметы при эксплуатации двигателя без воздушных фильтров или с поврежденными воздушными фильтрами пыль попадает внутрь двигателя и служит причиной его преждевременного износа 32
• При чистке фильтрующих элементов воздушного фильтра запрещается применять бензин или другие легковоспламеняющиеся жидкости это может стать причиной пожара 32
• Техническое обслуживание воздушного фильтра 32
• Воздухоочистителя стараясь чтобы пыль при этом не попала внуть корпуса 33
• Вытереть влажной тряпкой внутреннюю поверхность корпуса и крышки 33
• Спомощью застежек 33
• Установите на место фильтрующие элементы и крышку плотно закрепите ее 33
• Фильтра 33
• Техническое обслуживание свечи зажигания 34
• Чистка фильтра отстойника 36
• Топливный фильтр 37
• Аккумулятор 39
• Демонтаж аккумулятора 39
• Аккумулятор содержит сильно агрессивный и ядовитый раствор серной кислоты электролит 40
• Оказание первой помощи 40
• Осторожно 40
• Попадание электролита в глаза или на кожу может вызвать сильные ожоги 40
• При проведении обслуживания аккумулятора необходимо носить защитную одежду и пользоваться защитными очками 40
• Проверка 40
• Транспортировка и хранение 42
• Должно быть пролито го топлива при про верке свечи топливо или его пары могут воспламениться 45
• Осторожно 45
• Рядом со свечой не 45
• Устранение неисправностей 45
• Лы1тл ценовой коциювт 47
• Принципиальные схемы 47
• Модель sh 11000 davs 48
• I в н 49
• Блок генератора 49
• Блок двигателя 49
• Блок управления 49
• Модели sht 11500 ravs и sht11500 savs 49
• Sh 11000 50
• Sht 11500 50
• Генератор 50
• Двигатель 50
• Модели 50
• Размеры 50
• Технические характеристики 50
• Характеристики могут изменяться без предварительного уведомления 50
• Установка дополнительных приналежностей 51

Похожие устройства

• Elemax SHT 11500-R Инструкция по эксплуатации
• Elemax SH15D-R Инструкция по эксплуатации
• Elemax XPR170 Инструкция по эксплуатации
• Hypertherm XPR170 Инструкция по эксплуатации
• Hypertherm HPR130. Инструкция по эксплуатации
• Hypertherm HPR130. Краткая инструкция по эксплуатации
• Hypertherm HPR260 Инструкция по эксплуатации
• Hypertherm HPR260 Краткая инструкция по эксплуатации
• Hypertherm HyPrecision P-15 Инструкция по эксплуатации
• Hypertherm HyPrecision P-30 Инструкция по эксплуатации
• Hypertherm HyPrecision P-50 Инструкция по эксплуатации
• Hypertherm HyPrecision 50S Инструкция по эксплуатации
• Hypertherm HyPrecision 50S Краткая инструкция по эксплуатации
• Hypertherm HyPrecision 60S Инструкция по эксплуатации
• Hypertherm HyPrecision 60S Краткая инструкция по эксплуатации
• Hypertherm HyPrecision 75S Инструкция по эксплуатации
• Hypertherm HyPrecision 75S Краткая инструкция по эксплуатации
• Hypertherm HyPrecision 15 Инструкция по эксплуатации
• Hypertherm HyPrecision 15 Краткая инструкция по эксплуатации
• Hypertherm HyPrecision 30 Инструкция по эксплуатации

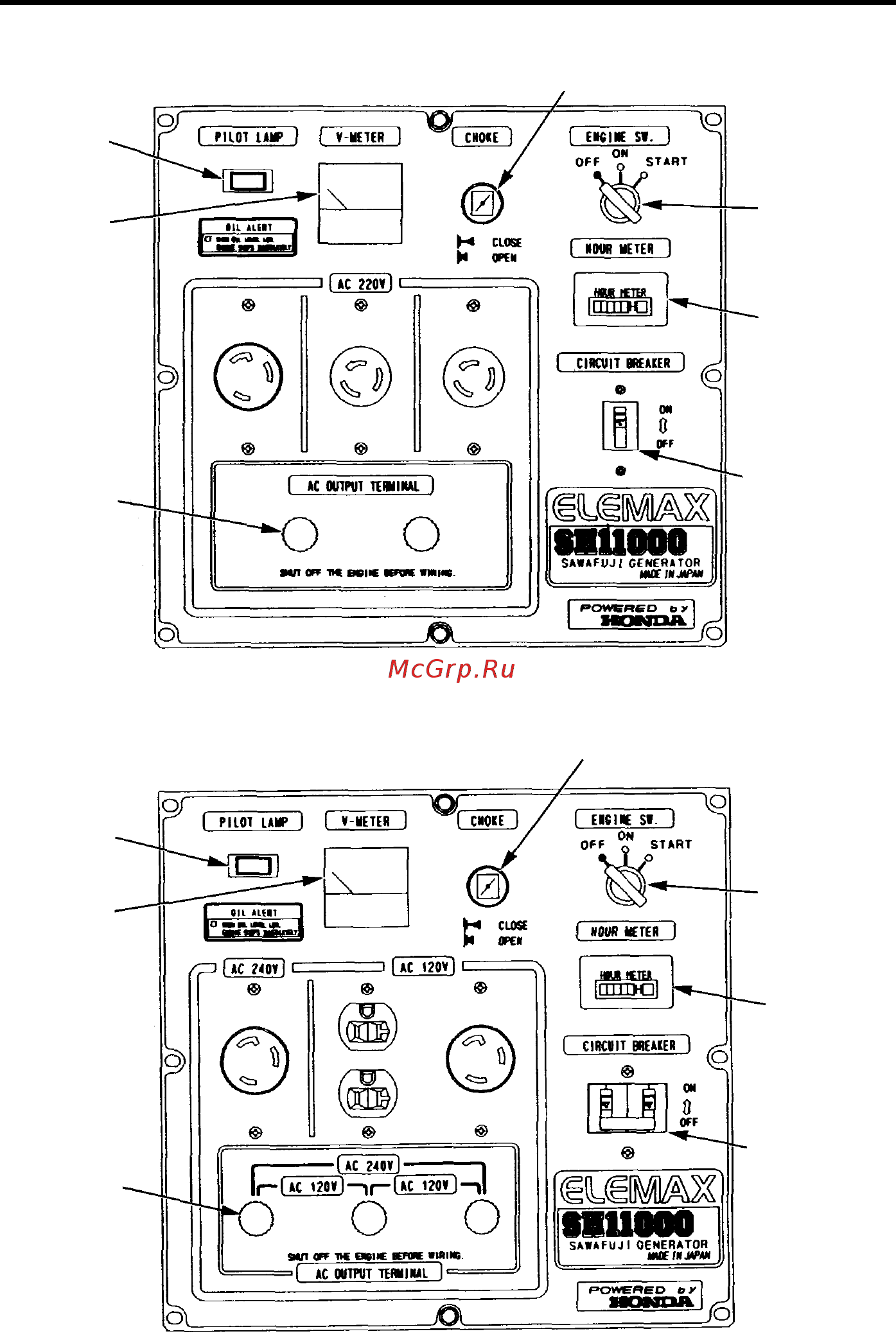

ПАНЕЛЬ УПРАВЛЕНИЯ МОДЕЛЬ SH 11000 RAVS РУЧКАПРИВОДА ВОЗДУШНОЙ ЗАСЛОНКИ МОДЕЛЬ SH 11000 DAVS 10
