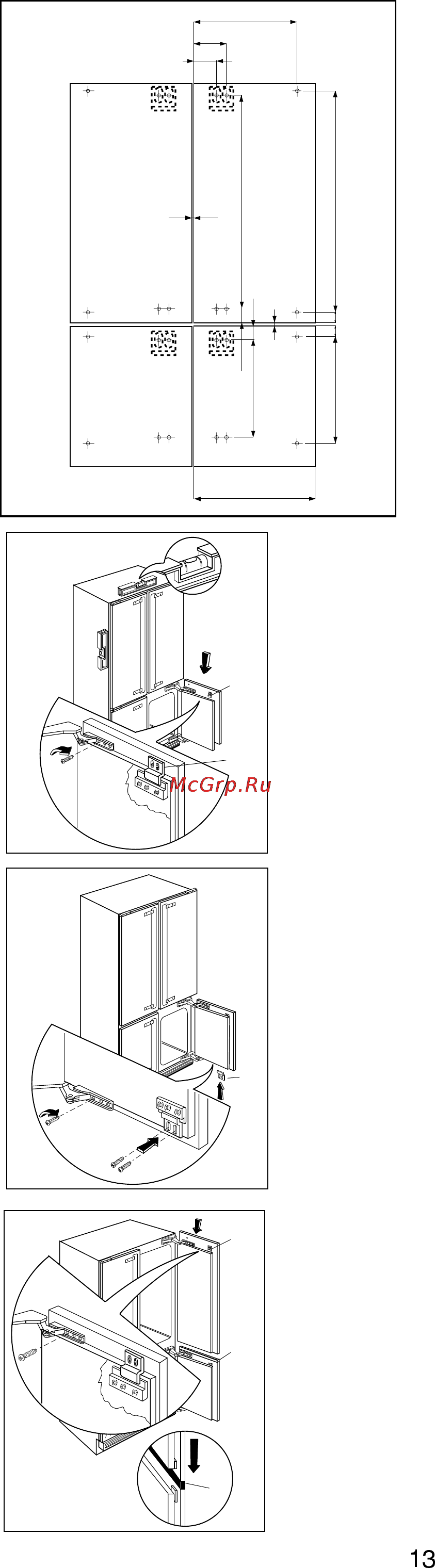

Установка дверных панелей
• Просверлите в панелях отверстия в
соответствии с тем, как указано на чертеже,
и установите на них блоки направляющих.
• Тщательно выровняйте прибор перед тем,
как устанавливать дверные панели.
A
A
C
E
F
E
• Откройте одну из нижних дверей и ее петлю
и вс тав ьт е дверную панель так, чтобы
направляющая двери прибора проходила
через направляющее устройство А на
мебельной панели.
• Закрепите панель винтом через
вертикальную прорезь в петле.
• Закрепите нижний блок направляющих С с
помощью двух винтов и одним винтом
закрепите панель на нижней петле через
вертикальную прорезь.
• Закройте дверь и проверьте, что панель
установлена на нужной высоте.
• Повторите эти операции для другой нижней
двери.
• Откройте нижнюю дверь и установите на
панели прокладку Е. Откройте верхнюю
дверь и ее петлю.
• Вставьте верхнюю дверную панель через
направляющие F, дверная панель должна при
этом опираться на прокладку Е.
• Закрепите панель на верхней петле, завинтив
винт через вертикальную прорезь.
360,5
97
77
3 MIN
444 MIN.
447 MAX.
11
1052
577
1034
561
20
5
20
11
Верхняя правая
передняя
панель
Верхняя
левая
передняя
панель
Нижняя правая
передняя
панель
Нижняя
левая
передняя
панель
