4. Устройство и принцип работы.

4.1. Комнатный задатчик температуры выполнен в прямоугольном корпусе, имеющем на задней панели

отверстия для крепления на стену. На лицевой панели установлены: жидкокристаллический графический инди-

катор, рукоятка управления. На нижней панели расположен датчик температуры воздуха. На правой панели

находятся два разъема. Нижний разъём 6Р4С предназначен для присоединения к внешним устройствам типа

«Навигатор», верхний - для присоединения внешнего датчика температуры. Расположение элементов индикато-

ра показано на Рис. 1.

4.2 Принцип действия прибора основан на выдаче сигнала на запрет

включения (блокирование) обогрева, если фактическая температура в

помещении выше заданной. При уменьшении температуры воздуха меньше

заданной на величину гистерезиса, включается индикация 4 Рис.1 «обогрев

включен», а блокировка обогрева снимается. Под гистерезисом в данном

случае понимается разница температур между отключением обогрева при

нагревании и последующим включением нагрева при остывании.

4.3 Заданную температуру можно изменить как программированием

по суточному и недельному циклу, так и вручную вращением ручки

управления.

4.4 Максимальное количество программируемых временных интер-

валов в суточной программе - 6. Под интервалом понимается промежуток

времени поддержания заданной температуры воздуха в помещении.

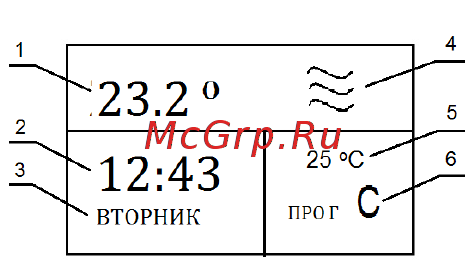

Рис.1. Расположение элементов индикации.

1 – Показания текущей температуры воздуха

2 – Показания текущего времени

3 – Показания текущего дня недели

4 – Состояние команды на включение

обогрева

5 – Заданная температура

6 – Заданная суточная программа
