НАСТЕННЫЕ КОТЛЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Cod. 4823.0xxx.0000 - 10001109 - Rev. 00 - UNIGRAF snc (VR)
Данный каталог заменяет все предыдущие.
Наша политика – постоянное совершенствование конструкции и технических характеристик
продукции, поэтому Biasi оставляет за собой право вносить изменения без предварительного
уведомления в соответствии с методами проектирования и требованиями рынка.
DELTA 24A 24S
Номинальная тепловая мощность кВт 24.1 23.8
Минимальная тепловая мощность кВт 5 9.8
КПД при номинальной тепловой мощности /30% нагрузке % 90.8 / 90.1 92.8 / 90.3
Минимальная/максимальная температура в контуре отопления ° C 38 / 85 38 / 85
Минимальная/максимальная температура в контуре ГВС ° C 35 / 55 35 / 55
Минимальное/максимальное давление в контуре отопления бар 0,3 / 3 0,3 / 3
Минимальное/максимальное давление в контуре ГВС бар 0,3 / 10 0,3 / 10
Объем расширительного бака л 6 6
Напор при расходе 1000 л/ч бар 0.14 0.14
Максимальный расход горячей воды Δt = 25 K / Δt = 30 K л/мин 13.8 / 11.5 13.6 / 11.4
Номинальное напряжение/потребляемая мощность В / Вт 230 / 59 230 / 150
Вес кг 30 35
Максимальная длина коаксиального дымохода Ø 60/100 - Ø80/125 м / 4 / 8.5
Сопротивление при использовании коакс. отводов 90°- 45°(Ø 60/100 и Ø 80/125) м / 1 / 0.50
Максимальная длина раздельного дымохода Ø80/80 м / 20
Сопротивление при использовании коакс. отводов 90°- 45°(Ø80) м / 1.65 / 0.90
Расход дымовых газов при номинальной / минимальной тепловой мощности** кг/с 0.0197 / 0.0169 0.0164 / 0.0172
Расход воздуха при номинальной / минимальной тепловой мощности** кг/с 0.0191 / 0.0169 0.0159 / 0.0170
Температура отходящих газов номинальной / минимальной тепловой мощности** °C 107 / 82 125 / 105
Теплопотери через обшивку при работающей горелке* % 2.6 0.9
Теплопотери в дымоходе при работающей горелке* % 6.6 6.3
Теплопотери в дымоходе при выключенной горелке % 0.2 0.2
Номинальное / минимальное значение CO2** % 5.7 / 2.4 6.5 / 2.5
Номинальное / минимальное значение O2** % 11.5 9.3

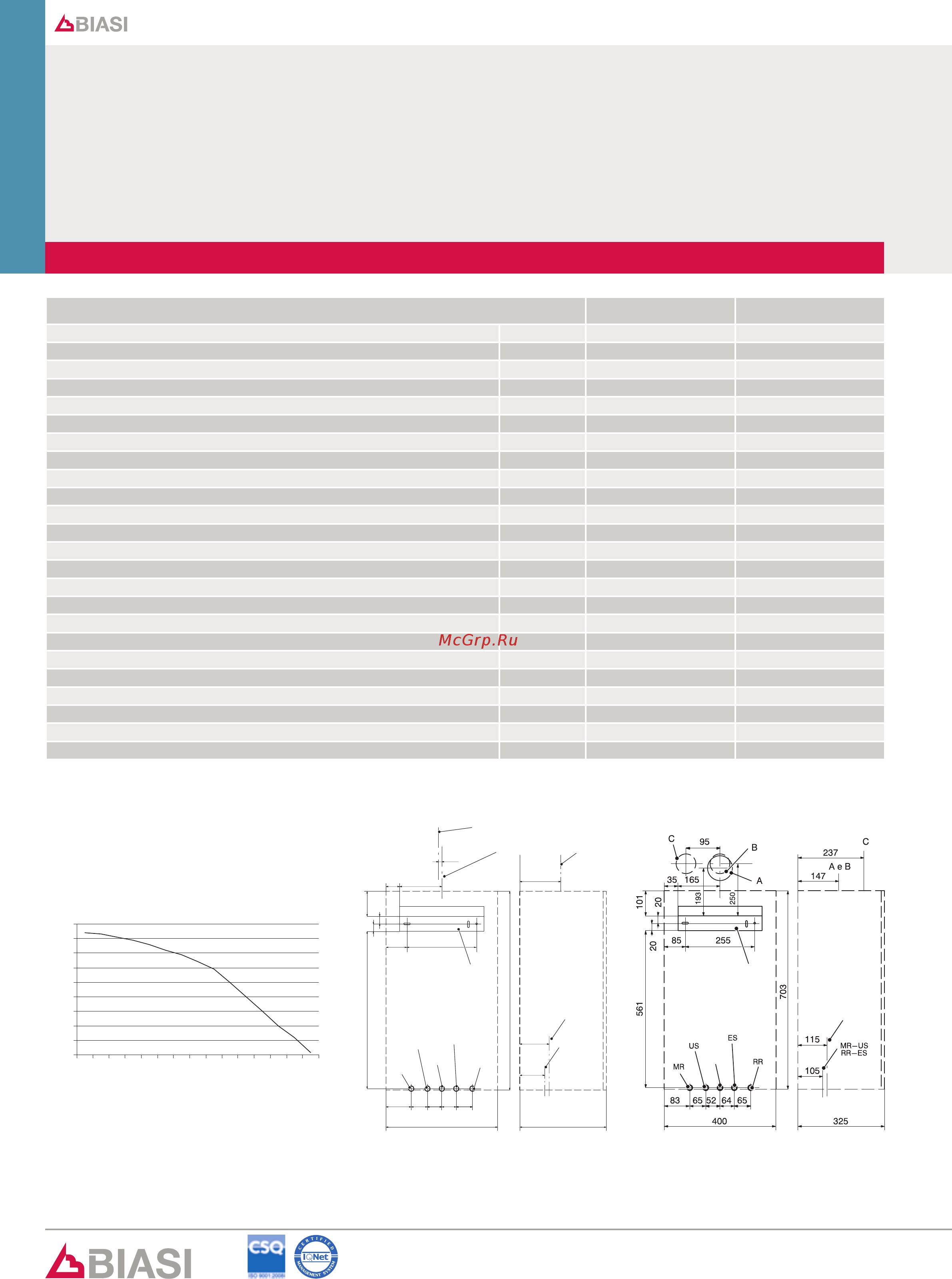

Позиция крепежной рейки и оси дымохода
BIASI S.p.A. - via Leopoldo Biasi, 1 - 37135 VERONA
Tel. 045.8090111 - Fax 045.8090333 - info@biasi.it - w ww.biasi.it
* Значения, полученные для котла с закрытой камерой сгорания и коаксиальным дымоходом Ø60/100 длиной 1 м и для котла с открытой камерой сгорания и дымоходом длиной 1 м
** Значения, полученные для котла с закрытой камерой сгорания и раздельным дымоходом Ø80 длиной 1 м + труба, длиной 1
м и для котла с открытой камерой сгорания и дымоходом длиной 1 м.
A – Дымоход / забор воздуха (коакс. Ø 60/100 мм)
B – Дымоход (раздельный Ø 80 мм)
C – Забор воздуха (раздельный Ø 80 мм)
MR – Подающая линия контура отопления
US – Выход ГВС
ES – Вход ХВ
RR – Обратная линия контура отопления
Все размеры при-
ведены в мм.
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,45
0
1
0
0
2
0
0
3
00
4
0
0
5
0
0
6
0
0
7
0
0
8
0
0
9
0
0
1
0
0
0
1
20
0
Напор (бар)
Расход (л/ч)
400
65645265
85
255
703
561
20
83
35 165
101
20
Газ
325
4
188
24 кВт
Ось дымохода
Ось дымохода
Середина котла
Крепёжная рейка
MR
US
ES
RR
115
105
Газ
MR--- US
RR--- ES
Delta 24A -24S
