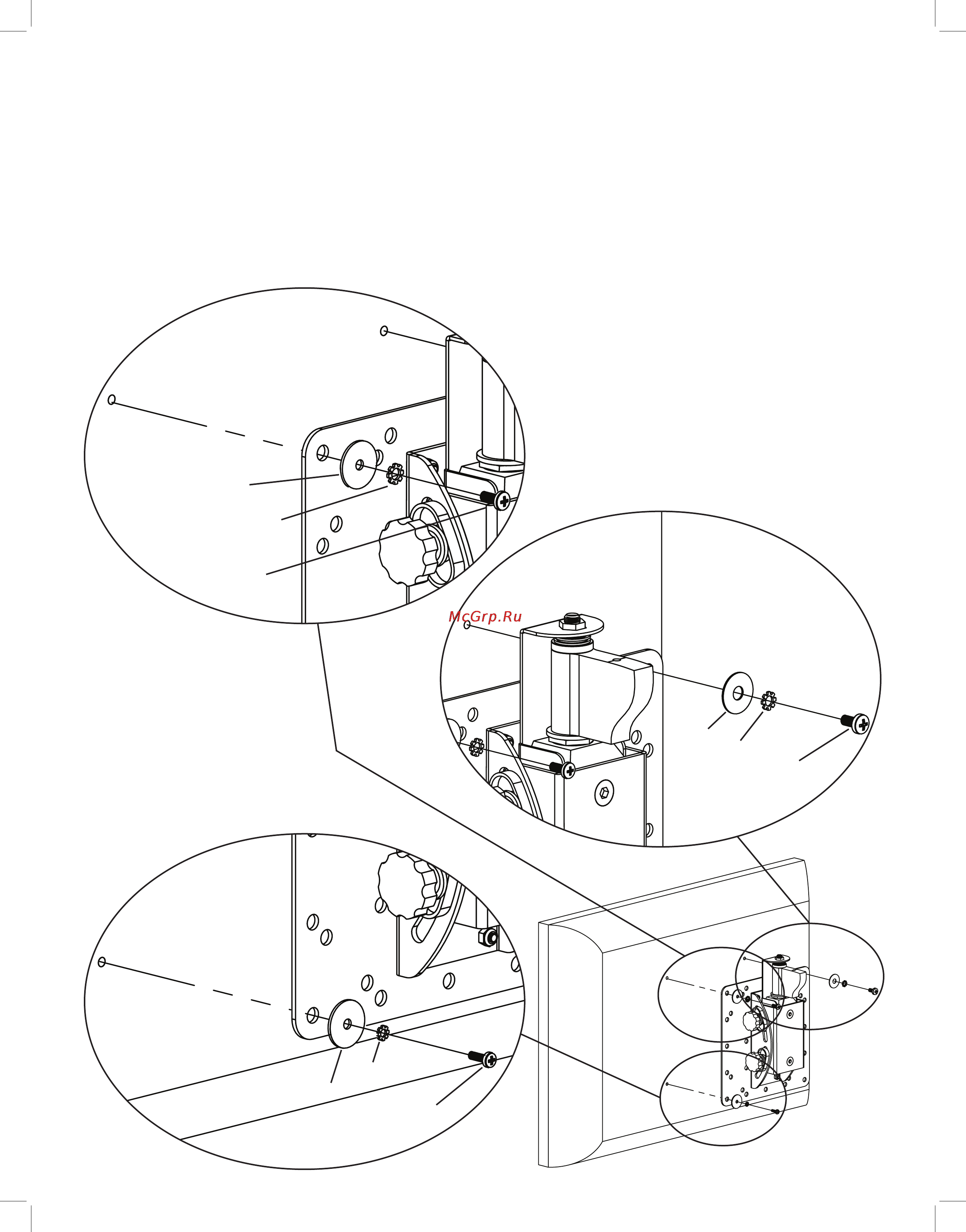

Шаг 2. Прикрепление кронштейна к телевизору с плоской задней панелью
Примечание: Если задняя панель телевизора искривлена или имеет выступы, см. шаг 3.
Сначала нужно определить диаметр винта (d, e, f) , который подходит для Вашего телевизора. Для этого попробуйте
вручную ввинтить каждый винт в заднюю панель телевизора. Почувствовав сопротивление, немедленно прекратите
ввинчивать винт! Определив нужный диаметр, рассмотрите рисунок ниже. Винт следует завинтить через
соответствующую стонорную шайбу (j, k, l), шайбу (o, p) и крепежную пластину для монитора в заднюю панель
телевизора. Надежно затяните все 4 винта с помощью крестообразной отвертки.
Примечание: изображения кронштейна в разрезе показывают важнейшие детали.
Винт диаметра M5
o
Винт диаметра M6
k
e
p
l
f
Винт диаметра M4
j
o
d
VM400ins_010606_ML.indd 45 1/13/06 10:50:45 AM
