PYCCKO

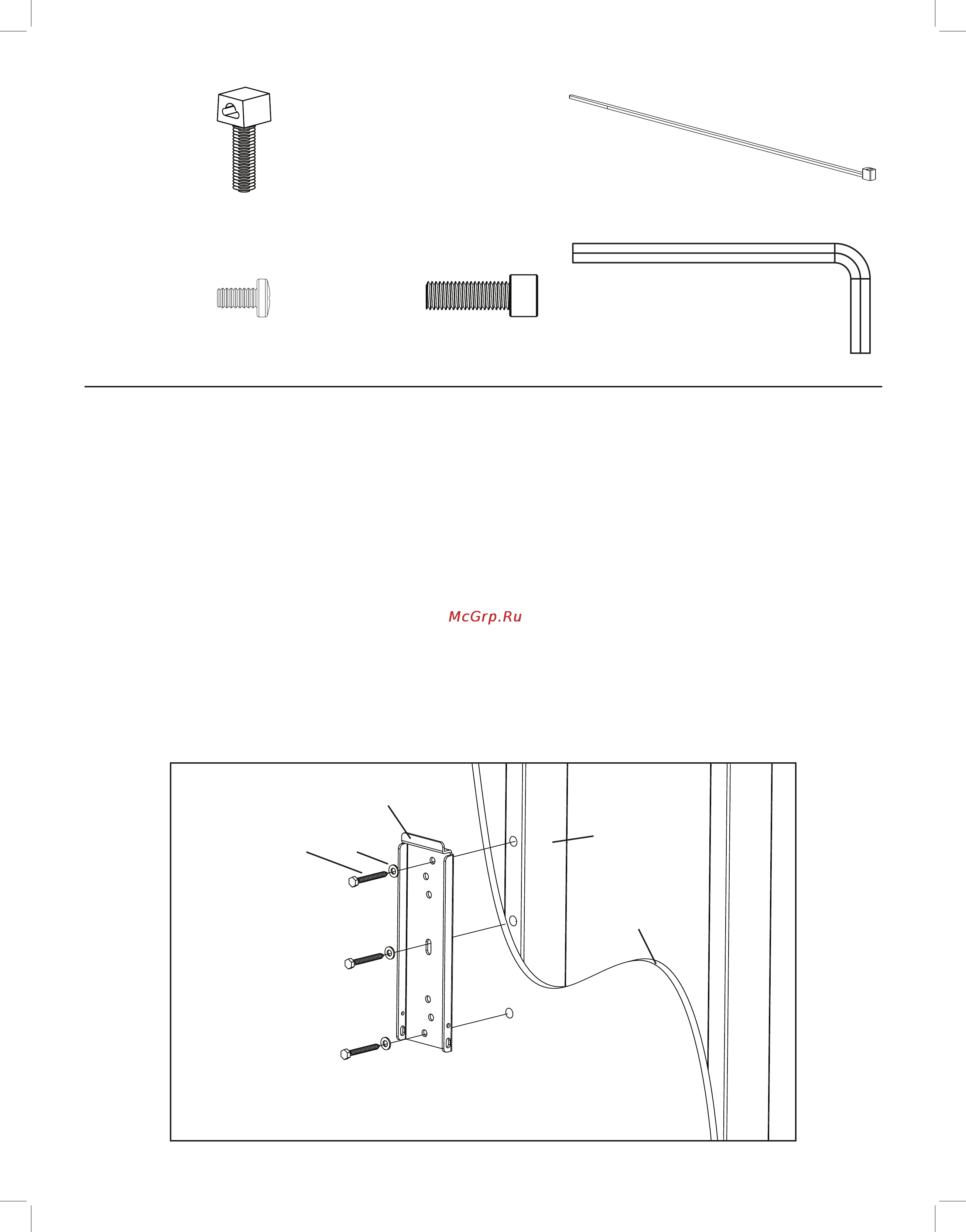

Cкоба для прикрепления кабелей (s) – 7 шт. Обвязка для кабелей (t*) – 7 шт.
Предохранительный болт (u) – 2 шт. Винт предохранителя (v) – 2 шт. Ключ шестигранный (w) – 1 шт.
Шаг 1. Установка настенной крепежной пластины Монтаж только на деревянной стойке каркасной стены
Монтаж на деревянной стойке каркасной стены Настенная крепежная пластина должна быть прикреплена к
деревянной стойке каркасной стены. Для определения местонахождения деревянной стойки следует использовать
высокочувствительный датчик. Целесообразно проверить, правильно ли определено местонахождение стойки, с
помощью шила или тонкого гвоздя. Используя сверло на 3/16 дюйма, просверлите черновое отверстие глубиной 6,4 см
на необходимой высоте. Убедитесь, что отверстие сделано по центру стойки. Установите среднее отверстие в настенной
крепежной пластине напротив сделанного в стене отверстия. Используя настенную крепежную пластину как шаблон,
отметьте место для верхнего и нижнего отверстий. Убедитесь, что настенная крепежная пластина установлена ровно, и с
помощью сверла на 3/16 дюйма, просверлите отверстия глубиной 6,4 см в обозначенных местах. Прикрепите настенную
крепежную пластину к стене посредством трех шурупов под ключ (q) и трех шайб для шурупов (r). Убедитесь, что
настенная крепежная пластина повернута плоской поверхностью в центре к стене. См. рисунок 1 ниже.
Внимание! НЕ СЛЕДУЕТ СЛИШКОМ ЗАТЯГИВАТЬ ШУРУПЫ ПОД КЛЮЧ! Затягивайте шурупы под ключ до
тех пор, пока шайба на настенной крепежной пластине не будет зафиксирована.
Примечание: после окончания монтажа телевизор будет центрирован по вертикали по настенной крепежной пластине.
Рисунок 1
a
стержень
q r
разрез стены
показывает стойки
VM400ins_010606_ML.indd 44 1/13/06 10:50:44 AM
