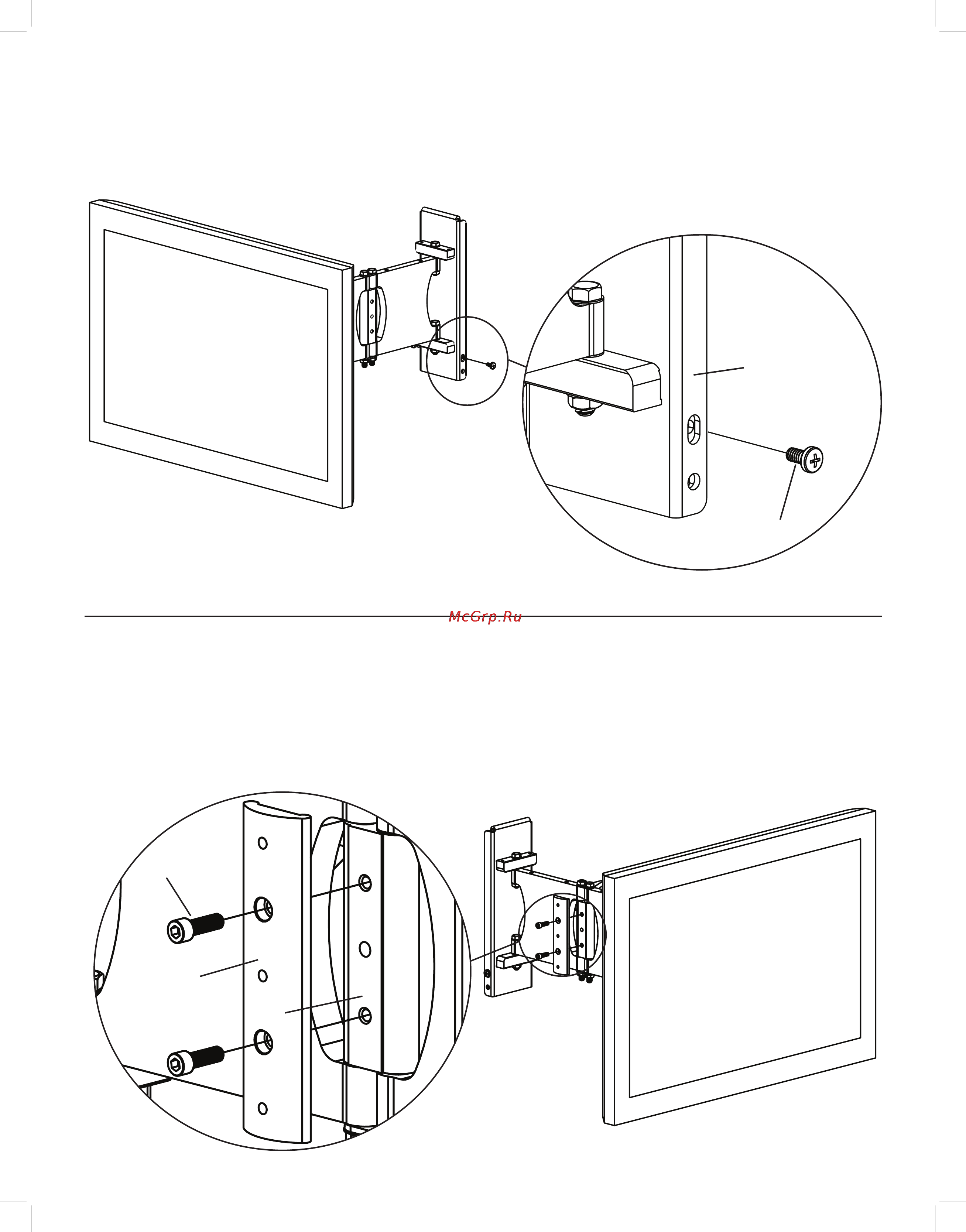

Шаг 5. Установка предохранительных болтов
Ввинтите каждый предохранительный болт (u) в отверстие сбоку опорной скобы и туго затяните болты с помощью
крестообразной отвертки. Как это сделать, показано на увеличенном изображении к рисунку 5.
Рисунок 5
Увеличенное изображение
опорная скоба
u
Примечание: на нижнее отверстие в опорной скобе для большей надежности можно установить висячий замок!
Шаг 6. Установка предохранителя
Внимание! Берегитесь защемления. Не помещайте руки или пальцы между движущимися частями!
Установите предохранитель со стороны, противоположной той, в которую Вы хотите повернуть кронштейн. Установите
предохранитель (c) на внешней стороне блока, как показано на рисунке 6. Плоская сторона предохранителя должна быть
повернута к блоку, как показано на увеличенном изображении к рисунку 6. Предохранитель следует прикрепить винтом
(v), ввинтив его в отверстия в блоке. Туго затяните болты предохранителя с помощью шестигранного ключа (w).
Увеличенное изображение Рисунок 6
v
c
блок
VM400ins_010606_ML.indd 48 1/13/06 10:50:46 AM
