УСТАНОВКА

ПРЕДУПРЕЖДЕНИЯ

Следует обязательно:

•

Установить термомагнитный, всеполюсный выключатель (разъединитель линии), соответствующий нормам EN

•

Соблюдать подключение L (фаза) – N (нейтраль)

•

Длина заземляющего проводника должна превышать длину проводников L (фаза) - N (нейтраль) не менее, чем на 2 см

•

Для выполнения любых работ электрического плана необходимо ссылаться на электрические схемы

•

Выполнить подключения к исправной системе заземления (*).

ЗАПРЕЩАЕТСЯ использовать водопроводные трубы для заземления прибора.

(*) Компания BIASI не отвечает за возможный ущерб, вызванный незаземлением прибора и несоблюдением указаний,

приведенных на электрических схемах.

LN34567

230V~50Hz

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

В приборах серии B30 R необходимо подключить к клеммной колодке

в панели управления кабель питания, термостат помещения (TA) и

рециркуляционный насос системы (CI). Такие подключения должен

выполнить установщик или профессионально подготовленный персонал.

Чтобы получить доступ к клеммной колодке панели управления

выполните следующее:

- Удалите верхнюю (1) и переднюю панель (2) обшивки

- Удалите два винта (3), закрывающие панель

управления, и поверните

переднюю часть (4)

Пропустите кабели (5) электрического питания, рециркуляционного насоса

системы и термостата помещения через отверстия, подготовленные в задней

части обшивки прибора и панели управления.

Используйте необходимые кабельные муфты с защитой от разрыва.

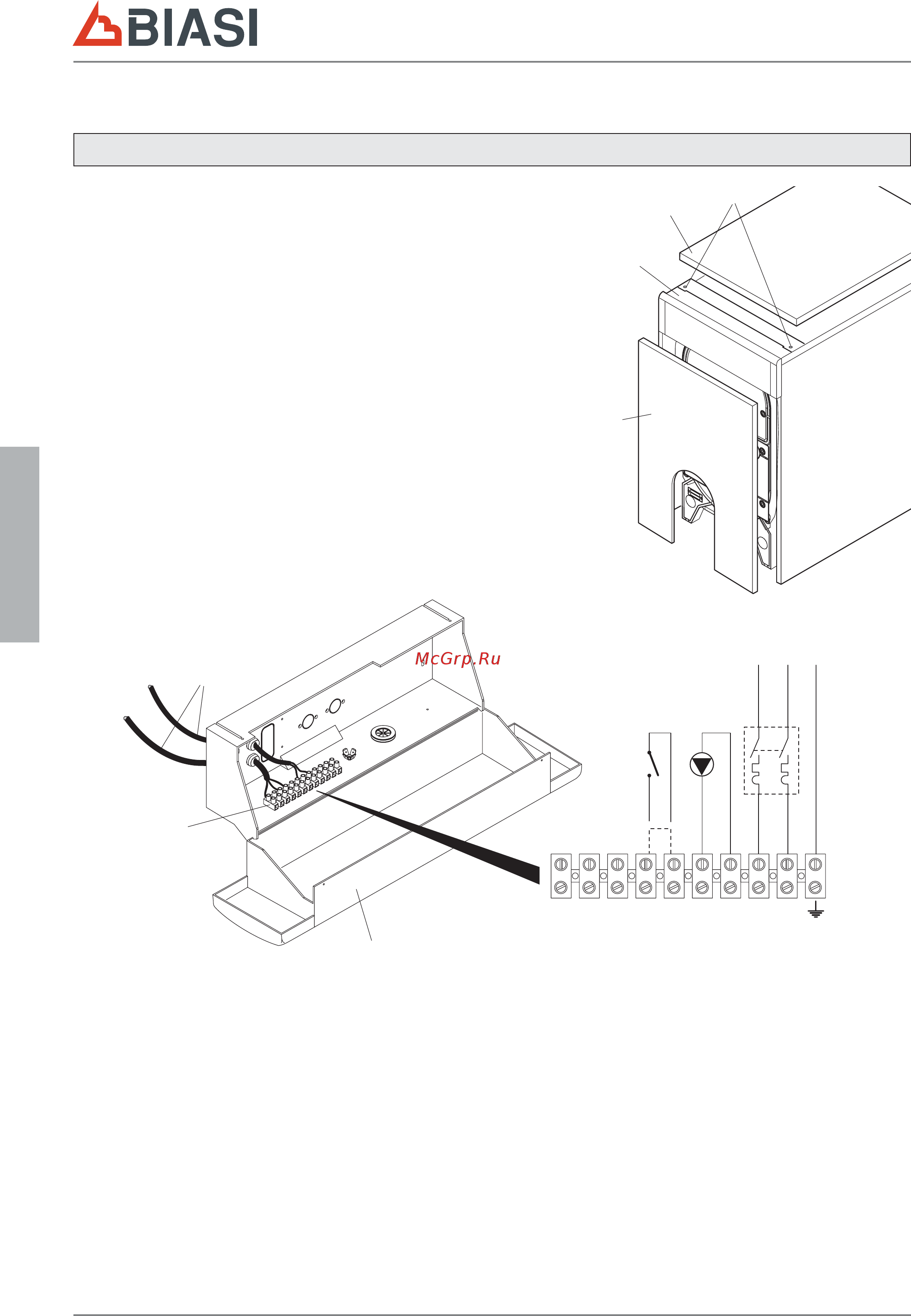

Выполните подключения к клеммной колодке (М) так, как указано на рисунке.

Выполнив подключения, установите все детали на место, выполняя

описанные выше операции в обратной последовательности.
