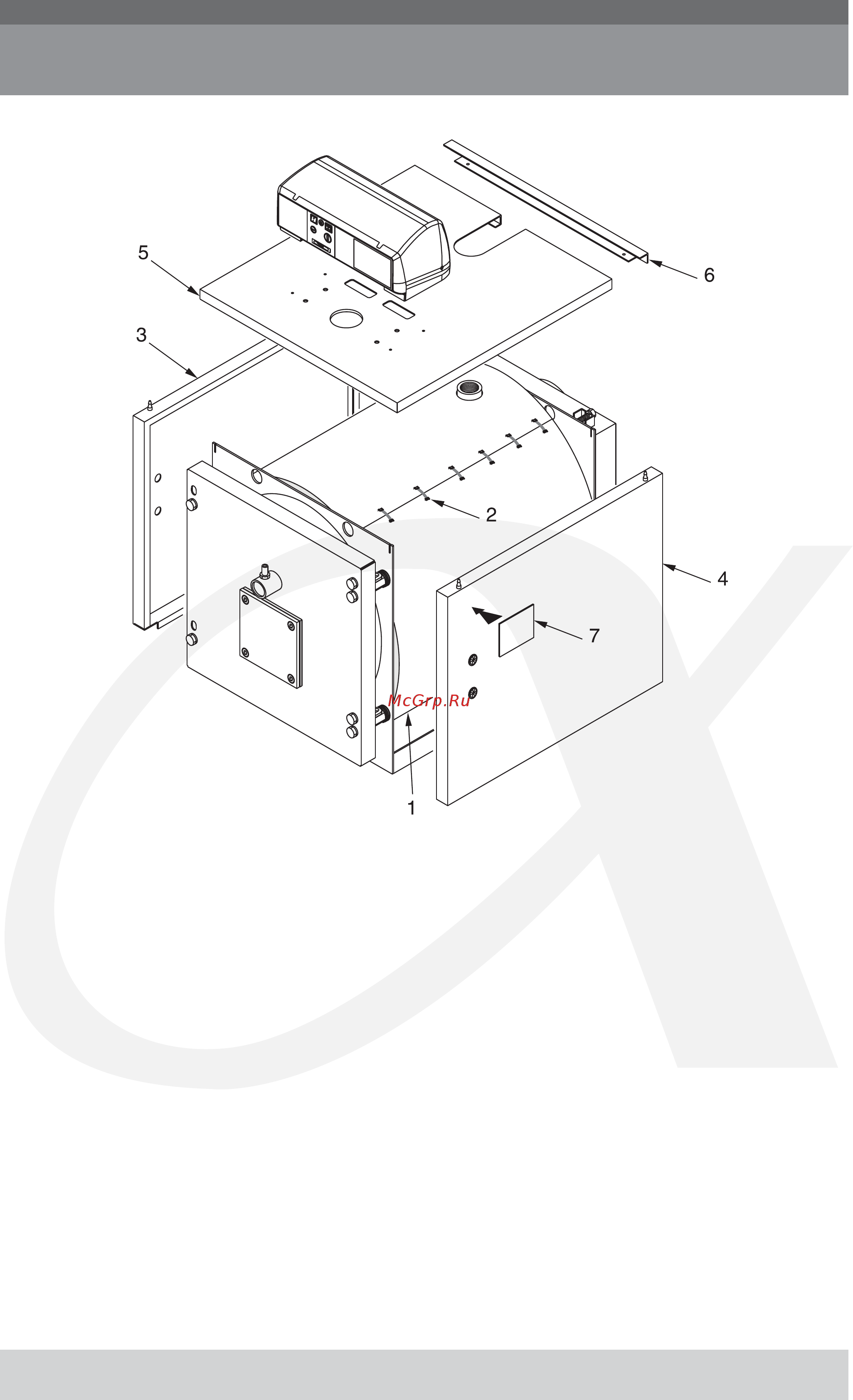

3 14 МОНТАЖ ОБШИВКИ ALPHA М 64 291 рис 8 Последовательность монтажа см рис 8 и 9 А Смонтировать теплоизоляцию корпуса котла поз 1 и соединить его кромки при помощи эластичных зажимов поз 2 поставляемых в коробке с аксессуарами закрепив их с внешней стороны на изоляции В Разместить боковые панели поз 3 и 4 таким образом чтобы их профили оказались внизу и соединить их с прорезями имеющимися в верхней панели корпуса котла Для того чтобы определить какая панель является правой левой Закрыть крышку панели управления Е Закрепить крепление поз 6 к верхней панели 5 и надавить на нее чтобы закрепить к боковинам Прикрепить наклейки с данными о котле и его установке поз 7 к боковой панели предварительно обезжирив необходимую часть растворителем Наклейки с данными находятся в конверте с документацией обратите внимание на расположение отверстий на зажимной панели для проводов которая должна находиться ближе к передней части кожуха С Приподнять выдвигая вперед крышку панели управления предварительно выкрутив 2 винта при помощи отвертки и направить в отверстия на основании входящие электрические кабеля и капилляры датчиков на выходе Закрепить панель управления к верхней панели поз 5 Установить верхнюю панель поз 5 вместе с панелью управления на 2 края обшивки 0 Вставить датчики приборов в манжеты как показано на рис 9 пропустить электрические кабеля через боковое отверстие со стороны с которой вы будете осуществлять подключение пульта управления к электропитанию к горелке насосам и т д 18
