Unilux КГВ-120А [2/9] Содержание

Содержание

• Page 1 1
• Unilux 1
• Unilux кгв 1
• Котла газового водогрейного бытового 1
• Руководство по эксплуатации 1
• Электронная версия 1
• Page 2 2
• Содержание 2
• Требования по безопасной эксплуатации 2
• Page 3 3
• Комплектность поставки 3
• Назначение 3
• Технические характеристики 3
• Page 4 4
• Бачке уровень воды в расширительном бачке должен быть не ниже 2 3 его высоты расширительный бачок должен быть хорошо утеплен 4
• В качестве топлива используется природный газ монтаж 4
• Величина уклона должна быть не менее 1 см на 1 метр длины а также отопительный котел необходимо установить ниже уровня трубопровода возвратной воды при этом должен быть обеспечен свободный доступ к рабочим узлам котла 4
• Для обеспечения циркуляции воды в системе при отсутствии 4
• Если вы хотите получить идеальную экономию топлива и максимальную теплоотдачу то в первую очередь следует обращать внимание на объем воды в системе отопления и на количество 4
• Котел газовый отопительный водогрейный оппих рисунок 1 4
• Наблюдаться временное конденсатообразование потение котла 4
• Небольшая течь после нагрева воды это явление исчезает 4
• Необходимо постоянно следить за уровнем воды в расширительном 4
• Отопительного котла и отопительной системы произвести согласно принципиальной схеме на рисунке 2 допускается производить монтаж и по другим схемам обеспечивающим нормальную работу системы в качестве теплоносителя используется вода допускается применение вместо воды низкозамерзающих жидкостей необходимо иметь в виду что частая смена воды в системе ухудшает состояние котла а также системы отопления в целом 4
• Отопительных батарей в доме чрезмерное увеличение объёма воды за счет использования регистров и труб диаметром выше 32мм приводит к ухудшению работы котла из за низкой температуры возвратной воды и вторичному конденсатообразованию внутри топки не следует 4
• После запуска котла до прогревания воды в системе до 35 с может 4
• Представляет собой стальную конструкцию состоящую из корпуса водяной рубашки топки топка котла снабжена газовой горелкой 4
• Технические характеристики газовых котлов ипиих кгв 4
• Увеличивать количество батарей в комнатах в надежде получить максимальное тепло этим вы создаете лишнюю тепловую нагрузку для котла увеличиваете сопротивление системы ухудшаете циркуляцию воды что приводит к нарушению стабильности процесса горения с увеличением сажеобразования в теплообменниках что в свою очередь является причиной уменьшения эффективности работы котла и быстрого выхода его из строя 4
• Устройство и эксплуатация котла 4
• Циркуляционного насоса необходимо создать уклон трубопровода 4
• Page 5 5
• Горелка 5
• Чистка котла и газоходов 5
• Page 6 6
• Внимание дымоход к котлу не приваривать 6
• Дымоход 6
• Принципиальная схема системы отопления 10 6
• Рисунок 2 6
• Page 7 7
• Схема дымохода схема дымохода 7
• Page 8 8
• Возможные неисправности горелки при эксплуатации 8
• И способы их устранения 8
• Page 9 9
• Икшах 9

Похожие устройства

• DEX DGS-130 Инструкция по эксплуатации
• DEX DGS-131 Инструкция по эксплуатации
• DEX DGS-150 Инструкция по эксплуатации
• DEX DSI-22 Инструкция по эксплуатации
• DEX DSM-26 Инструкция по эксплуатации
• DEX DSM-36 Инструкция по эксплуатации
• SAVITR Mini 2 Plus Руководство по эксплуатации
• SAVITR Mini 3 Plus Руководство по эксплуатации
• DEX DHB-592 Инструкция по эксплуатации
• SAVITR Mini 4 Plus Руководство по эксплуатации
• DEX DHB-592 Книга рецептов
• SAVITR Mini 5 Plus Руководство по эксплуатации
• SAVITR Mini 6 Plus Руководство по эксплуатации
• DEX DHB-572 Инструкция по эксплуатации
• DEX DHB-572 Книга рецептов
• DEX DHB-570 Инструкция по эксплуатации
• DEX DHB-552 Инструкция по эксплуатации
• DEX DHB-550 Инструкция по эксплуатации
• DEX DKS-301 Инструкция по эксплуатации
• DEX DKS-401 Инструкция по эксплуатации

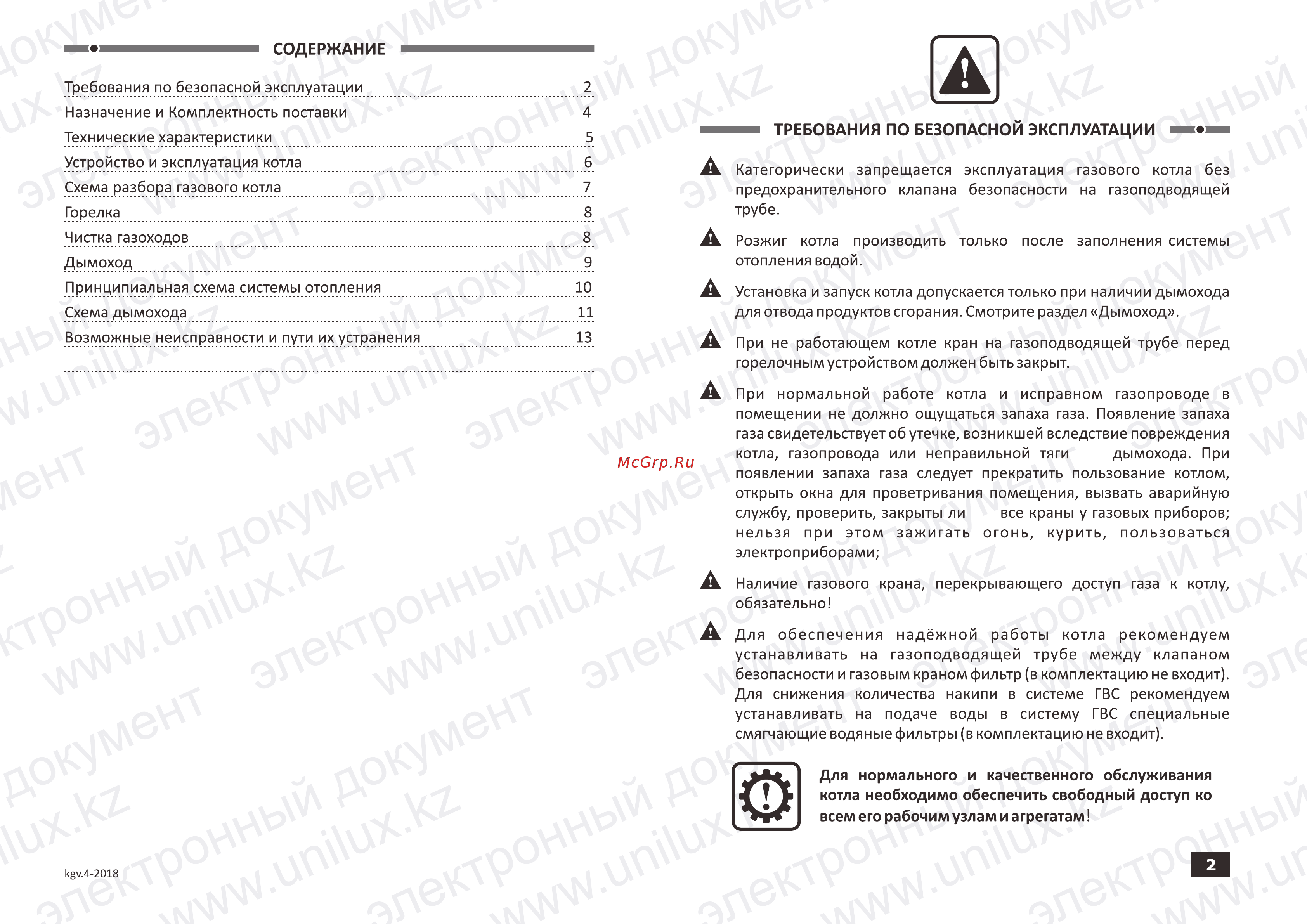

СОДЕРЖАНИЕ Требования по безопасной эксплуатации 2 Назначение и Комплектность поставки 4 Технические характеристики 5 Устройство и эксплуатация котла 6 Схема разбора газового котла 7 Горелка 8 Чистка газоходов 8 Дымоход 9 Принципиальная схема системы отопления 10 Схема дымохода 11 Возможные неисправности и пути их устранения 13 ТРЕБОВАНИЯ ПО БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ Категорически запрещается эксплуатация газового котла без предохранительного клапана безопасности на газоподводящей трубе Розжиг котла производить отопления водой только после заполнения системы Установка и запуск котла допускается только при наличии дымохода для отвода продуктов сгорания Смотрите раздел Дымоход При не работающем котле кран на газоподводящей трубе перед горелочным устройством должен быть закрыт При нормальной работе котла и исправном газопроводе в помещении не должно ощущаться запаха газа Появление запаха газа свидетельствует об утечке возникшей вследствие повреждения котла газопровода или неправильной тяги дымохода При появлении запаха газа следует прекратить пользование котлом открыть окна для проветривания помещения вызвать аварийную службу проверить закрыты ли все краны у газовых приборов нельзя при этом зажигать огонь курить пользоваться электроприборами Наличие газового крана перекрывающего доступ газа к котлу обязательно Для обеспечения надёжной работы котла рекомендуем устанавливать на газоподводящей трубе между клапаном безопасности и газовым краном фильтр в комплектацию не входит Для снижения количества накипи в системе ГВС рекомендуем устанавливать на подаче воды в систему ГВС специальные смягчающие водяные фильтры в комплектацию не входит Для нормального и качественного обслуживания котла необходимо обеспечить свободный доступ ко всем его рабочим узлам и агрегатам к у 4 2018 2
