Паспорт и руководство по эксплуатации.

Для удобства обслуживания и ремонта водонагревателя на

входе и на выходе системы необходимо установить вентиль.

ВНИМАНИЕ! Подключение водонагревателя к системе

отопления и заполнение системы теплоносителем должен выполнять

специалист сантехник.

Электронагреватель 1 (рис.1) и датчик температуры по

воздуху следует устанавливать в местах, удобных для наблюдения и

обслуживания.

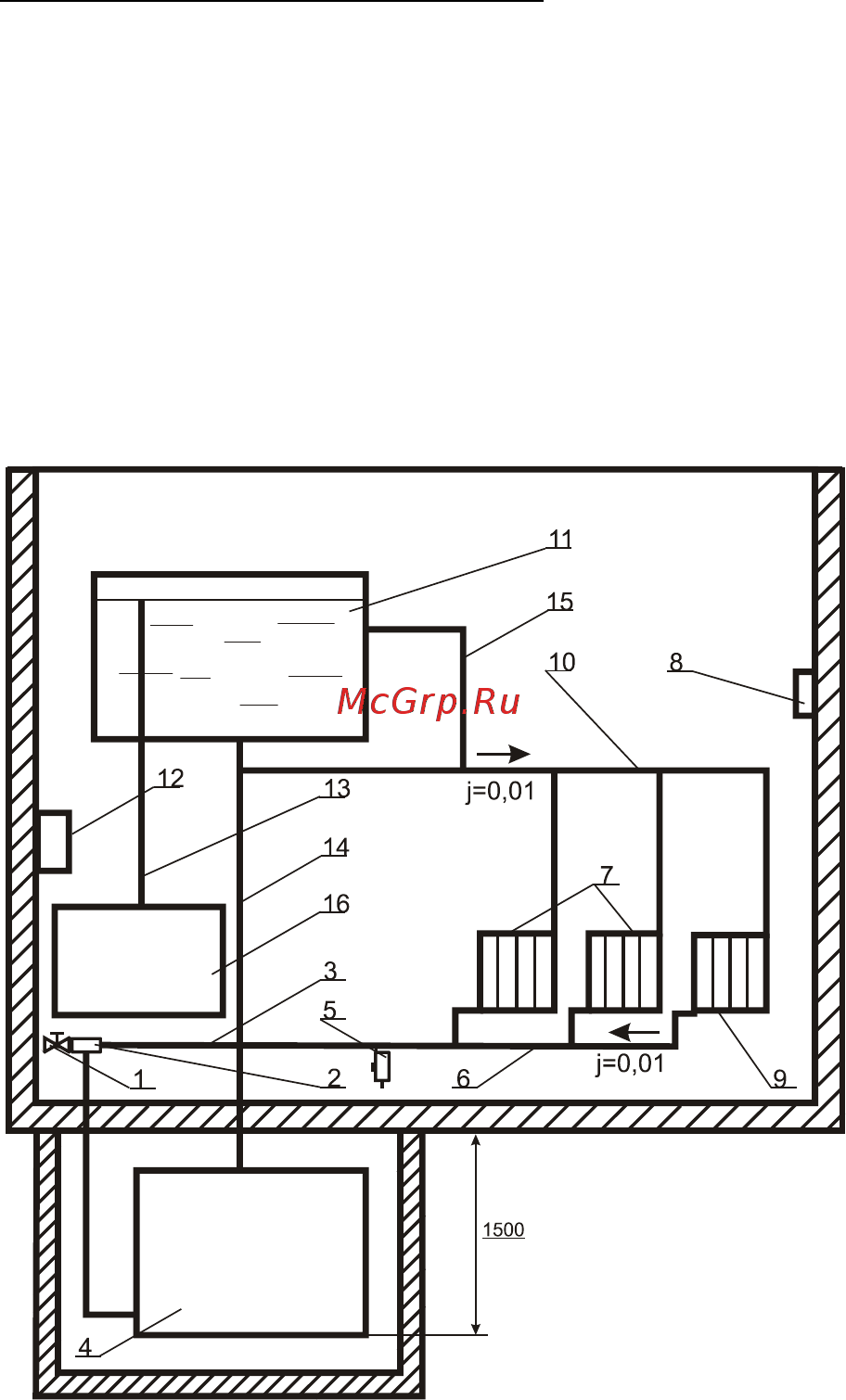

1 – вентиль; 2 – тройник; 3 – магистраль; 4 – электронагреватель воды; 5 – вентиль

для спуска воды; 6 – обратная магистраль; 7, 9 – батарея отопления; 8 –

термодатчик; 10 – подающая магистраль; 11 – расширительный бак; 13 –

соединительная труба; 14 – главный стояк; 15 – сливной патрубок; 16 - раковина.

Рис.2 Общий вид системы отопления с естественной циркуляцией

теплоносителя.
