Водонагревательный электрический котёл Mini Plus

Радиатор отопления

ВентильВентиль

Расширительный бак

Насос

Фильтр

Mini Plus

Манометр

Датчик

протока

Воздухоотводчик

Аварийный клапан

сброса давления

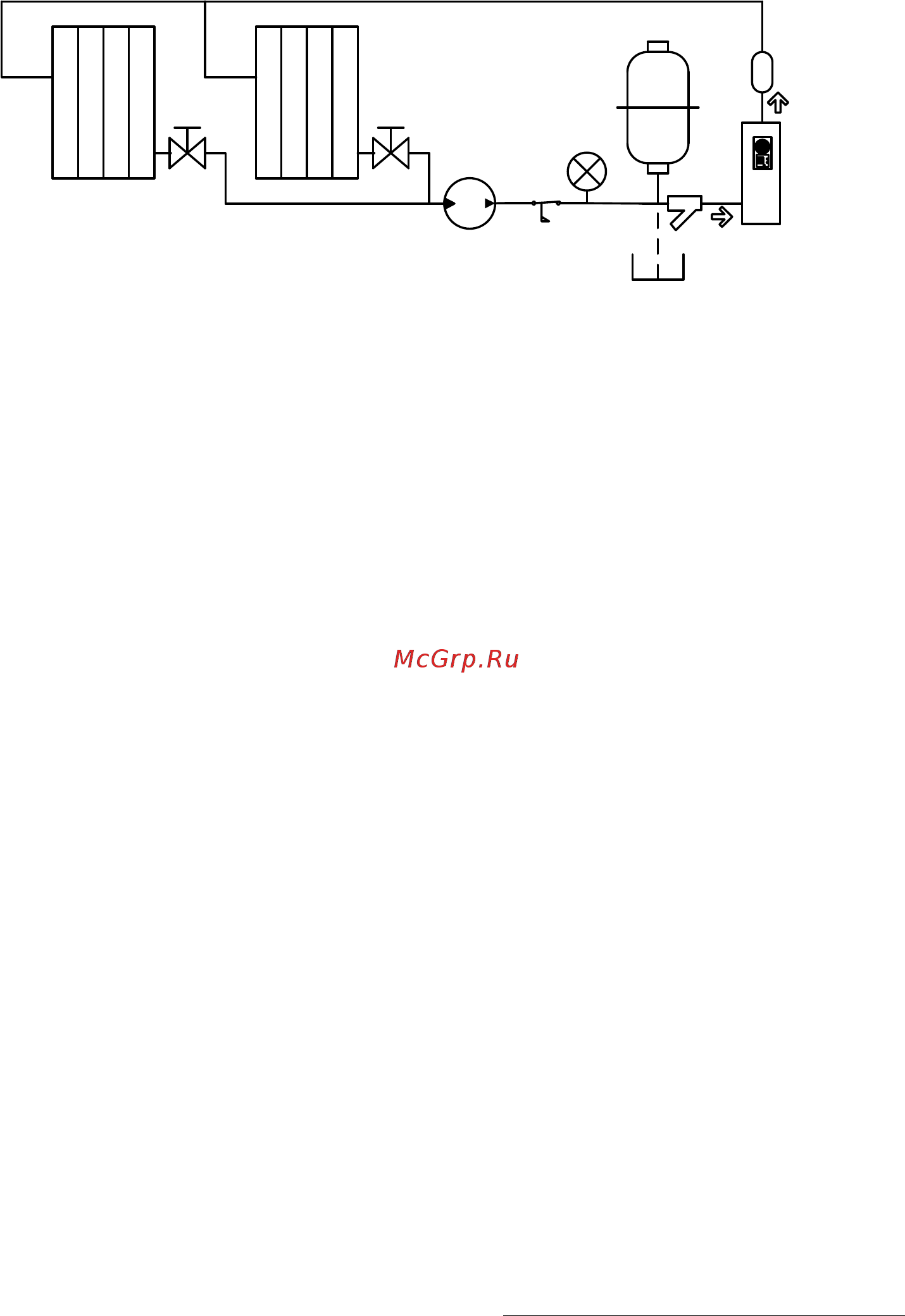

Рис.3 Общий вид системы отопления с принудительной циркуляцией

теплоносителя.

5.2. Для электрического подключения водонагревателя

необходимо установить в электрощите отдельные автоматический

выключатель и устройство защитного отключения (или

дифференциальный автомат) необходимой мощности для

электропитания котла.

5.3. Проведите к водонагревателю от электрощита кабель

необходимого или большего сечения (см. табл. №2). Силовые кабели

и кабели управления прокладывать раздельно!

5.4. Кабель питания подключите к клеммам электропитания 5

(рис.1).

5.5. Заземлите водонагреватель! Клемму заземления 6 (рис.1)

соединить медным гибким проводом сечением не менее 2,5 мм² с

заземляющей магистралью (контуром повторного заземления).

Последовательное включение в заземляющую магистраль

запрещается!

5.6. Установите регулятор температуры по теплоносителю 3 на

минимальную температуру. Включите водонагреватель

автоматическим выключателем. При этом загорится световая

сигнализация «СЕТЬ ВКЛЮЧЕНА».

5.7. Установите необходимую температуру теплоносителя. Если

температура теплоносителя меньше установленной включится

трубчатый электронагреватель и загорится световая сигнализация

«НАГРЕВ».

В ходе работы водонагревателя включение и выключение

ТЭНов будет происходить автоматически, поддерживая заданную

температуру теплоносителя. Для того, чтобы выключить
