Паспорт и руководство по эксплуатации.

- нулевой провод кабеля питания подключите к нулевой шине N

пульта управления;

- соедините выходные клеммы пускателей A1, B1, C1 и A2, B2,

C2 с соответствующими клеммами ТЭНов колбы котла;

- соедините клемму N колбы котла с нулевой шиной пульта

управления;

- для модели «Max»:

соедините двухжильным проводом (например, ШВВП 2х0,5)

слаботочный двухконтактный клеммник котла с клеммами 3, 4

пульта управления;

при необходимости установите комнатный термостат в

помещении, в котором необходимо контролировать температуру

воздуха на высоте 1,5 м от пола. Не рекомендуется устанавливать

термостат у окна и дверей, а также в тех местах, где присутствует

задувание наружного воздуха; в противном случае датчик будет

выдавать не совсем точный сигнал. Подключите комнатный

термостат к клеммам 1, 2.

- для модели «Prof»:

для подключения датчиков температуры, сигналов с аварийных

датчиков, внешних управляющих сигналов и циркуляционного

насоса предназначена специальная колодка на плате управления 11

(рис.1б).

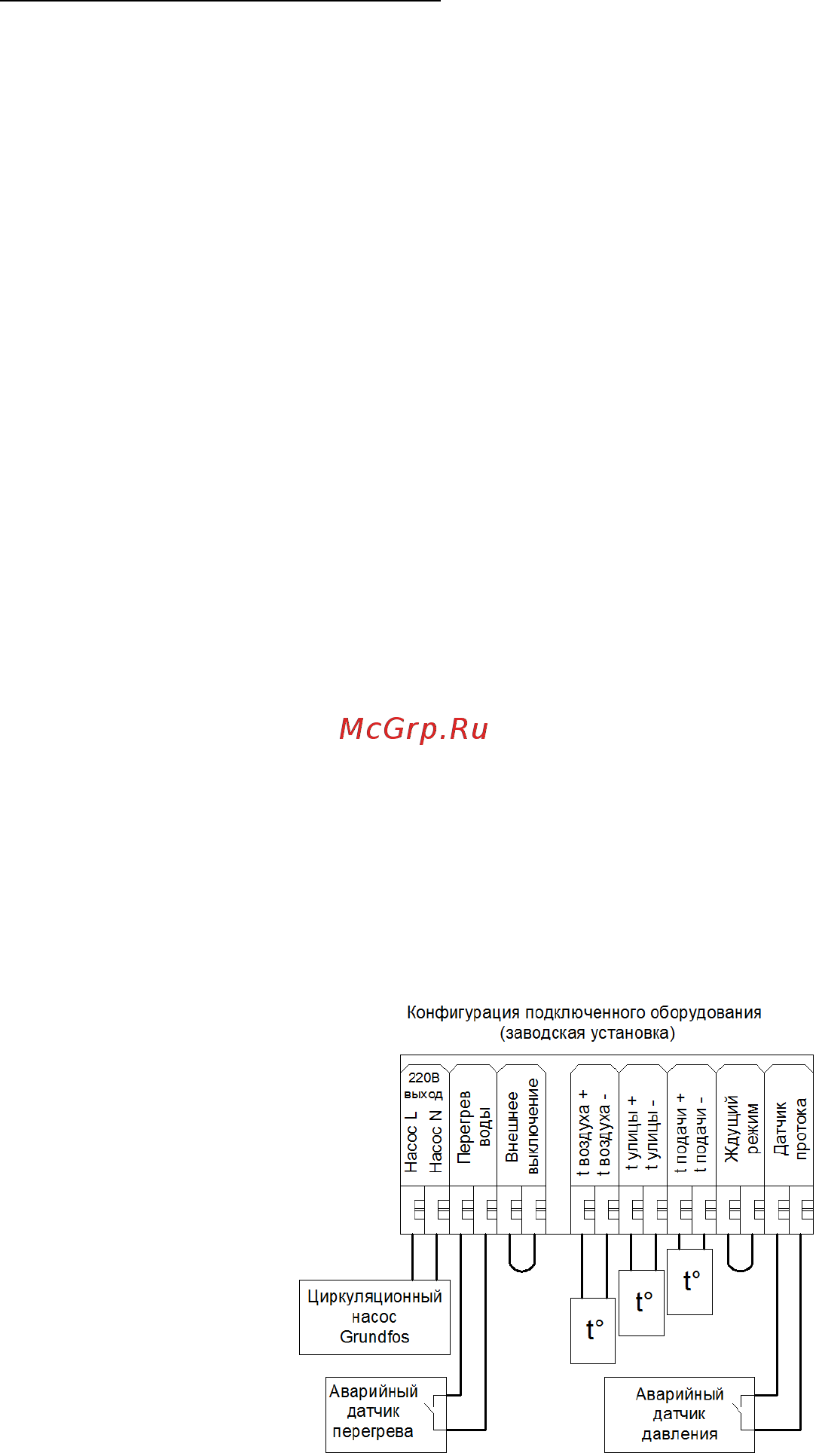

Рисунок 5. Колодка подключения внешнего оборудования
