SAVITR Max 30 [9/28] A b c автоматического выключателя

Электрический котёл Savitr « Max»

Обозначения к электрической принципиальной схеме.

Обозначение

Наименование

Количество

KM1, KM2

Пускатель магнитный ПМЛ 4100 04А,

220V, 50 Гц, 63А

Е1, Е2, Е3, Е4,

Е5, Е6

ТЭН -140А 13/7.ОР220-12

QF1, QF2

Выключатель автоматический

АЕ10312УХЛ4 380V

SK1

Регулятор температуры воды

SK2

Термоограничитель температуры

теплоносителя (воды)

SK3

Терморегулятор температуры воздуха

QF1 QF2

KM1 KM2

SK1

SK2

A B C

A1 B1 C1 A2 B2 C2

E1 E2 E3 E4 E5 E6

колба

котел

SK3

1 2 3 4

«нагрев»

«½ P» «½ P»

пульт управления

A1 B1 C1 A2 B2 C2

3 4

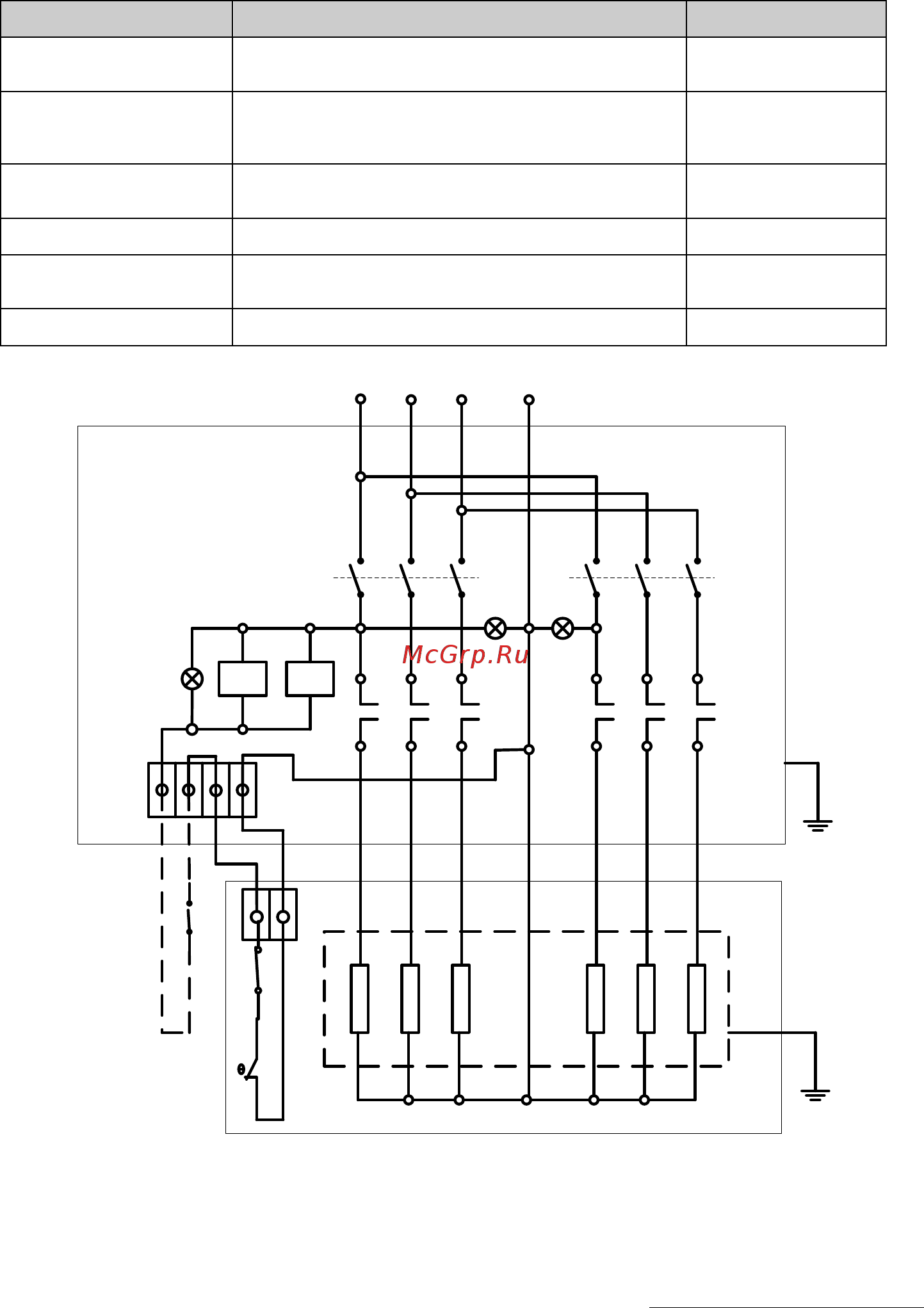

Рис.4 Схема электрическая принципиальная модель «Max».

- фазные провода кабеля питания заведите на входные клеммы

A, B, C автоматического выключателя;
