Паспорт и руководство по эксплуатации.
8
Радиатор отопления
ВентильВентиль
Расширительный бак
Насос
Фильтр
Savitrr Max
Манометр
Датчик
протока
Воздухоотводчик
Клапан аварийного
сброса давления

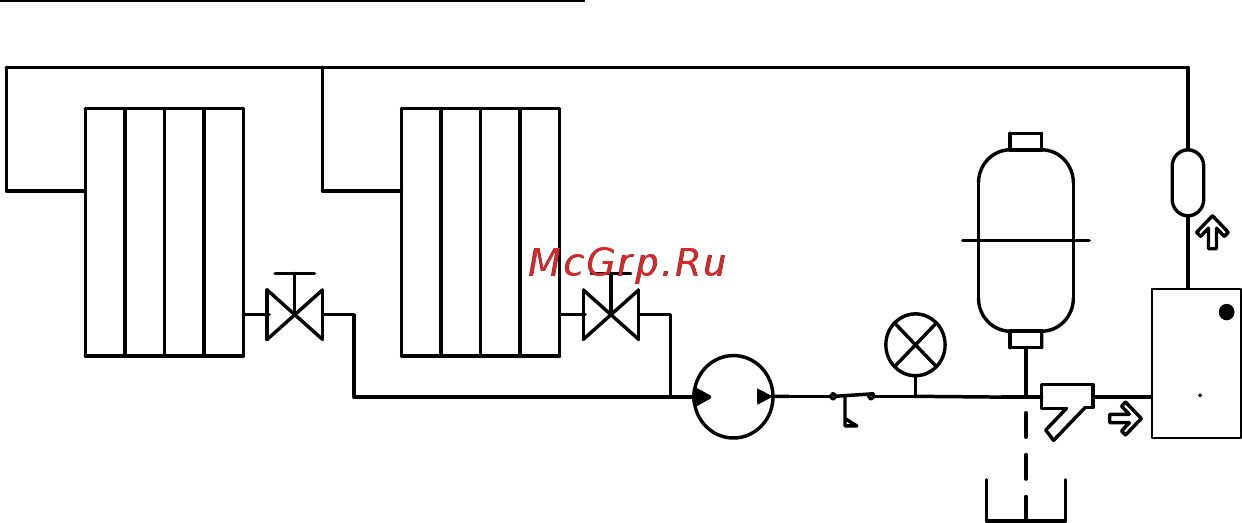

Рис.3 Общий вид системы отопления с принудительной
циркуляцией теплоносителя.
Для удобства обслуживания и ремонта водонагревателя на
входе и на выходе системы необходимо установить вентиль.
ВНИМАНИЕ! Подключение водонагревателя к системе
отопления и заполнение системы теплоносителем должен
выполнять специалист сантехник.
В КАЧЕСТВЕ ТЕПЛОНОСИТЕЛЕЙ МОЖНО
ИСПОЛЬЗОВАТЬ РАЗЛИЧНЫЕ ЖИДКОСТИ, ТАКИЕ КАК
ВОДА, ТОСОЛ И ДРУГИЕ ЖИДКОСТИ, ПРЕДНАЗНАЧЕННЫЕ
ДЛЯ СИСТЕМ ОТОПЛЕНИЯ.
Электронагреватель 1, пульт управления 3 (рис.1) и
комнатный термостат следует устанавливать в местах, удобных для
наблюдения и обслуживания.
5.2. Подключение водонагревателя.
Для электрического подключения водонагревателя необходимо
использовать кабель необходимого или большего сечения (см.
табл. №2). Подключение производить согласно приведенной схеме
(рис.4):
