Электрический котёл Savitr « Max»

Радиатор отопления

ВентильВентиль

Расширительный бак

Насос

Фильтр

Savitrr Max

Манометр

Датчик

протока

Воздухоотводчик

Клапан аварийного

сброса давления

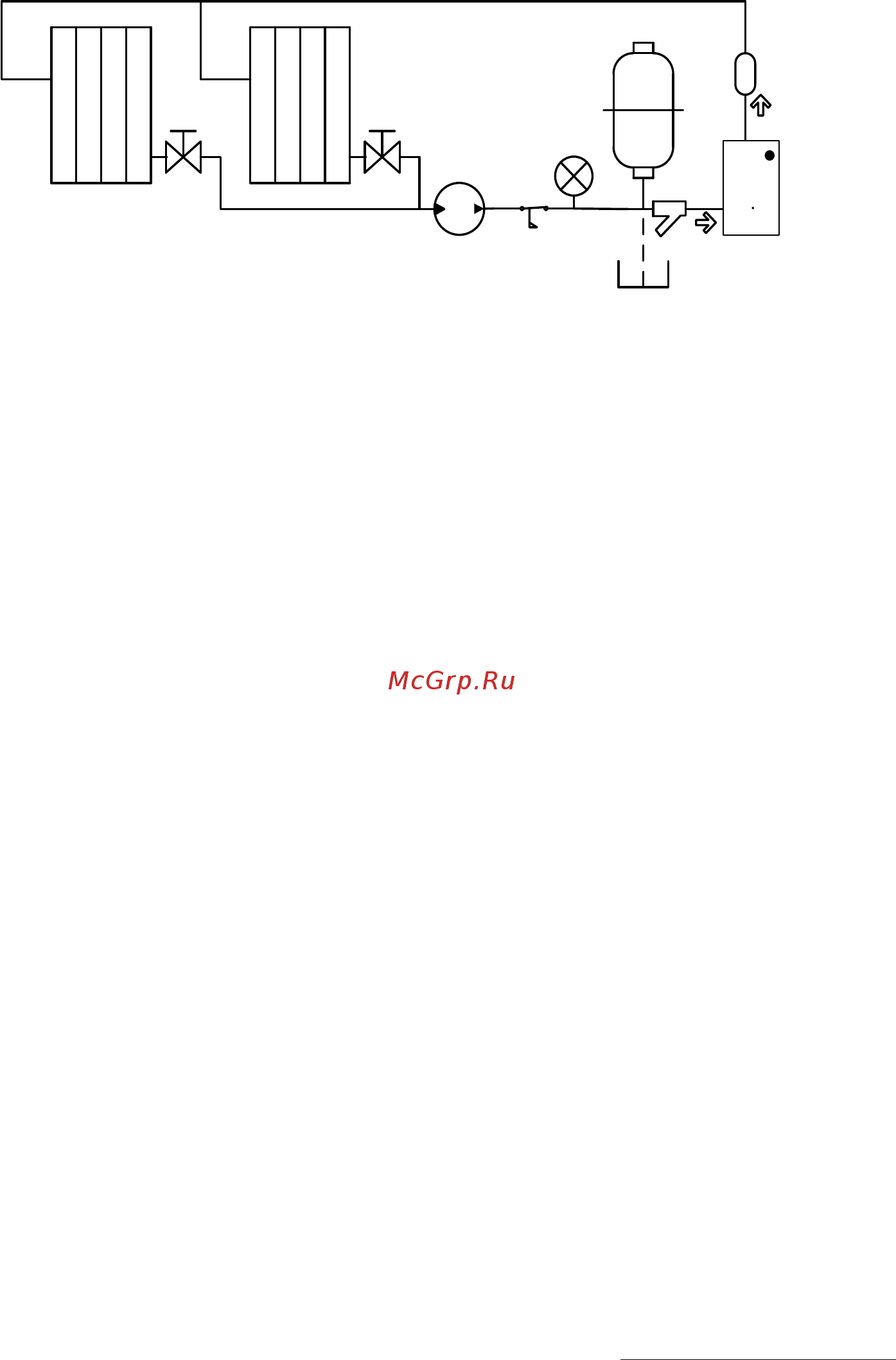

Рис.3 Общий вид системы отопления с принудительной

циркуляцией теплоносителя.

Для удобства обслуживания и ремонта водонагревателя на

входе и на выходе системы необходимо установить вентиль.

ВНИМАНИЕ! Подключение водонагревателя к системе

отопления и заполнение системы теплоносителем должен

выполнять специалист сантехник.

В КАЧЕСТВЕ ТЕПЛОНОСИТЕЛЕЙ МОЖНО

ИСПОЛЬЗОВАТЬ РАЗЛИЧНЫЕ ЖИДКОСТИ, ТАКИЕ КАК

ВОДА, ТОСОЛ И ДРУГИЕ ЖИДКОСТИ, ПРЕДНАЗНАЧЕННЫЕ

ДЛЯ СИСТЕМ ОТОПЛЕНИЯ.

Электронагреватель 1, пульт управления 3 (рис.1) и

комнатный термостат следует устанавливать в местах, удобных для

наблюдения и обслуживания.

Водонагреватели электрического серии «Max/Prof»

мощностью более 45 кВт выпускаются в напольном исполнении.

5.2. Подключение водонагревателя.

Для электрического подключения водонагревателя необходимо

использовать кабель необходимого или большего сечения (см.

табл. №№2, 3). Подключение производить согласно приведенной

схеме (рис.4):

- фазные провода кабеля питания заведите на входные шины A,

B, C;

- нулевой провод кабеля питания подключите к нулевой шине N

пульта управления;

- соедините выходные клеммы пускателей с соответствующими

клеммами ТЭНов колбы котла;
