Паспорт и руководство по эксплуатации.
14
Обозначения к схеме подключения.
Обозначение
Наименование
Количество
KM1 –
KM4(6)(12)
Контактор модульный, 220V, 50 Гц, 63А
4(6)(12)
Е1 –
E12(18)(36)
ТЭН -140А 13/7.ОР220-12
12(18)(36)
QF1 –
QF4(6)(12)
Выключатель автоматический
АЕ10312УХЛ4 380V
4(6)(12)
SK1
Регулятор температуры воды
1
SK2
Термоограничитель температуры
теплоносителя (воды)
1
SK3
Терморегулятор температуры воздуха
1
QF1 QF2
A B C
A1 B1 C1 A2 B2 C2
E1 E2 E3 E4 E5 E6
колба котла
N
N
пульт управления
A1 B1 C1 A2 B2 C2
N
N
QF3
E8 E9
N
QF4
N
QF5
N
QF12
E36
N
N
KM1 KM2 KM3 KM4 KM5
KM12
A3 B3 C3 A4 B4 C4 A5 B5 C5
A12 B12 C12
E7 E10 E11 E12
E13 E14 E15
E34 E35
A3 B3 C3 A4 B4 C4 A5 B5 C5
A12 B12 C12

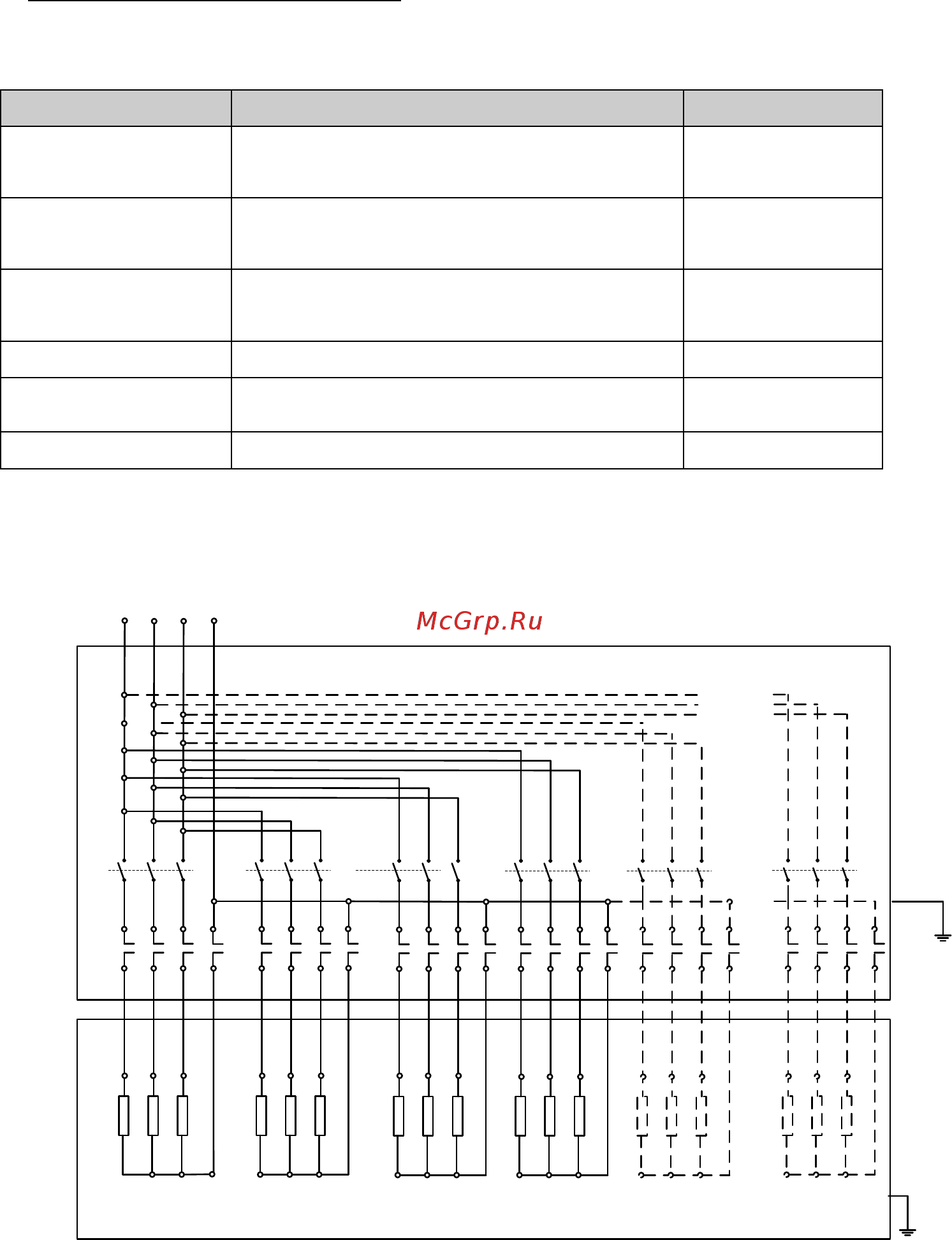

Рис.4 Схема подключения.
