Электрический котёл Savitr « Max»
15

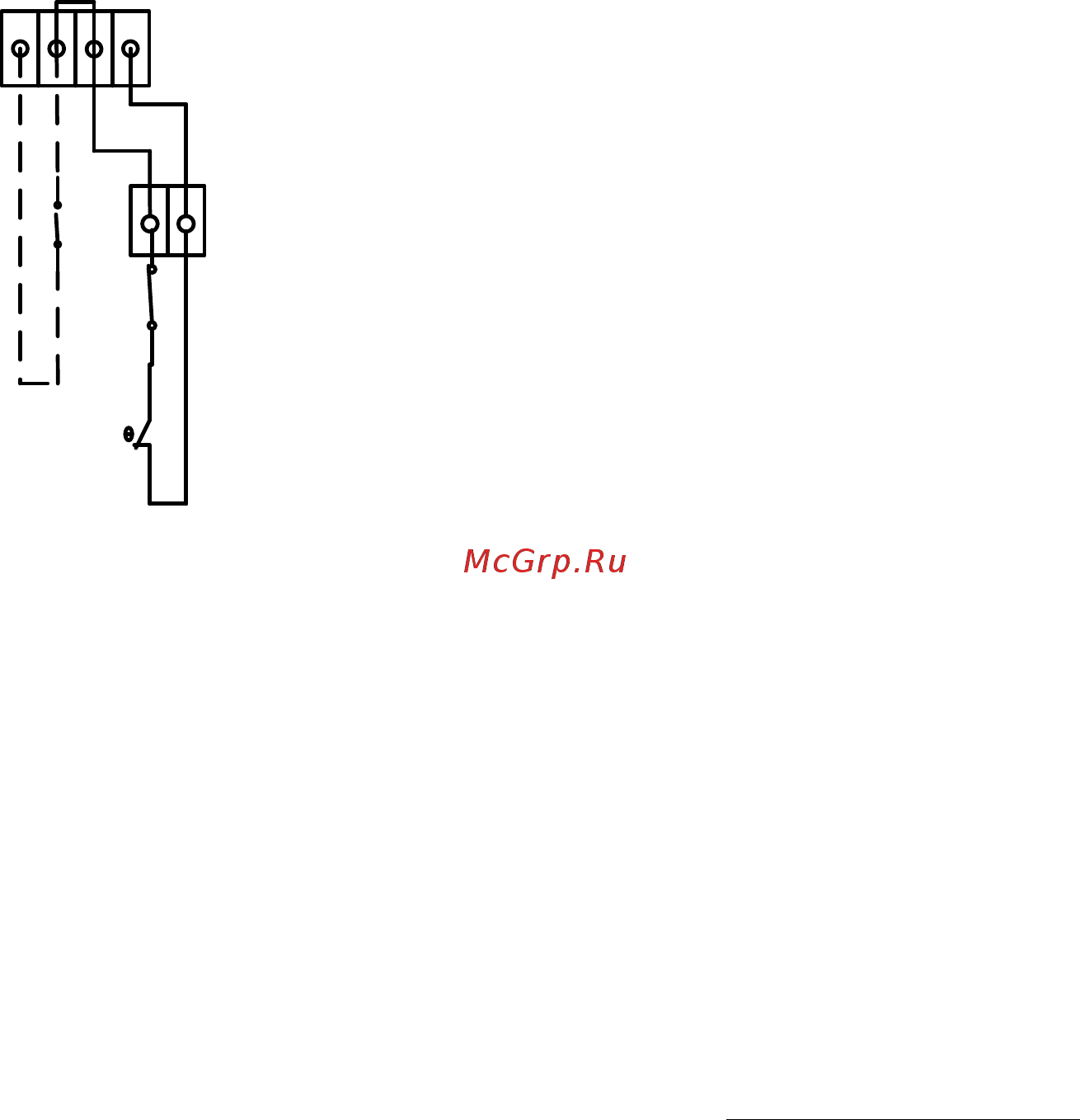

- для модели «Max»:
соедините двухжильным проводом (например, ШВВП 2х0,5)
слаботочный двухконтактный клеммник котла с клеммами 3, 4
пульта управления;
в случае, если Вы решили использовать комнатный термостат,
установите его в помещении, в котором необходимо
контролировать температуру воздуха на высоте 1,5 м от пола. Не
рекомендуется устанавливать термостат у окна и дверей, а также в
тех местах, где присутствует задувание наружного воздуха; в
противном случае датчик будет выдавать не совсем точный сигнал.
Подключите комнатный термостат к клеммам 1, 2. (рис.5)
SK1
SK2
SK3
1 2 3 4
t
o
t
o
3 4
- для модели «Prof»:
для подключения датчиков температуры, сигналов с аварийных
датчиков, внешних управляющих сигналов и циркуляционного
насоса предназначена специальная колодка на плате управления 11
(рис.1б).
