Паспорт и руководство по эксплуатации.
16

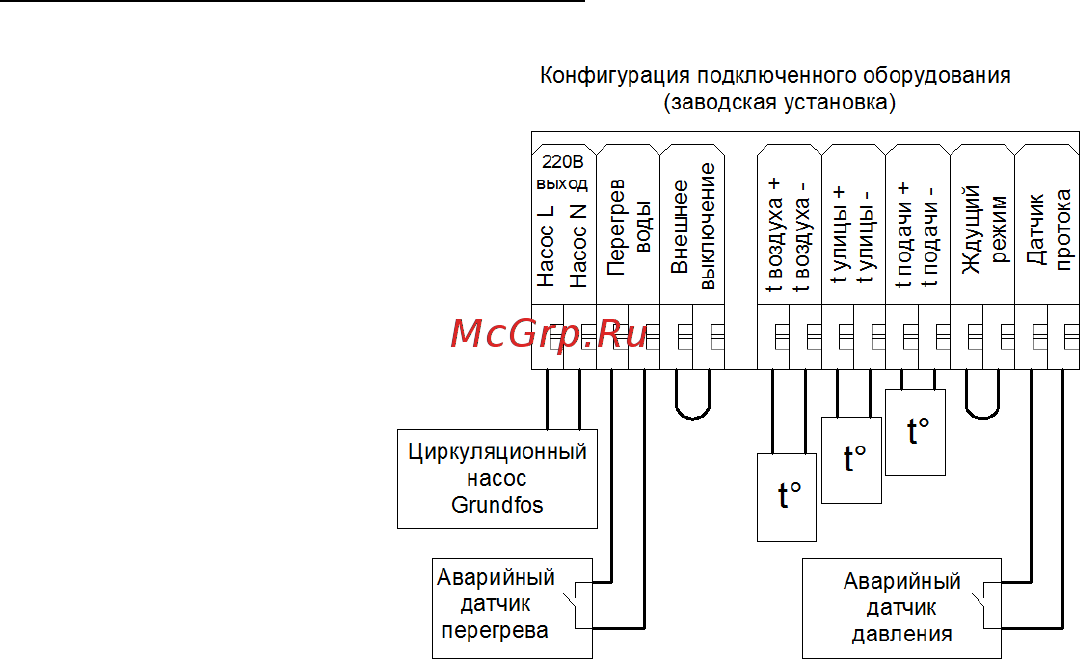

Рисунок 5. Колодка подключения внешнего оборудования
«Насос L» и «Насос N».
Подключите циркуляционный насос к клеммам «Насос L» и
«Насос N». В цепи питания насоса установлен «Предохранитель
насоса» на 3А. Если предохранитель перегорает в случае аварии, то
работа водонагревателя прекращается, и пользователь должен
самостоятельно заменить предохранитель после устранения
неисправности.
«Перегрев воды».
Соедините двухжильным проводом (например, ШВВП 2х0,5)
слаботочный двухконтактный клеммник котла с клеммами
«Перегрев воды».
«Внешнее отключение»
В водонагревателе предусмотрены две специальные клеммы
для принудительного внешнего отключения нагрева воды. При
нормальной работе клеммы «Внешнее отключение» должны быть
замкнуты между собой, поэтому на заводе устанавливается
перемычка. Если необходимо – то перемычка убирается и
замыкание происходит через внешнее реле (сухой контакт).
ВНИМАНИЕ! Если клеммы «Внешнее отключение»
разомкнуты, то нагрева теплоносителя не происходит.
