Паспорт и руководство по эксплуатации.

5. Работа водонагревателя в системе отопления.

5.1. Монтаж водонагревателя.

При использовании водонагревателя электрического серии

«Max/Prof» в системе с естественной циркуляцией теплоносителя,

необходимо подсоединить его к отопительной системе, закрепив

на стене таким образом, чтобы он был ниже уровня пола

отапливаемого помещения (обратной магистрали) (рис.2).

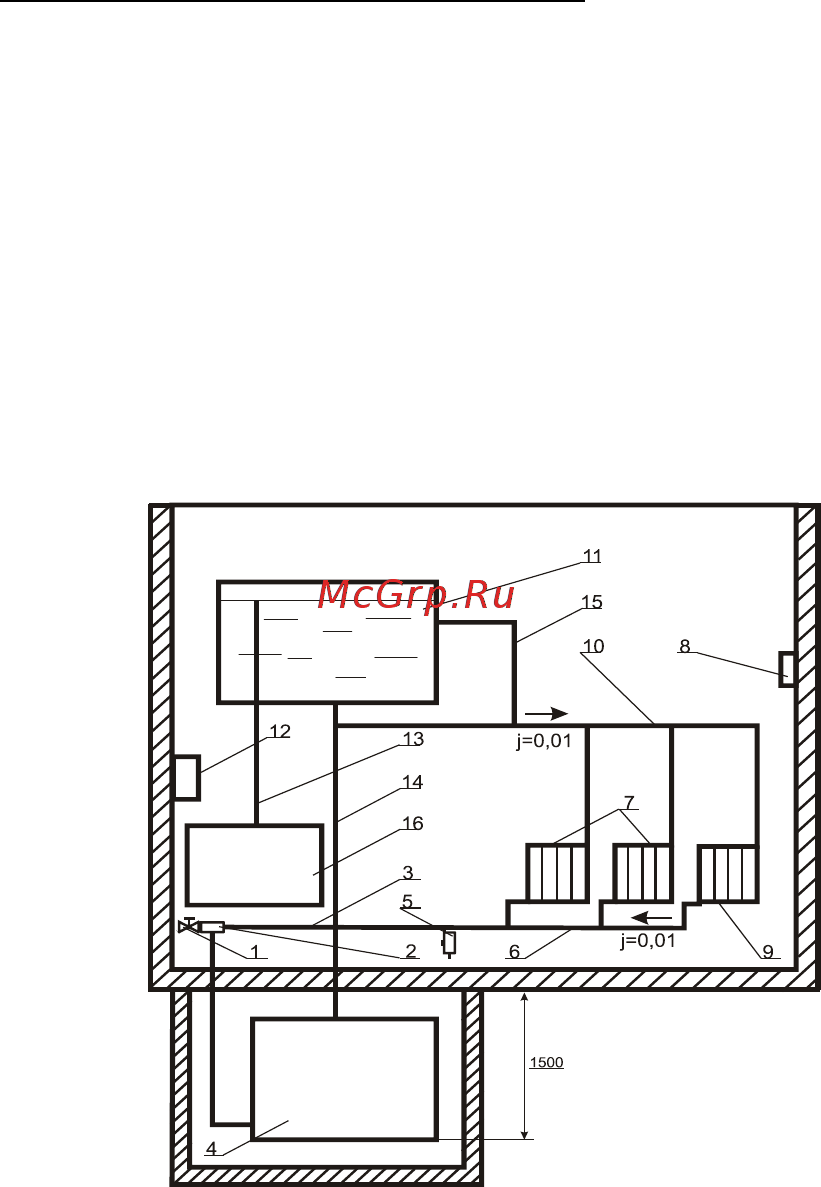

1 – вентиль; 2 – тройник; 3 – магистраль; 4 – электронагреватель воды; 5 –

вентиль для спуска воды; 6 – обратная магистраль; 7, 9 – батарея отопления; 8 –

термодатчик; 10 – подающая магистраль; 11 – расширительный бак; 13 –

соединительная труба; 14 – главный стояк; 15 – сливной патрубок; 16 - раковина.

Рис.2 Общий вид системы отопления с естественной циркуляцией

теплоносителя.

При использовании в системе циркуляционного насоса,

водонагреватель можно установить в любой точке системы (рис.3).

Однако рекомендуется установить котел в нижней точке системы,

для того, чтобы в случае нештатного отключения насоса или его

поломки, циркуляция теплоносителя могла бы осуществляться при

помощи тепловой конвекции. С точки зрения утечки теплоносителя

из системы, нижнее расположение котла тоже предпочтительнее.
