1.4 ДОСТАВКА
Термосекции “RS Mk.II” поставляются тремя
блоками:
БЛОК №1
Чугунный блок, установленный на палету,
укомплектован следующим образом:
– 2 фланца с шейкой 2” для подачи и
обратного хода,
– 1 глухой фланец,
– 1 крепежный фланец 3/4” для спускного
крана,
– 2 дверцы камеры сгорания со смотровым
люком,
– 2 кожуха для термостатов и термометра,
– 1 распределитель воды для коллектора
обратного хода, предлагаемый в двух
вариантах:
длина 406 мм для модели “151÷194”
длина 851 мм для модели “215÷279”.
БЛОК №2
Деревянный ящик включает:
– разобранную дымовую камеру,
– коробку с облицовочной панелью,
– основные горелки в количестве равном
числу секций, предвиденном моделью, без
одного элемента,
– коллектор для горелок,
– пластиковый пакет с находящимися в нем:
•
13 винтов М5 x 8 для присоединения
горелок к коллектору ,
•
32 самонарезающих винта 12Е x 1/2” для
присоединения дымовой камеры ко
внешней панели,
•
4 винта М8 x 30 с круглыми пластинками,
гайка М8 для присоединения дымовой
камеры к корпусу котла,
•
1 спускной кран 3/4” с пробкой.
БЛОК №3
Коробка содержит:
– Газовый блок, состоящий из:
•
1 основного газового клапана с
катушками,
•
реле давления газа,
•
отборника давления 1/8”,
•
второго электрогазового клапана.
– Электрощит, состоящий из:
•
контрольной аппаратуры BRAHMA SM 191.1,
•
помехоподавляющего фильтра,
•
электродов включения и обнаружения,
•
отводов соединения с пультом
управления,
•
фиксирующих винтов.
– Пульт управления, в который входят:
•
двухступенчатый регулирующий
термостат,
•
предохранительный термостат с
возможностью ручного включения,
•
термометр,
•
сигнальная лампа давления газа,
•
сигнальная лампа блокировки
аппаратуры,
•
светящийся рубильник,
•
фиксирующие винты.
6
7
4
2
3
1
5

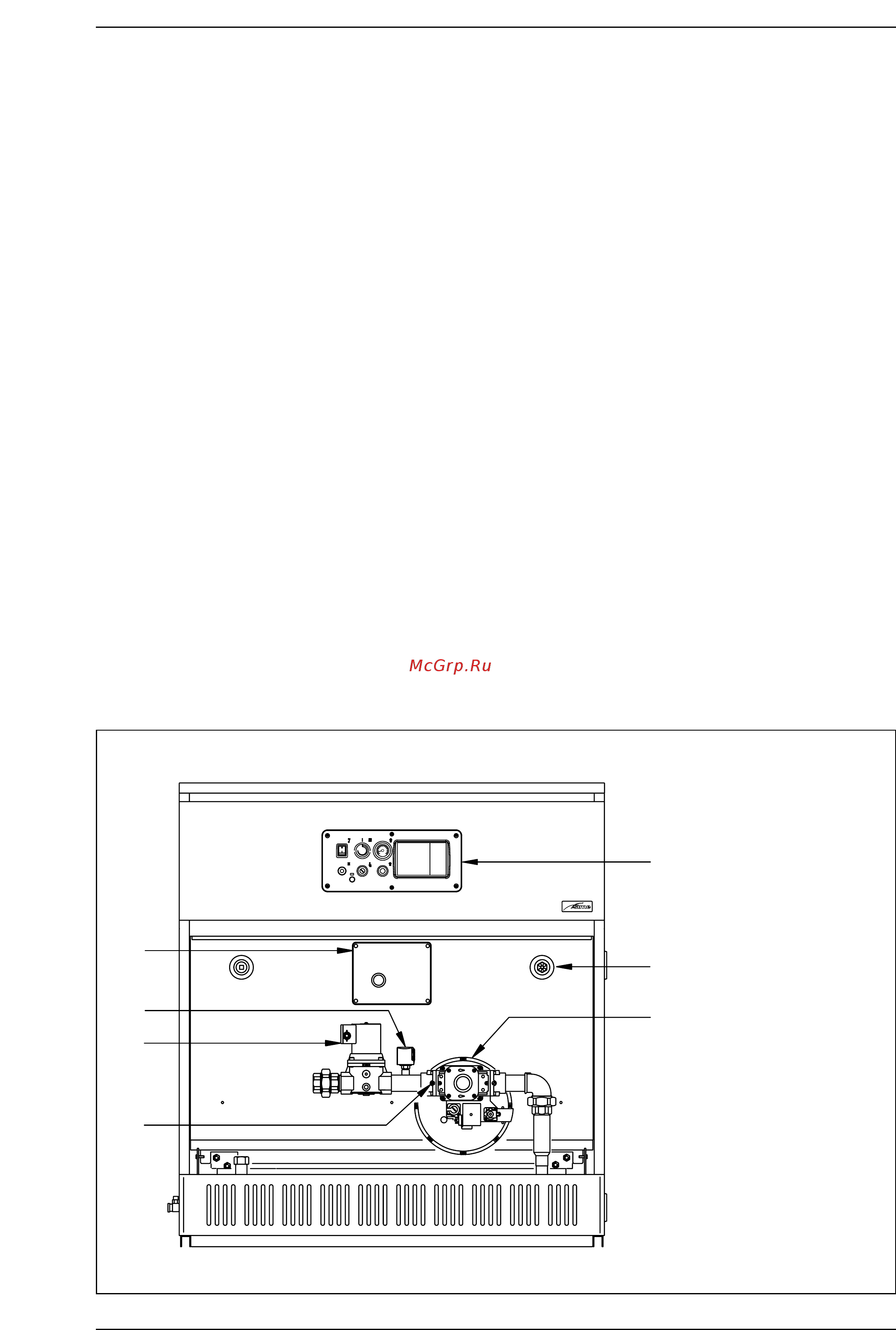

Чертеж 2
ПЕРЕЧЕНЬ
1 Электрощит
2 Реле давления газа
3 Второй газовый электроклапан
4 Отборник давления 1/8”
5 Пульт управления
6 Кожух для размещения
термометра
7 Газовый клапан
1.5 ВНУТРЕННИЙ ВИД ПЕРЕДНЕЙ ЧАСТИ КОТЛА
