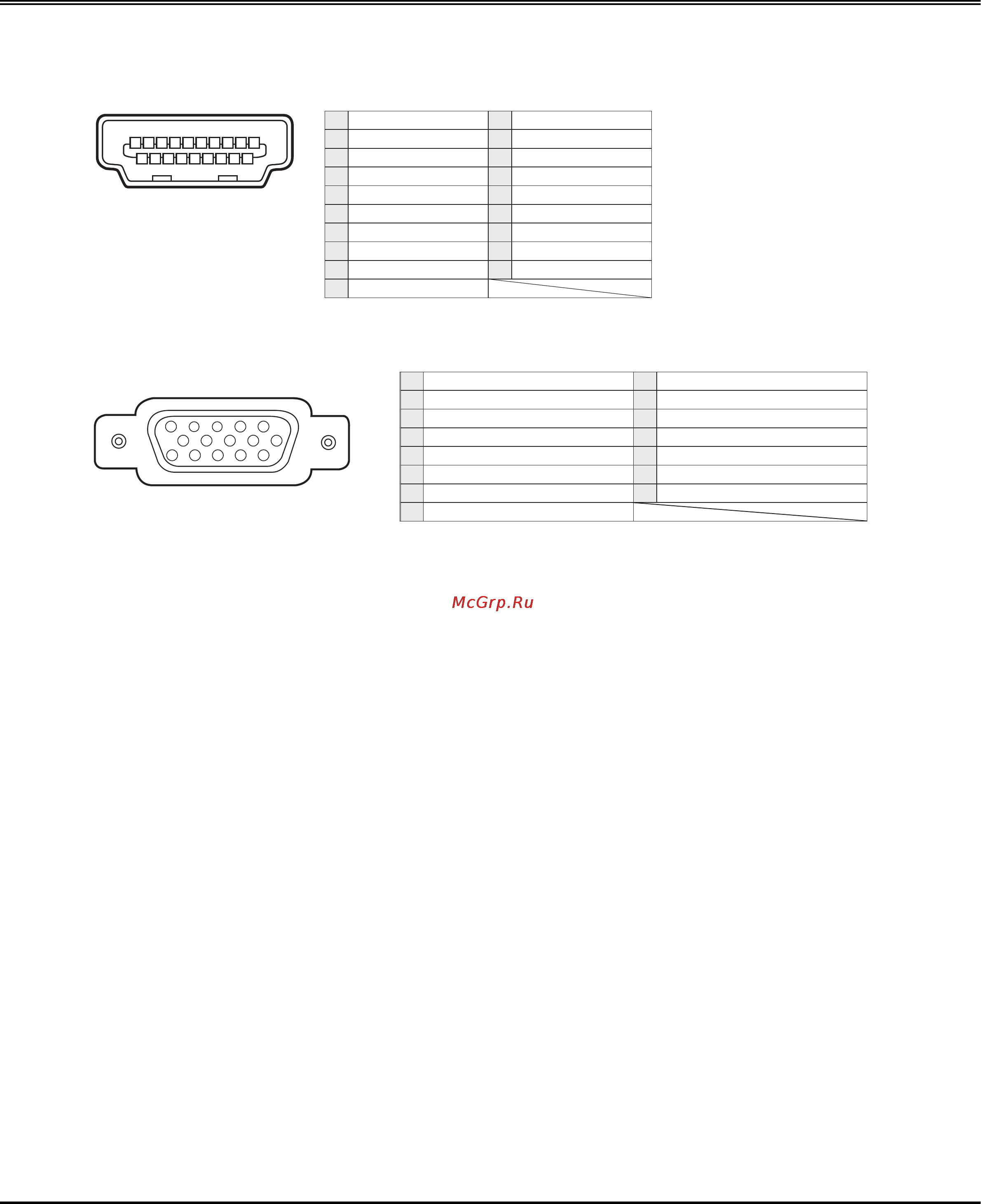

Конфигурация разъемов
Разъем видео HDMI
Разъем компьютера VGA
Дополнительные принадлежности
Перечисленные ниже комплектующие поставляются дополнительно. При заказе данных аксессуаров у дилера
укажите название и код заказа.
• Кабель HDMI Тип: POA-CA-HDMI
(Кабель совместим с HDMI 1.0 - 1.2a. Для подключения к устройства
воспроизведения HDMI 1.3 (или более поздних версий) используйте
совместимый кабель HDMI (имеется в продаже).
• Компонентный кабель (10 м) Тип: POA-CA-COMP10
• Кабель Scart-VGA Тип: POA-CA-SCART
(Кабель используется для 21-контактного видеовыхода RGB Scart
видеооборудования.)
Приложение
Тип А, 19 контактов
5
1
2
34
10
9 678
15
14
13
11
12
Red Input
Ground (Horiz.sync.)
Green Input
-----
Blue Input
Ground (Red)
Ground (Green)
Ground (Blue)
1
5
2
4
3
6
7
8
-----
Horiz.sync. Input (Composite H/V sync.)
Ground (Vert.sync.)
-----
Ground
Vert.sync.
-----
9
13
10
12
11
14
15
1 3 5 7 9
11 13 15 17 19
1816141210
8642
TMDS Data 2+ Input
Ground (TMDS Data 1)
Ground (TMDS Data 2)
TMDS Data 1+ Input
TMDS Data 2- Input
TMDS Data 1- Input
TMDS Data 0+ Input
Ground (TMDS Data 0)
1
5
2
4
3
6
7
8
Ground (TMDS Clock)
SCL
TMDS Clock- Input
-----
-----
SDA
Ground (DDC/CEC)
11
15
12
14
13
16
17
TMDS Data 0- Input
TMDS Clock+ Input
9
10
Plug insert detection
19
18
+5V Power
