На втулку (9) надеть кольцо (4) и рычаг (3);
закрепить их шайбой (2) и винтом (1).
2.5 УСТАНОВКА
ДОПОЛНИТЕЛЬНОЙ АРМАТУРЫ
Ручки дверок и винт с круглой ручкой для
закрытия шибера подачи воздуха
поставляются отдельно, поскольку могут быть
повреждены во время перевозки. Они
высылаются в нейлоновом пакете, который
находится в бачке сбора сажи. Установку
ручек необходимо проводить в следующей

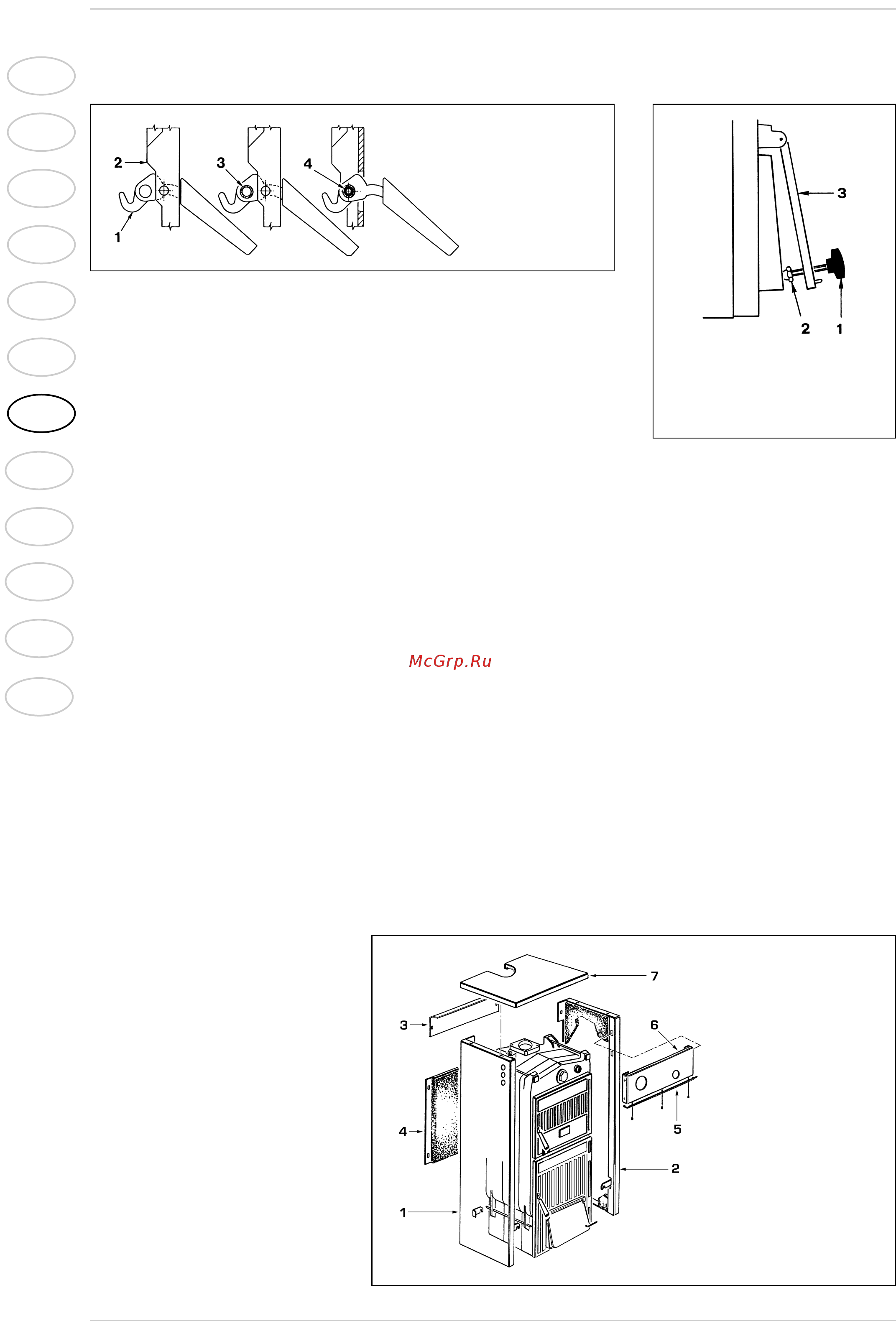

последовательности (Чертеж 4):
Взять ручку (1) и вставить ее в отверстие
загрузочной дверцы (2); вставить валик (3)
в отверстие для ручки. Закрепить ручку с
помощью пружинного шплинта (4).
Провести ту же операцию для установки
зольной дверцы.
Установку винта с круглой ручкой необходимо
проводить в следующей последовательности
(Чертеж 5):
Убрать винт M8 x 60, прикрепляющий
шибер подачи воздуха к дверце зольника, и
ввинтить поставляемый в комплекте винт с
круглой ручкой из бакелита (1). Установить
на конец винта М10 глухую гайку с
колпачком (2).
Закрепить рычаг М6 на шибере подачи
воздуха (3), устанавливая его
горизонтально, направленным направо. Во
внешней части рычага находится
отверстие, к которому в дальнейшем будет
присоединена цепочка терморегулятора.
2.6 УСТАНОВКА ОБЛИЦОВОЧНЫХ
ПАНЕЛЕЙ
На двух задних верхних тягах установлены
три гайки, вторая и третья помогают
правильно установить угловые части
облицовки.
На внутренних тягах, как нижней, так и
задней, расположены две гайки, одна из
которых нужна для блокировки опорного
кронштейна. Монтаж панелей необходимо
проводить в следующей последовательности
(Чертеж 6):
Частично открутить вторую и третью гайку,
находящиеся на тягах.
Присоединить левую боковую панель (1) к
задней и верхней тягам. Завинтить гайку и
контрогайку верхней тяги.
Окончательно закрепить боковую панель
контрогайками.
Для установки правого бока (2) следует
действовать тем же самым образом.
Присоединить заднюю верхнюю панель (3),
вставив 2 язычка в отверстия,
расположенные на краях.
Осуществить ту же операцию для монтажа
задней нижней панели (4).
Защитный отражатель (5) устанавливается
на пульте управления (6) с помощью трех
самонарезающих винтов. Прикрепить
панель пальцевыми муфтами. Размотать
капилляры термометра и установить его в
кожух (справа на заднем торце),
присоединив зажим капилляров, оставив
около 45 мм.
Прикрепить крышку (7) к боковым панелям
котла.
ПРИМЕЧАНИЕ: Следует сохранить в
документации котла сертификат о
пройдении приемочных испытаний,
находящийся в дымовой камере.
2.7 РЕГУЛЯТОР ТЯГИ
На котлы “SOLIDA” могут устанавливаться
три типа терморегуляторов.
ВНИМАНИЕ: Для присоединения с
помощью цепочки рычага к основе
регулятора необходимо снять (отвинтив
три крепящих винта) с пульта управления
защитный алюминиевый отражатель
(Чертеж 6).
После монтажа и регулировки необходимо
вернуть защитный отражатель в исходное
положение.
2.7.1 Терморегулятор
"THERMOMAT RT-C"
Регулятор "Thermomat" укомплектован
рукояткой из термореактивной смолы, с
возможностью установки температуры от 30
до 100 °С (Чертеж 7).
Следует ввинтить регулятор в отверстие 3/4”
торцевой части, красный показатель должен
быть направлен вверх.
После того, как панель инструментов
установлена и снято пластиковое
блокировочное устройство, рычаг с цепочкой
должен быть введен в опору регулятора. В
случае, если распустится шарнирное
соединение, крепящее рычаг с цепочкой,
следует восстановить его. Когда ручка
установлена на 60°С, закрепляется рычаг с
цепочкой. Следует выбрать позицию под
углом вниз, таким образом цепочка окажется
на одной оси с крепежным отверстием
шибера подачи воздуха. Регулировка
42
IT
PT
GB
SL
DK
RO
RUS
FR
BE
ES
DE
HU
ПЕРЕЧЕНЬ
1 Ручка
2 Загрузочная дверца
3 Валик
4 Пружинный шплинт
ПЕРЕЧЕНЬ
1 Винт с круглой ручкой М10 x 70
2 Глухая гайка с колпачком
3 Шибер подачи воздуха
ПЕРЕЧЕНЬ
1 Левая боковая панель
2 Правая боковая панель
3 Задняя верхняя панель
4 Задняя нижняя панель
5 Защитный отражатель
6 Пульт управления
7 Крышка
Чертеж 4
Чертеж 5
Чертеж 6
