2.1 КОТЕЛЬНАЯ
Следует убедиться в том, что помещение
котельной отвечает требованиям
действующих норм. Кроме того необходимо
обеспечить вентиляцию помещения,
предусмотренную для котельных.
Соответственно, в стенах помещения следует
создать вентиляционные отверстия,
отвечающие следующим параметрам:
– На каждые 1,163 кВт (1000 ккал/час) – не
менее 6 см
2
вентиляционного люка.
Минимальное вентиляционное отверстие в
любом случае не должно быть менее 100
см
2
. Вентиляционный отсек может быть
рассчитан следующим образом
где “S” выражено в см
2
, “Q” – в ккал/час.
– Отверстие должно быть установлено в
нижней части стены, противоположной
стороне дымовой трубы.
2.2 ПОДВЕДЕНИЕ ДЫМОХОДА
Дымоход должен соответствовать
следующим требованиям:
– должен быть изготовлен из материалов,
которые способны выдерживать
температуру дыма и соответствующие
конденсаты;
– должен выдерживать механические
нагрузки и должен иметь слабую
теплопроводность;
– во избежании переохлаждения дымовая
труба должна быть герметичной;
– должен быть как можно более
вертикальным и иметь вытяжное
устройство на конце трубы. Оно должно
гарантировать постоянный эффективный
выброс продуктов сгорания;
– во избежании возможного эффекта
задымления при преобладании силы ветра
над силой выброса дыма следует
установить трубу как минимум на 0,4 м
выше любой расположенной вблизи трубы
структуры (включая и сам конек крыши) и
на высоту не менее 8 м;
– диаметр дымохода не должен быть меньше
диаметра трубы соединения с котлом: для
дымоходов с квадратным или
прямоугольным сечением внутреннее
сечение должно быть на 10% больше
сечения трубы соединения с котлом;
– полезное сечение дымовой трубы может
быть вычислено с помощью следующей
формулы:
S сечение в см
2
K коэффициент уменьшения:
– 0,045 дерево
– 0,030 уголь
P мощность котла в ккал/час
H высота дымохода в метрах (измерение
должно проводиться от линии пламени
до верхней внешней точки трубы).При
выборе размеров трубы необходимо
учитывать фактическую высоту
дымохода (измеренную в метрах от
пламени до верхней внешней точки
трубы) уменьшенную на:
– 0,50 м при каждом изменении
направления трубы соединения
котла с дымовой трубой,
– 1,00 м на каждый метр
горизонтального положения трубы
соединения.
2.3 ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ
При подключении рекомендуется
использовать жесткие штуцера, легко
рассоединяемые с помощью вращающихся
муфт. Обязательна устанавка
соответствующих отключающих устройств на
трубопровод теплогенератора.
ВНИМАНИЕ! В системе в обязательном
порядке должен быть установлен
предохранительный клапан.
2.3.1 Заполнение оборудования
Перед заполнением следует пропустить
воду по трубам для удаления возможных
мелких частиц, мешающих эффективной
работе котла.
Заполнение должно осуществляться
медленно, что позволит удалить воздушные
мешки через соответствующие отверстия,
установленные на оборудовании обогрева.
В термогенераторах замкнутого контура
давление загрузки при холодном котле и
давление перед закачкой бака должны
соответствовать или, как минимум, не
должны быть ниже высоты статической
колонны оборудования (Например, для
пятиметровой колонны давление перед
загрузкой бака и давление котла должно, как
минимум, соответствовать 0,5 бар).
2.3.2 Требования к воде
Вода-теплоноситель должна соответствовать
норме UNI-CTI 8065. Следует напомнить, что
накипеобразования в несколько миллиметров
толщиной вызывают в следствие их низкой
теплопроводности значительное
перегревание панелей котла, приводящее к
нежелательным последствиями.
ОБЯЗАТЕЛЬНОЙ ЯВЛЯЕТСЯ ОБРАБОТКА
ВОДЫ В СЛЕДУЮЩИХ СЛУЧАЯХ:
– Крупные системы (с большим объёмом
воды).
– Высокая цикличность подачи
использованной воды.
– После частичного или полного
опорожнивания оборудования.

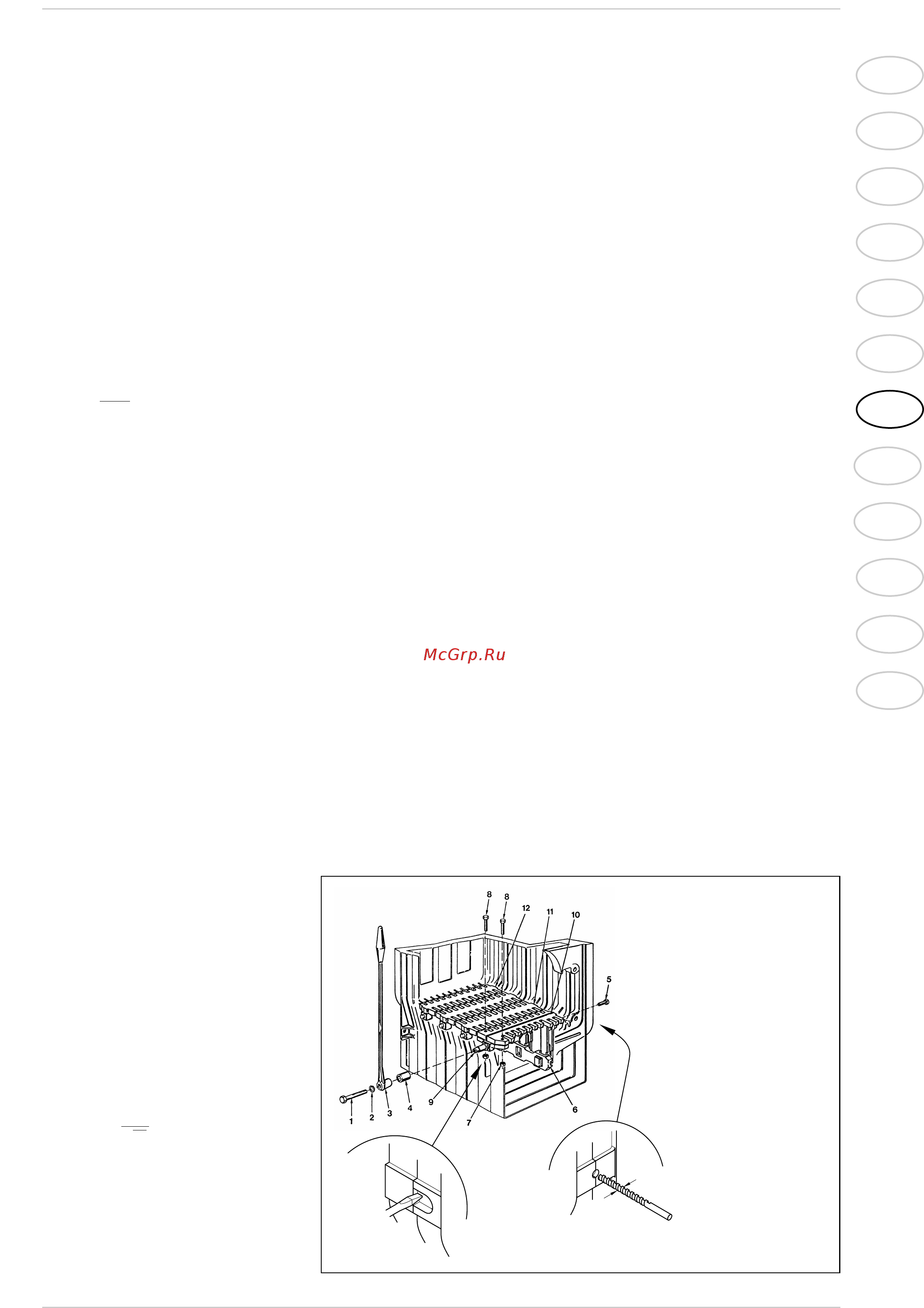

2.4 МОНТАЖ РЕШЕТКИ,
ЖАРОВНИ (ОПЦИЯ)
Для монтажа поставляющейся дополнительно
решетки следует придерживаться следующих
инструкций (Чертеж 3):
– Просверлить отверстие во внешней
пластинке, находящейся между внутренней
частью и торцом. Использовать сверло ø10,
как это указано на рисунке B.
– С помощью зубило (как это отмечено на
рисунке А) вынуть чугунную пластинку,
расположенную слева на переднем торце.
– Установить заднюю решетку (12) в камеру
сгорания.
– Прикрепить винтами (8) и гайками (7) к
втулке (9) переднюю часть решетки. К
правой стороне корпуса котла передняя
часть решетки прикрепляется с помощью
винтов (5).
– Прицепить соединительную штангу (6) к
опорам на передней и задней решетке.
– Установить промежуточные решетки (11).
2 УСТАНОВКА
Q
S=
100
P
S=K
√H
Ø 10 mm
A
B
ПЕРЕЧЕНЬ
1 Винт TE M8 x 110
2 Шайба grower
3 Рычаг решетки
4 Кольцо для рычага
5 Винт TE M8 x 35
6 Соединительная штанга
7 Гайка М10
8 Винт ТЕ М10 x 50
9 Втулка
10 Предняя решетка
11 Промежуточная решетка
12 Задняя решетка
Чертеж 3
