неправильном подведении дымохода
могут случиться поломки в горелке,
повысится шум при работе котла,
образуется конденсат, накипь и
выброс сажи. Дымоход должен
соответствовать следующим
требованиям:
– должен быть изготовлен из
материалов, которые способны
выдерживать температуру дыма и
соответствующие конденсаты;
– долж
ен выдер
живать
механические нагрузки и должен
иметь слабую теплопроводность;
– во избежании переохлаждения
самой дымовой трубы соединение
дымохода с котлом должно быть
герметичным;
– должен быть как можно более
вертикальным с установленным
вытяжным устройством на конце
трубы. Это устройство должно
гарантировать постоянный
эффективный выброс продуктов
сгорания;
– во избежании возможного
эффекта задымления при
преобладании силы ветра над
силой выброса дыма следует
установить трубу как минимум на
0,4 м выше любой расположенной
вблизи трубы структуры (включая
и сам конек крыши) и на высоту не
менее 8 м;
– диаметр дымохода не должен быть
меньше диаметра трубы
соединения с котлом: для
дымоходов с квадратным или
прямоугольным сечением
внутреннее сечение должно быть
на 10% больше сечения трубы
соединения с котлом;
– полезное сечение дымовой трубы
может быть вычислено с помощью
следующей формулы:
S сечение в см
2
K коэффициент уменьшения
– 0,045 – дерево,
– 0,030 – уголь,
– 0,024 – дизельное топливо,
– 0,016 – газ
P мощность котла в ккал/час
H высота дымохода в метрах
(измерение должно
проводиться от линии пламени
до верхней внешней точки
трубы). При выборе размеров
трубы необходимо учитывать
фактическую высоту дымохода
(измеренную в метрах от
пламени до верхней внешней
точки трубы) уменьшенную на
– 0,50 м при каждом
изменении направления
трубы соединения котла с
дымовой трубой,
– 1,00 м на каждый метр
горизонтального положения
трубы соединения.
2.5 СБОРКА КОТЛА
Котлы “2R OF S” поставляются с
разобранным чугунным корпусом.
Для монтажа рекомендуется
придерживаться следующих
инструкций:
– Убрать крепления с корпуса котла,
снять передние (верхнюю и
нижнюю) дверцы;
– Подготовить элементы, очистив
растворителем гнезда конических
ниппелей.

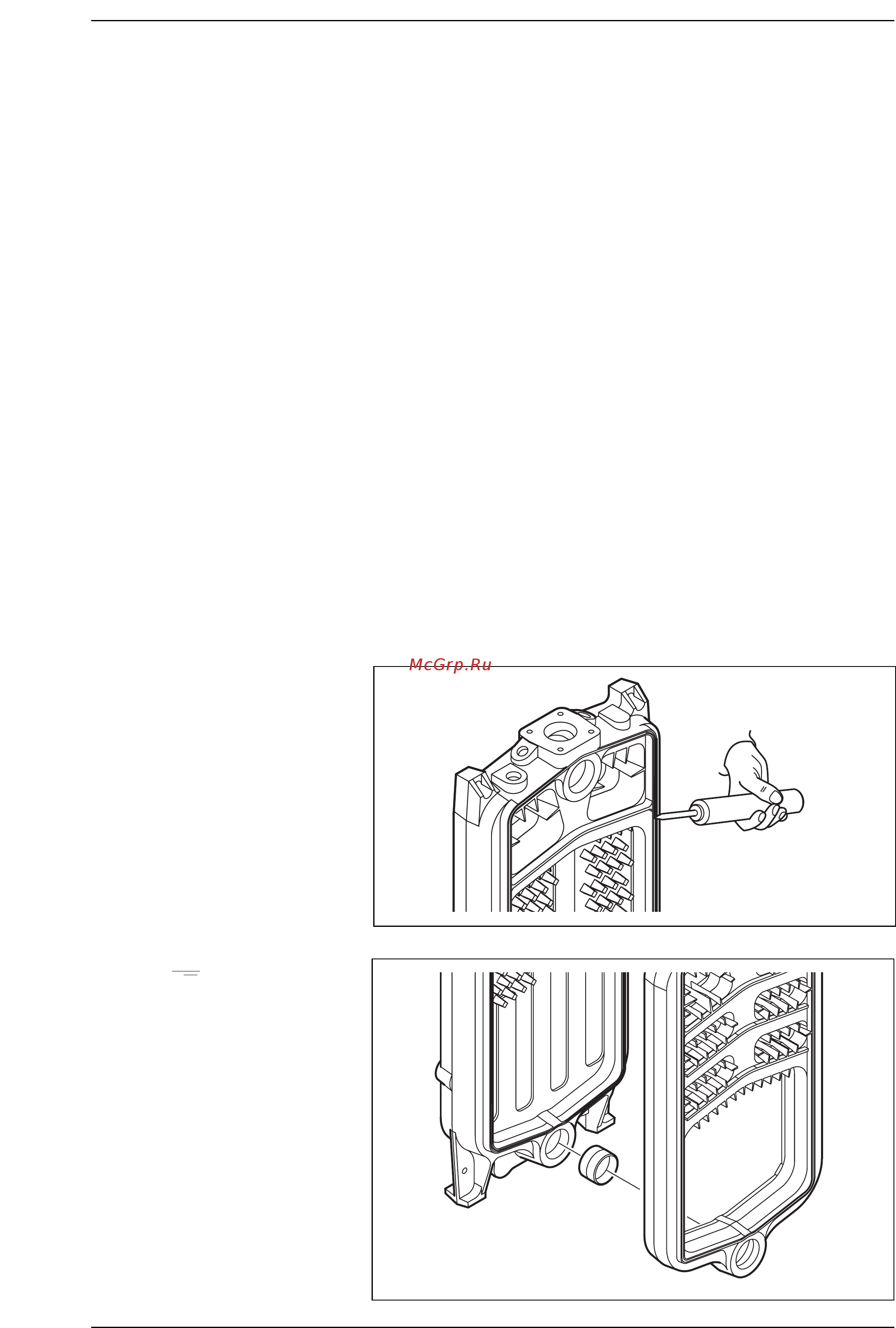

– В задней части (Чертеж 5)
предусмотрен желоб блокировки
дыма. Его следует наполнить
силиконом.
– Очистить конические ниппели,
смазать их льняной олифой, затем
вставить их в кольца задней части
(Чертеж 6).
– Тем же самым образом приготовить
торцевую часть, приложив к ней
один за другим внутренние
элементы.
– Соединить внутренние элементы с
помощью двух соединительных тяг
с соответств
ующими
комплектующими код 6050900
(Чертеж 7), сдавливая
одновременно верхнюю и нижнюю
втулку. Если во время данной
процедуры продвижение
элементов не будет равномерным и
параллельным, следует вставить
зубило в блокирующий участок и с
его помощью добиться
пар
аллельности между
элементами. Сое
динение
элементов можно будет считать
оконченым, когда их внешние края
соприкоснутся.
– Вставить шнур в желобок и
продолжить соединять оставшиеся
элементы до полной комплектации
корпуса котла.
– Установить крепления в
начальные позиции;
64
P
S=K
√H
Чертеж 5
Чертеж 6
