Monitor Audio PL500 II [11/18] Однопроводное подключение

Подключение акустических кабелей

Зачищенный кабель

Отверните зажим на контакте и проденьте зачищенный кабель через отверстие в столбике.

Затяните зажим, чтобы зафиксировать соединение.

Разъёмы типа «банан»

Извлеките красные и черные пластиковые заглушки из разъемов и вставьте штекеры

«банан» в отверстия (4 мм). Вам могут потребоваться пассатижи.

Разъёмы типа «лопатка»

Отверните зажим на контакте и наденьте наконечник на открытую резьбовую часть. Затяни-

те зажим, чтобы зафиксировать кабельный наконечник.

Схемы подключения

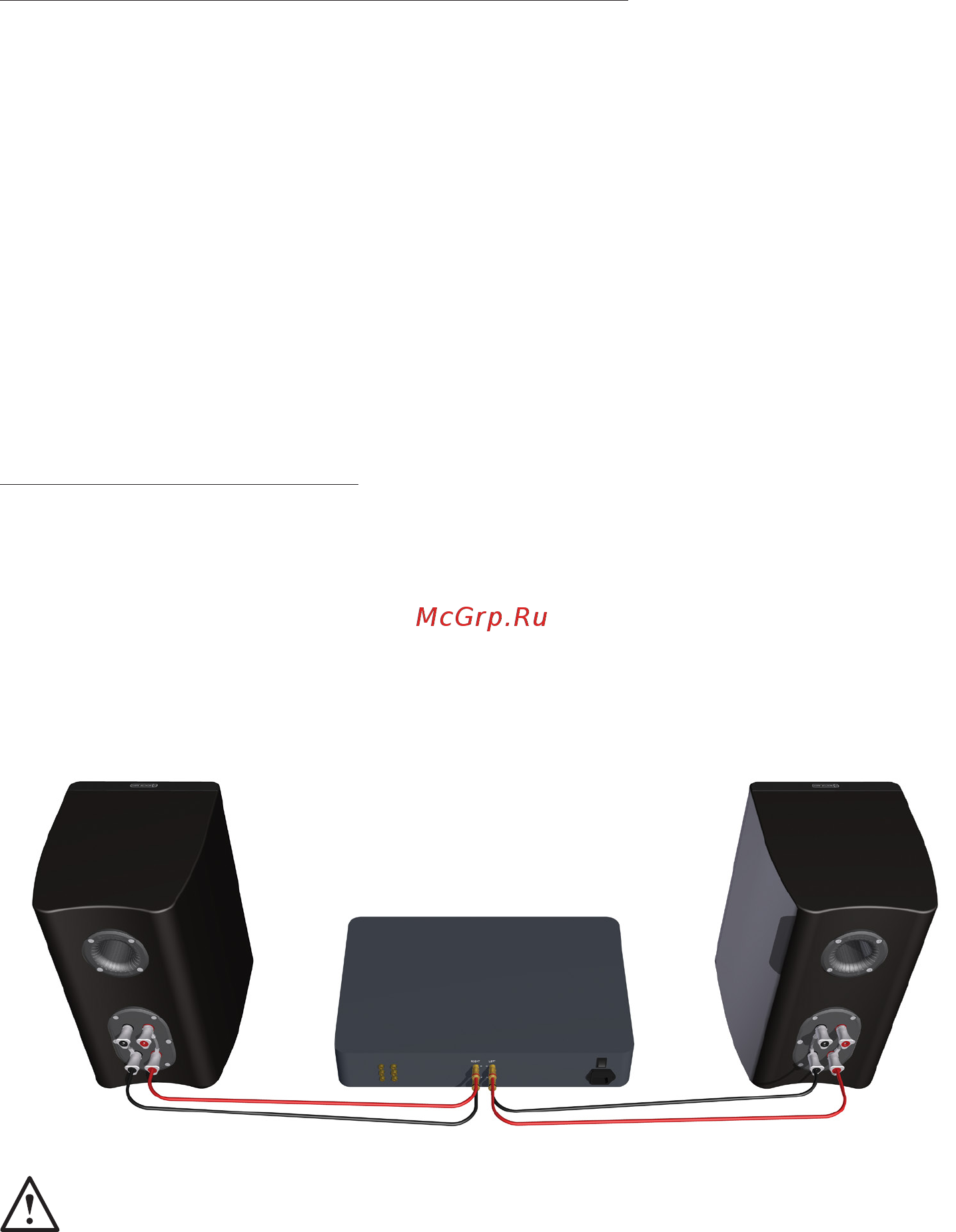

Однопроводное подключение

Выполняется одним комплектом кабелей к клеммам на задней панели колонки. Кроссовер

АС направляет частоты на соответствующие динамики: низкие частоты – на низкочастотный,

средние частоты – на средне/низкочастотный и высокие частоты – на высокочастотный.

Этот вариант идеально подходит для подключения к ВЧ или НЧ-разъёмам или для разделения

ВЧ и НЧ (для получения желаемого результата рекомендуем поэкспериментировать).

ПРИМЕЧАНИЕ: В случае применения соединения этого типа необходимо ОСТАВИТЬ

НА МЕСТЕ перемычки между клеммами.
