Два момента, на которые следует обратить внимание

1. Полезно знать, что сабвуфер REL почти всегда подключается с использованием входа на задней панели, обозна-

ченного как HIGH INPUT LEVEL (Вход высокого уровня). Для этого прилагается кабель длиной 10 метров, зачищен-

ные концы которого подключаются к акустическим клеммам усилителя мощности. Разъем Neutrik Speakon

обеспечивает простое и надежное подключение сабвуфера REL. Подключение к акустическим клеммам усилите-

ля является одним из секретов успешной работы сабвуферов. При подключении усилителя ко входу высокого

уровня REL на сабвуфер передаются все особенности сигнала, поступающего на АС, включая тональный баланс и

временные характеристики всего электронного тракта. Таким образом, на REL подается тот же сигнал, что и на

основные акустические системы.

2. Сабвуфер REL следует размещать в углу позади акустических систем. Помните, что REL создает звуковое давление

подлинно НИЗКИХ частот. Звуковое давление нижнего баса ниже 40 Гц лучше всего формируется при угловом

размещении, где этот бас воспроизводится наиболее эффективно и линейно.

Подключение и настройка

Высокоуровневое подключение с использованием прилагаемого кабеля Neutrik Speakon всегда является предпочти-

тельным. Оно не оказывает отрицательного влияния на эксплуатационные характеристики усилителя, поскольку

входное сопротивление усилителя сабвуфера REL составляет 150 000 Ом, и он не создаёт дополнительной нагрузки на

вашу систему. Такая схема позволяет избежать и других отрицательных последствий, т.к. усилительный тракт не

дополняется новыми электронными компонентами.

Вход высокого уровня.

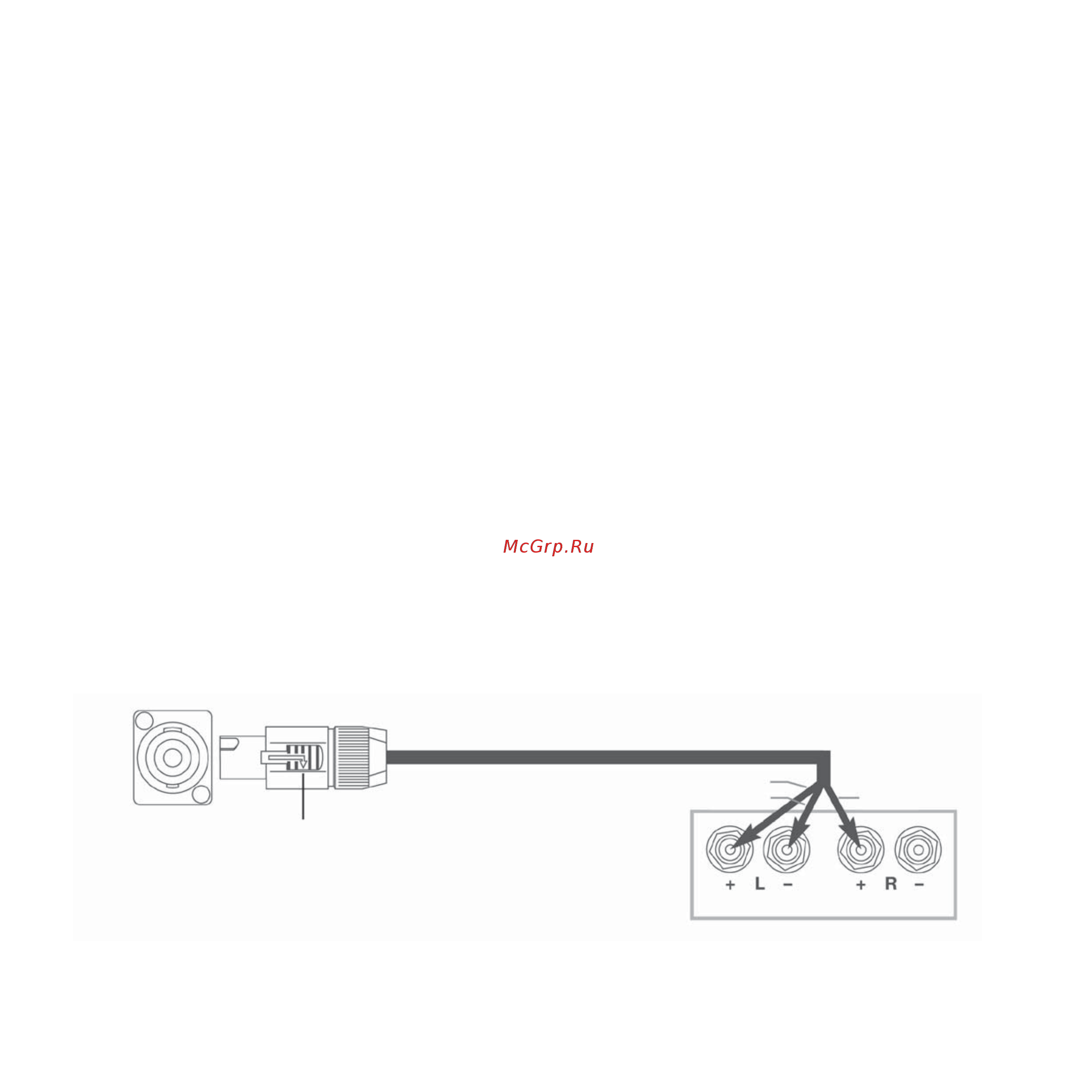

Выполните соединение, как показано ниже. Подключите красный кабель к красной клемме усилителя для правой АС,

желтый кабель – к красной клемме усилителя для левой АС, и чёрный кабель – к черной клемме усилителя для левой

или правой АС, но не к обеим сразу. Вставьте штекер Neutrik Speakon в гнездо Neutrik Speakon высокого уровня.

Выходы усилителя для основных АС

Отпустите

рычаг

Вход

высокого

уровня

Соединительный кабель высокого уровня Neutrik Speakon

(входит в комплект поставки)

КрасныйЧёрный

Жёлтый
