Подсоединение акустической системы
ПРИМЕЧАНИЕ
0
Перед подключением акустической системы отключите шнур питания
устройства из розетки.
0
Выполняйте подсоединение таким образом, чтобы центральные проводники
кабеля акустической системы не выступали из клеммы громкоговорителя.
Возможно срабатывание схемы защиты при соприкосновении центральных
проводников с задней панелью или при соприкосновении проводов + и -
друг с другом. (“Схема защиты” (v
стр. 52))
0
Запрещается прикасаться к клеммам акустической системы при
включенном сетевом шнуре. Это может привести к поражению
электрическим током.
0
Для работы с усилителем используйте акустические системы с
сопротивлением, указанным в таблице ниже.
Клеммы динамиков,
используемые с
данным
устройством
Количество
подключенных
динамиков
Динамик
Сопротивление
SPEAKERS A
(Стандартное
подключение)
2 (одна акустическая
система)
4 – 16 Ω/Ом
SPEAKERS B
2 (одна акустическая
система)
4 – 16 Ω/Ом
SPEAKERS A и
SPEAKERS B
4 (две акустические
системы)
8 – 16 Ω/Ом
SPEAKERS A и
SPEAKERS B
(Соединение
посредством
раздвоенных
выводов)
2 (одна акустическая
система)
4 – 16 Ω/Ом
o

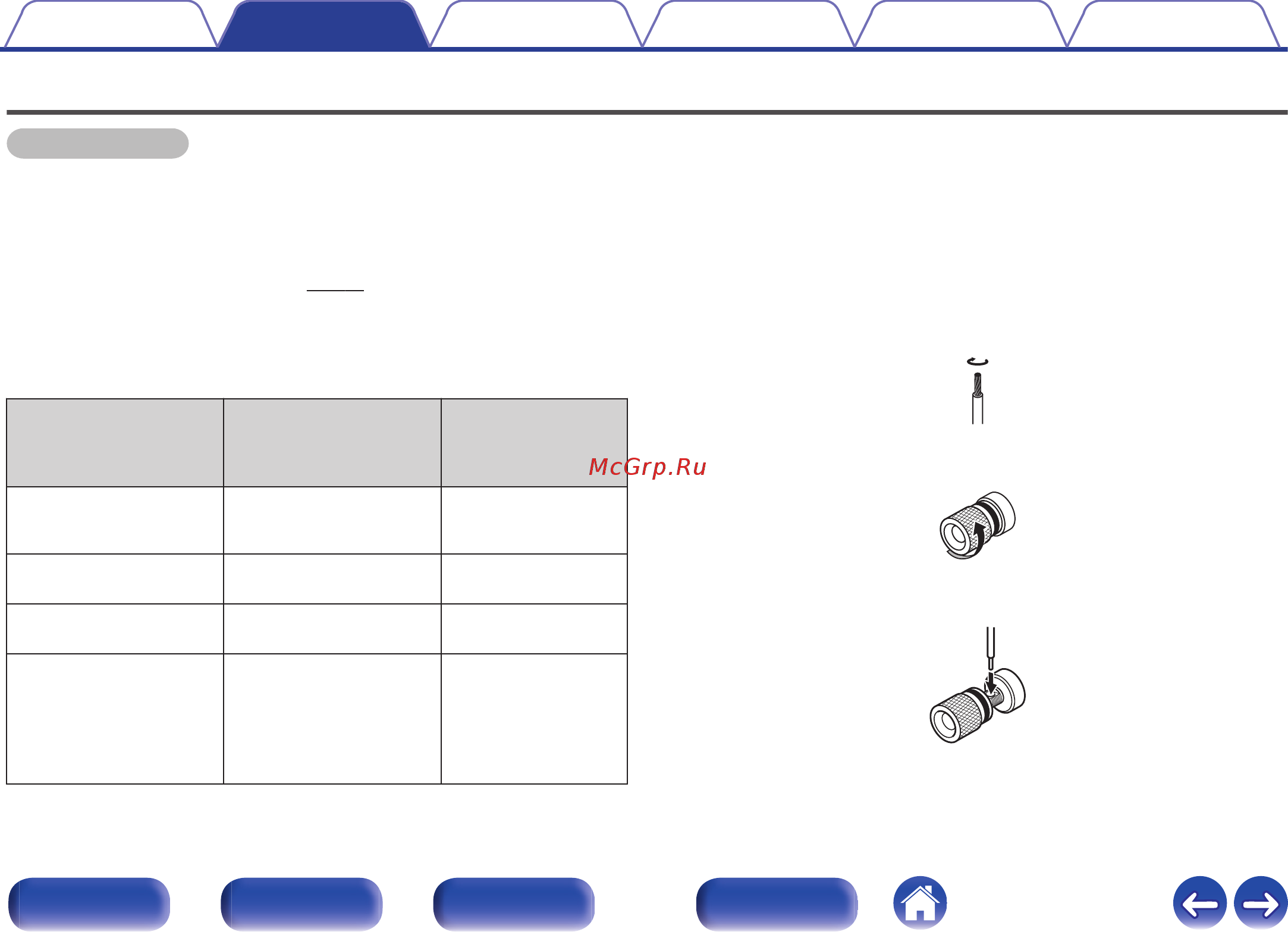

Подключение кабелей к акустической
системе
Внимательно проверьте левый (Л) и правый (П) каналы и полярность
+ (красный) и – (черный) на колонках, присоединенных к устройству,
и подключите каналы в соответствии с указанной маркировкой.
1
Срежьте около 10 мм изоляции с провода колонок, затем
или крепко скрутите сердечник провода, или
воспользуйтесь клеммами для подключения.
.
2
На колонках поверните разъемы для подключения
против часовой стрелки и немного ослабьте их.
.
3
Вставьте многожильный провод кабеля динамиков
полностью в разъем динамиков.
.
Содержание Подсоединения
Воспроизведение
Установки Рекомендации Приложение
17
