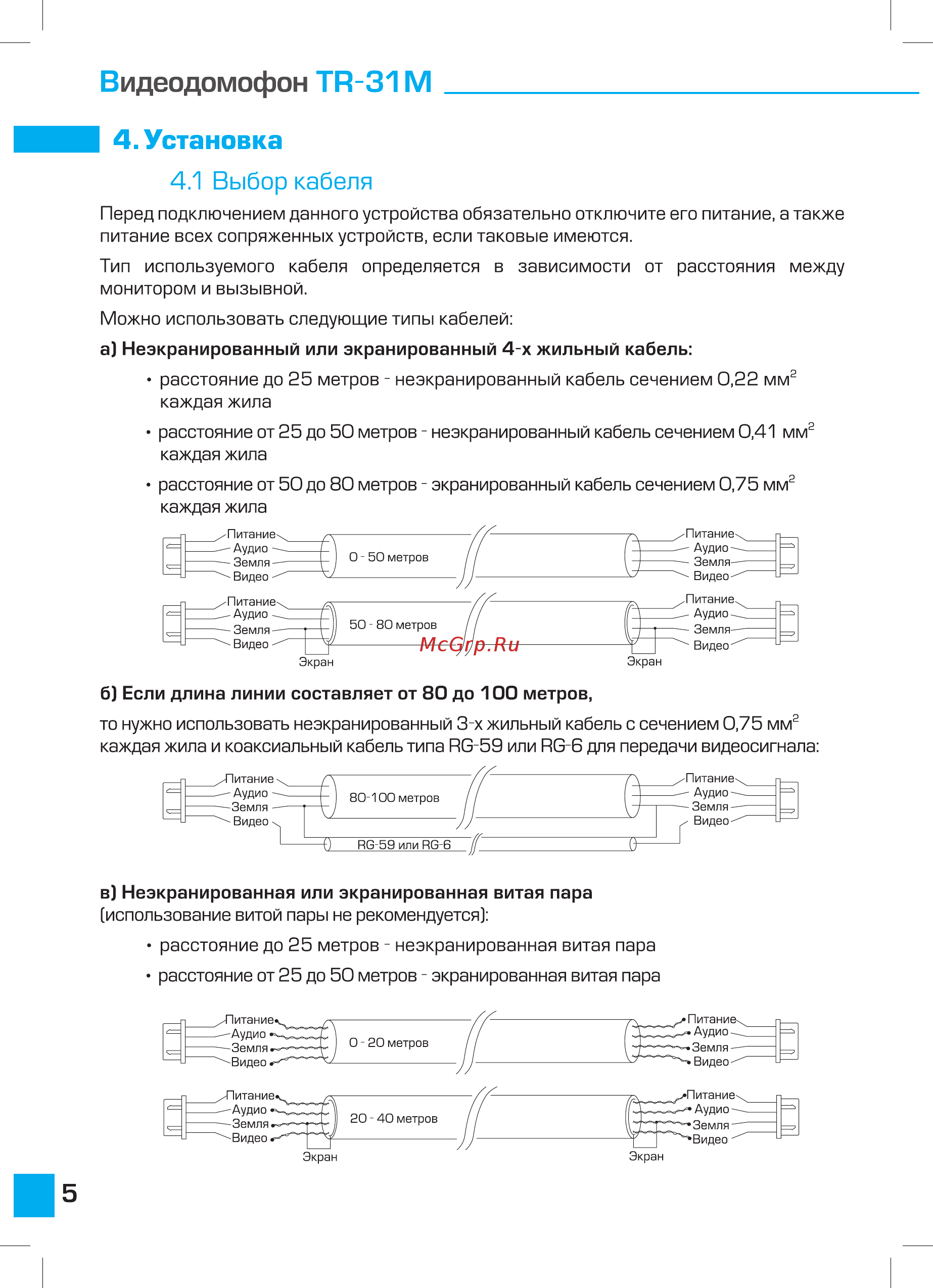

Видеодомофон TR 31М___________________________________ 4 Установка 4 1 Выбор кабеля Перед подключением данного устройства обязательно отключите его питание а также питание всех сопряженных устройств если таковые имеются Тип используемого кабеля определяется в зависимости от расстояния между монитором и вызывной Можно использовать следующие типы кабелей а Неэкранированный или экранированный 4 х жильный кабель расстояние до 25 метров неэкранированный кабель сечением 0 22 ммг каждая жила расстояние от 25 до 50 метров неэкранированный кабель сечением 0 41 мм2 каждая жила расстояние от 50 до 80 метров экранированный кабель сечением 0 75 мм2 каждая жила б Если длина линии составляет от 80 до 100 метров то нужно использовать неэкранированный З хжильный кабель с сечением 0 75 мм2 каждая жила и коаксиальный кабель типа RG 59 или RG 6 для передачи видеосигнала в Неэкранированная или экранированная витая пара использование витой пары не рекомендуется расстояние до 25 метров неэкранированная витая пара расстояние от 25 до 50 метров экранированная витая пара Аудио Земля Видео 0 20 метров Аудио Земля Видео 20 40 метров Аудио О Земля Видео 7 _ Экран ита н и е ____ X У у Аудио ОУУ у Экран Земля Видео L
