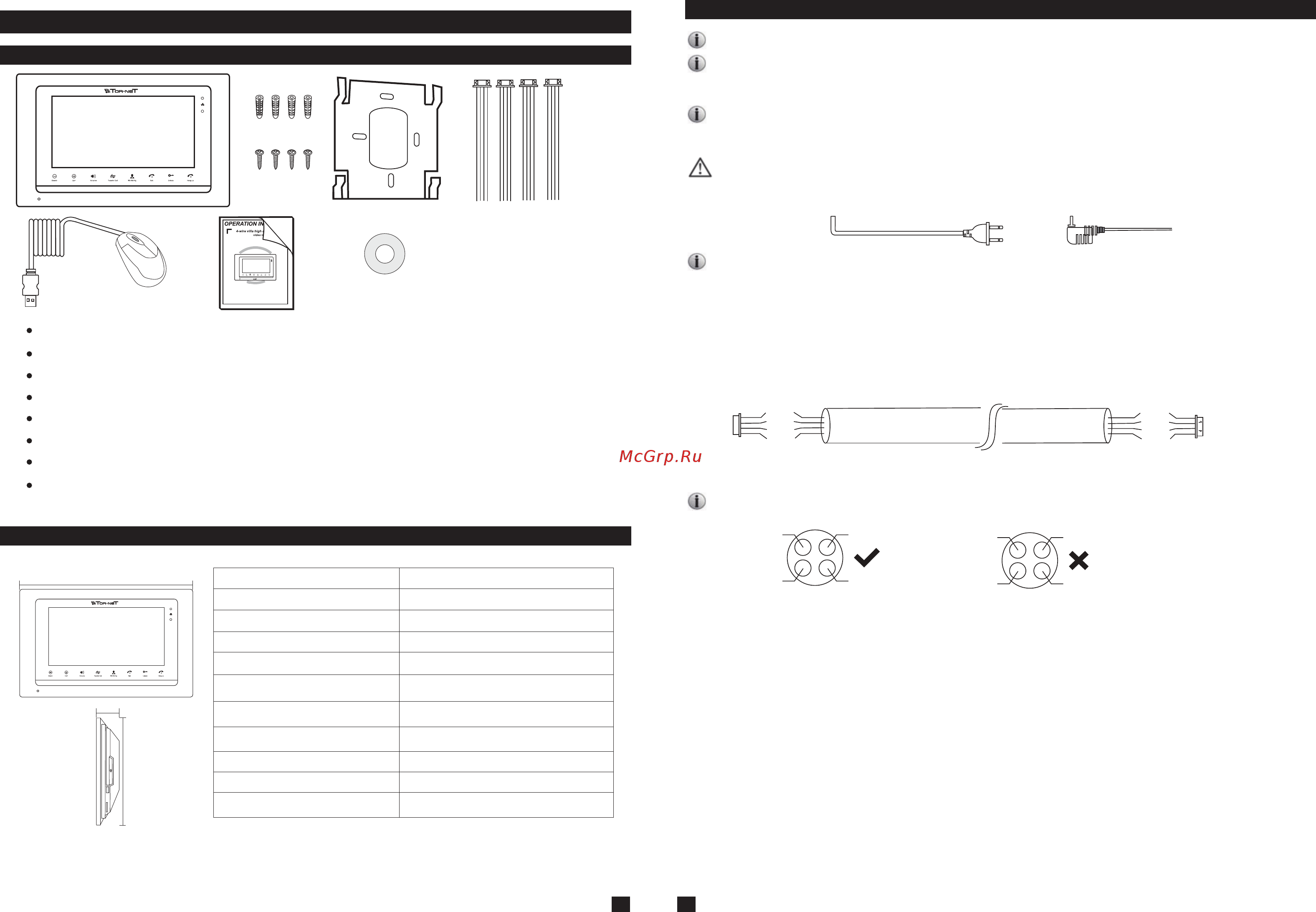

Tor-neT TR-31 IP SB [4/26] Характеристики монитора
![Tor-neT TR-31 IP SW [4/26] Характеристики монитора](/views2/1405170/page4/bg4.png)
. 5 . . 6 .
1. Описание внутреннего блока/монитора
1.1 Комплект поставки
1.2 Характеристики монитора
1.3 Указания по подключению
Электрозамки, блоки питания и вызывные панели в комплект не входят. Их следует приобретать отдельно.
В стандартной комплектации система поддерживает замки с нормально-открытым режимом отпирания двери.
Это означает, что обычно управляющий контакт разомкнут, а замок постоянно находится в закрытом
состоянии. При нажатии отпирающей кнопки контакт замыкается, а замок открывается.
Для программирования монитора предусмотрена перемычка 2P Short Pin. При установке перемычки монитор
становится главным. При извлечении перемычки монитор становится дополнительным. Для автоматического
завершения настройки следует включить электропитание устройства.
Для питания монитора может использоваться встроенный либо внешний блок питания (опция), в зависимости
от комплекта поставки. Мониторы со встроенным блоком питания работают в широком диапазоне входных
напряжений (100 – 240 В пер.). Перед началом установки следует извлечь штекер из розетки (как показано
ниже).
При присоединении кабелей соблюдайте маркировку во избежание неправильного подключения.
Рекомендации по выбору типа и размера кабеля:
1. Обычный 4-жильный неэкранированный кабель "витая пара";
2. Рекомендуемое расстояние от вызывной панели до наиболее удаленного монитора:
не более 28 м (4*0,2 мм
2
);
не более 50 м (4*0,3 мм
2
);
не более 80 м (4*0,5 мм
2
).
Во избежание возникновения помех рекомендуется присоединять кабели по следующей схеме:
Монитор ----------------------------------------------------------------------------------------
Пластиковый дюбель -----------------------------------------------------------------------
Шуруп -------------------------------------------------------------------------------------------
Кронштейн -------------------------------------------------------------------------------------
Соединительный кабель (4 провода)---------------------------------------------------
Краткое руководство пользователя-----------------------------------------------------
USB мышь -------------------------------------------------------------------------------------
Компакт-диск по установке ---------------------------------------------------------------
(с полным руководством пользователя и ПО для мобильного телефона сAndroid)
1 шт.
4 шт.
4 шт.
1 шт.
4 шт.
1 шт.
1 шт.
1 шт.
210 мм
27 мм
334 мм
Дисплей
Разрешение
10.1", TFT LCD (16:9)
1024(гор.) х 600(верт.) (RGB)
Макс. длительность разговора
Потребление тока
в режиме ожидания
Потребление тока
в рабочем режиме
Источник питания
Диапазон раб.температур
Установка
Режим интеркома
1 A макс.
Накладной монтаж
1,5 A макс.
2 минуты
Формат видеосигнала
PAL/NTSC
Полудуплексная связь
Встроенный ( AC100 В ~ 240 В)
-10°C…+60°C
Габаритные размеры
334 х 210 х 27мм
Питание+ Видео
Аудио
Общий
Общий
Аудио
Питание+ Видео
неэкранированный кабель
АУДИО
ОБЩИЙ
ВИДЕО
12В
АУДИО
ОБЩИЙ
ВИДЕО
12В
