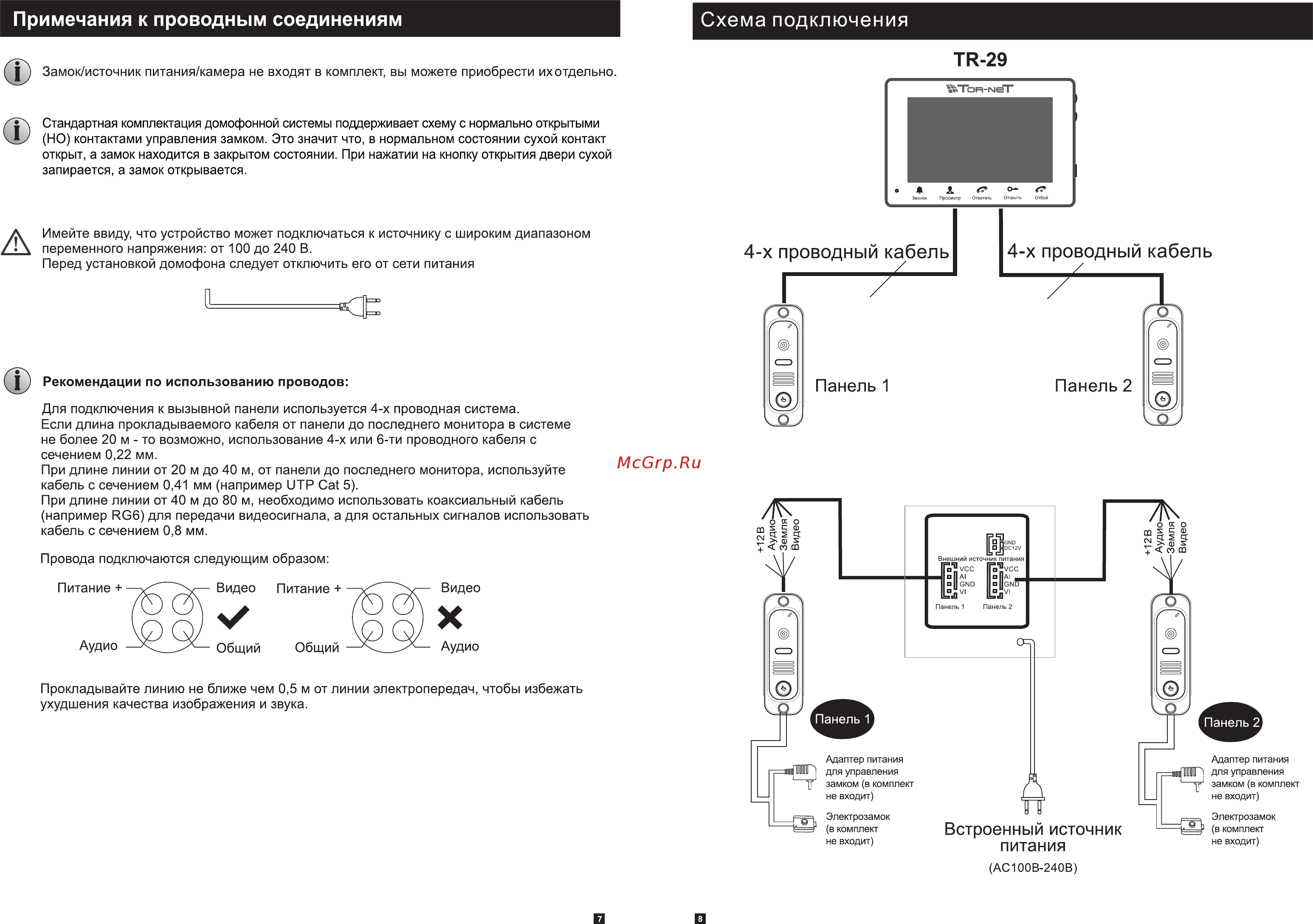

Примечания к проводным соединениям Схема подключения TR 29 Замок источник питания камера не входят в комплект вы можете приобрести ихотдельно Ф Стандартная комплектация домофонной системы поддерживает схему с нормально открытыми НО контактами управления замком Это значит что в нормальном состоянии сухой контакт открыт а замок находится в закрытом состоянии При нажатии на кнопку открытия двери сухой запирается а замок открывается Имейте ввиду что устройство может подключаться к источнику с широким диапазоном переменного напряжения от 100 до 240 В Перед установкой домофона следует отключить его от сети питания 4 х проводный кабель 4 х проводный кабель Рекомендации по использованию проводов Для подключения к вызывной панели используется 4 х проводная система Если длина прокладываемого кабеля от панели до последнего монитора в системе не более 20 м то возможно использование 4 х или 6 ти проводного кабеля с сечением 0 22 мм При длине линии от 20 м до 40 м от панели до последнего монитора используйте кабель с сечением 0 41 мм например UTP Cat 5 При длине линии от 40 м до 80 м необходимо использовать коаксиальный кабель например RG6 для передачи видеосигнала а для остальных сигналов использовать кабель с сечением 0 8 мм Провода подключаются следующим образом Видео X Аудио Прокладывайте линию не ближе чем 0 5 м от линии электропередач чтобы избежать ухудшения качества изображения и звука Адаптер питания а1Л1ИГ для управления замком в комплект не входит Электрозамок в комплект иевхолит Адаптер питания ИГ для управления 1замком в комплект не входит Встроенный источник питания АС1 00В 240В Электрозамок в комплект не входит
