Tor-neT TR-29M B [5/9] Эксплуатация

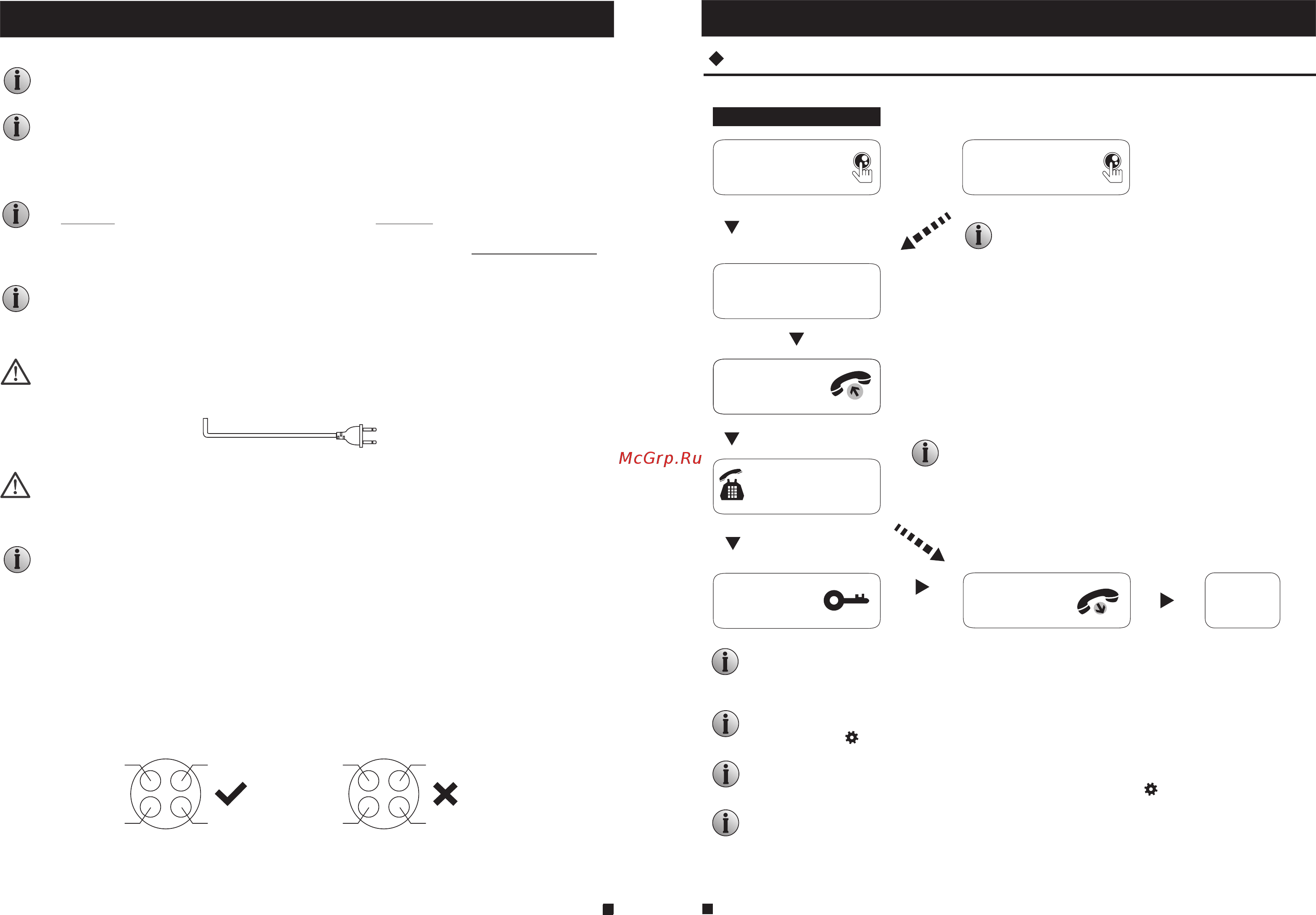

![Tor-neT TR-29M B [5/9] Эксплуатация](/views2/1405176/page5/bg5.png)
Вызов с вызывной панели
Режим ожидания
Посетитель нажимает
на кнопку вызова на
первой вызывной панели
Будет играть мелодия вызова
(слышна как на домофоне,
так и на панели)
Изображение посетителя
автоматически появится
на экране домофона
Нажмите кнопку
«Ответ»
Сигнал вызова прекращается
Начнется разговор
с посетителем
Длительность разговора
составляет 120 секунд
Нажмите кнопку
«Открыть» на
домофоне
Посетитель нажимает
на кнопку вызова на
второй вызывной панели
Примечание:
Если нажать на кнопку вызова одновременно на двух вызывных
панелях, то будет отображаться картинка с панели,
кнопка которой была нажата первой, если не нажать кнопку вызова
еще раз. После того, как домофон перейде
т в режим ожидания,
индикации о вызове, на который не было ответа, на домофоне
не будет.
Примечан
ие:
Домофон автоматически перейдет в режим ожидания, если вы
не ответили на входящий вызов в течении 60 секунд.
Конец
Срабатывает
реле панели
。
Эксплуатация
Нажмите кнопку
«Повесить трубку»
Изображение и звук с вызывной панели будут работать в течение 20 секунд после
нажатия кнопки открытия - это позволяет убедится, что дверь открылась и посетитель
вошел.
Во время ответа может быть записано видео. Остановить запись можно вручную,
сдвинув кнопку вниз
Имейте ввиду, что устройство может подключаться к источнику с широким диапазоном
переменного напряжения: от 100 до 240 В.
Перед установкой домофона следует отключить его от сети питания
Рекомендации по использованию проводов:
Для подключения к вызывной панели используется 4-х проводная система.
Провода подключаются следующим образом:
Питание +
Видео
Аудио
Общий
Общий
Аудио
Питание +
Видео
Вы должны подключать вызывные панели и камеры к главному домофону. Разъем, обозначенный
как Панель 1, используется для первой вызывной панели а Панель 2 для второй вызывной панели. –
Подключение дополнительных домофонов происходит последовательно один за другим.
Дополнительные домофоны в системе подключаются к главному от разъема Выход к следуещему.
Будьте внимательны, режим домофона «Основной» или «Дополнительный», выбирается из меню.
Домофон будет находится в системе как главный, если Вы выбрали «Основной».
Если домофон используется как дополнительный, то в меню необходимо выбрать «Дополнит».
Примечания к проводным соединениям
Замок/источник питания/камера не входят в комплект, вы можете приобрести их отдельно.
Стандартная комплектация домофонной системы поддерживает схему с нормально открытыми
(НО) контактами управления замком. Это значит что, в нормальном состоянии сухой контакт
открыт, а замок находится в закрытом состоянии. При нажатии на кнопку открытия двери сухой
запирается, а замок открывается.
Данный домофон имеет возможность подключения к нему внешних видеокамер и
аналогового монитора. Монитор и камеры запитываются отдельно и подключаются
к разъёмам «Камеры» для видеокамер и к разъёму «ТВ-Выход» для монитора.
Если длина прокладываемого кабеля от панели до последнего монитора в системе
не более 20 м - то возможно, использование 4-х или 6-ти проводного кабеля с
сечением 0,22 мм.
При длине линии от 20 м до 40 м, от панели до последнего монитора, используйте
кабель с сечением 0,41 мм (например UTP Cat 5).
При длине линии от 40 м до 80 м, необходимо использовать коаксиальный кабель
(например RG6) для передачи видеосигнала, а для остальных сигналов использовать
кабель с сечением 0,8 мм.
Прокладывайте линию не ближе чем 0,5 м от линии электропередач, чтобы избежать
ухудшения качества изображения и звука.
7
8
Во время вызова, просмотра или во время разговора, фотоснимок или видеозапись
посетителя можно сделать в ручном режиме, сдвинув кнопку вверх
Во время просмотра вызывных панелей, можно управлять замком нажимая клавишу
«Открыть». Также во время просмотра панелей будет транслироваться звук от панели
в сторону домофона. Для активации передачи звука от домофона в сторону панели,
необходимо нажать клавишу «Ответить» один раз.
