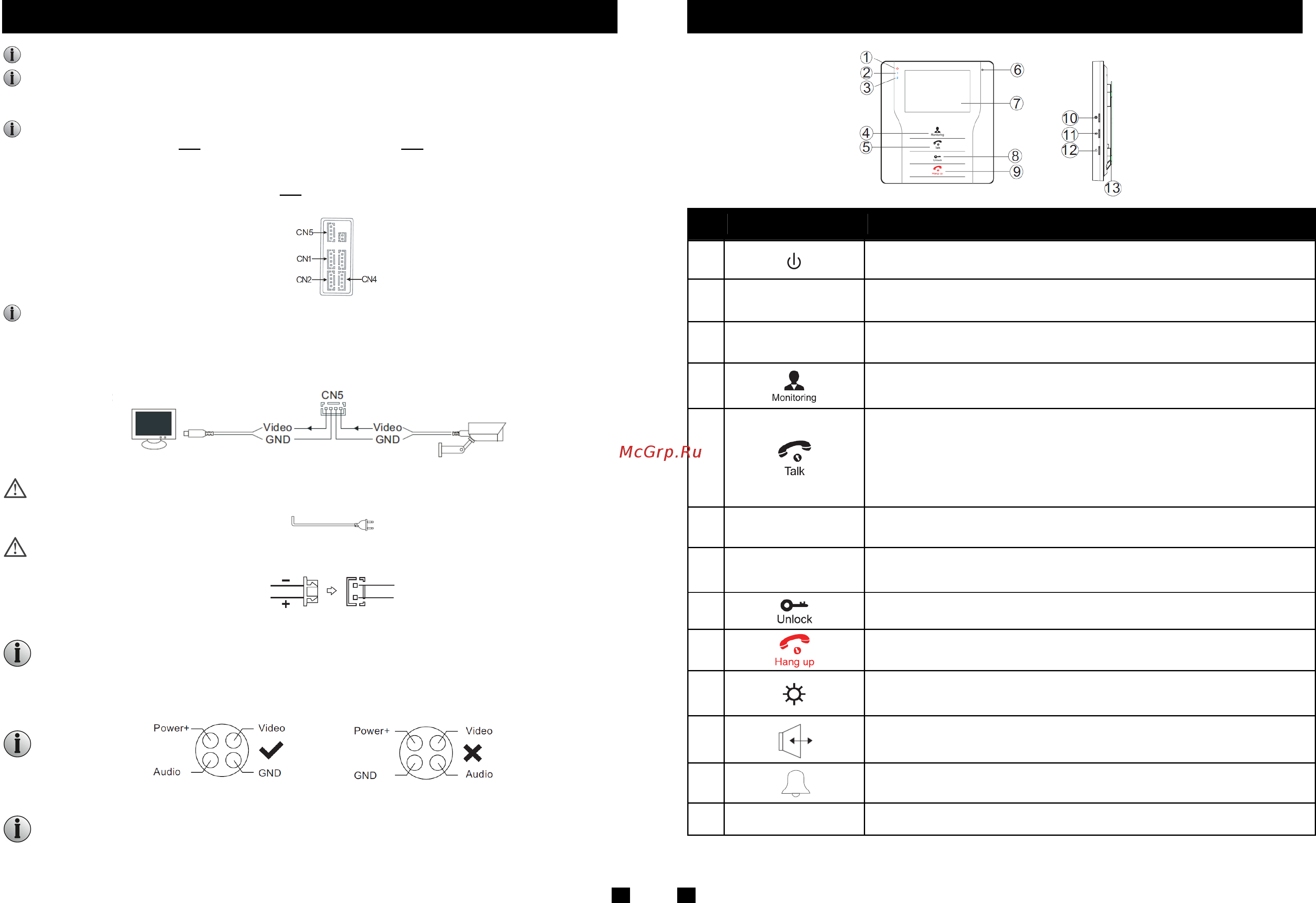

Указания по подключению
Электрозамки в комплект не входят. Их следует приобретать отдельно.
В стандартной комплектации система поддерживает замки с нормально-открытым режимом отпирания двери.
Это означает, что обычно управляющий контакт разомкнут, а замок постоянно находится в закрытом
состоянии. При нажатии отпирающей кнопки контакт замыкается, а замок открывается.
К главному монитору можно подключить обе вызывных панели, для этого следует присоединить вызывную
панель 1 к соединителю CN1
, а вызывную панель 2 к соединителю CN2. Подключение других дополнительных
мониторов выполняется последовательно один к другому, а дополнительное подключение последнего
дополнительного монитора (соседнего с главным монитором) выполняется непосредственно к главному
монитору (к соединителю с маркировкой CN4
). Внутренний монитор может быть назначен главным или
дополнительным с помощью интерфейса.
Для программирования монитора предусмотрена перемычка 2P Short Pin (смотрите пп. и на стр. 5). При
установке перемычки монитор становится главным. При извлечении перемычки монитор становится
дополнительным. Кроме того, предусмотрено подключение одной внешней камеры, если требуется более
четкое изображение, а также подключение внешнего дисплея. Схема подключения (соединитель CN5)
приведена ниже:
Внешний монитор Внешняя камера
(Видео)
(Земля)
(Видео)
(Земля)
Мониторы со встроенным блоком питания работают в широком диапазоне входных напряжений (100 – 240 В
пер.). Перед началом установки следует извлечь штекер из розетки (как показано ниже).
При использовании внешнего блока питания следует убедиться в правильности выбора разъема питания
(маркировка J1) во избежание повреждения оборудования.
Черный
Красный
Питание -
Питание +
Во избежание ошибок при подключении следует обращать внимание на маркировку кабелей.
Рекомендации по выбору типа и размера кабеля.
В случае обычного неэкранированного (1.4C) кабеля типа "витая пара":
при расстоянии 28 м – 4*0,2 мм
2
; при расстоянии 50 м – 4*0,3 мм
2
; при расстоянии 80 м – 4*0,5 мм
2
Во избежание наведения помех подключение следует выполнять по следующей схеме:
(Видео)
(Видео)
(Аудио)
(Аудио)
(Земля)
(Земля)
(Питание +) (Питание +)
Обращаем внимание, что вызывная панель, подключенная к разъему CN2, используется для наблюдения за
дверью, если на вызывной панели установлена скрытая камера. К соединителю CN2 можно подключить только
одно устройство, поэтому следует выбрать что-то одно между вызывной панелью 2 и камерой.
Необходимо учитывать, что максимальный электрический ток камеры составляет 300 мА.
Монитор
Поз.
Наименование Описание
1
Светодиодный индикатор питания монитора. Загорается после включения питания
устройства. Мигает при работе в режиме разговора.
2 1
Светодиодный индикатор вызывной панели 1 (DOOR 1). Горит при работе
вызывной панели 1 в режиме наблюдения или при нажатии кнопки вызова на ней.
3 2
Светодиодный индикатор вызывной панели 2 (DOOR 2). Горит при работе
вызывной панели 2 в режиме наблюдения или при нажатии кнопки вызова на ней.
4
Просмотр изображения, передаваемого с камеры вызывной панели в режиме
реального времени.
5
1. Нажать для установления голосовой связи с вызывной панелью, если панель
работает в режиме наблюдения или посетитель нажал на ней кнопку вызова (Call).
2. Во время разговора длительное нажатие служит для переадресации вызова на
другой монитор.
3. В режиме ожидания кнопка служит для установления внутренней связи между
мониторами.
6 Микрофон
Передает звук на вызывную панель.
7 TFT-дисплей
Для просмотра изображений посетителей.
8
При нажатии этой кнопки выполняется отпирание замка двери.
9
При нажатии этой кнопки завершается разговор с посетителем, и монитор
переходит в режим ожидания.
10
Кнопка вызова меню настройки. Помимо нажатия, используется прокрутка вверх-
вниз.
11
Регулировка громкости связи на мониторе во время разговора.
12
Регулировка громкости звонка на мониторе.
13 Динамик Воспроизводит звук с вызывной панели.
