Tor-neT TR-33M W [4/10] Провода подключаются следующим образом
![Tor-neT TR-33M W [4/10] Провода подключаются следующим образом](/views2/1405184/page4/bg4.png)
. 5 . . 6 .
Примечание.
При использовании мониторов со встроенным источником питания камеры должны иметь внешний источник питания.

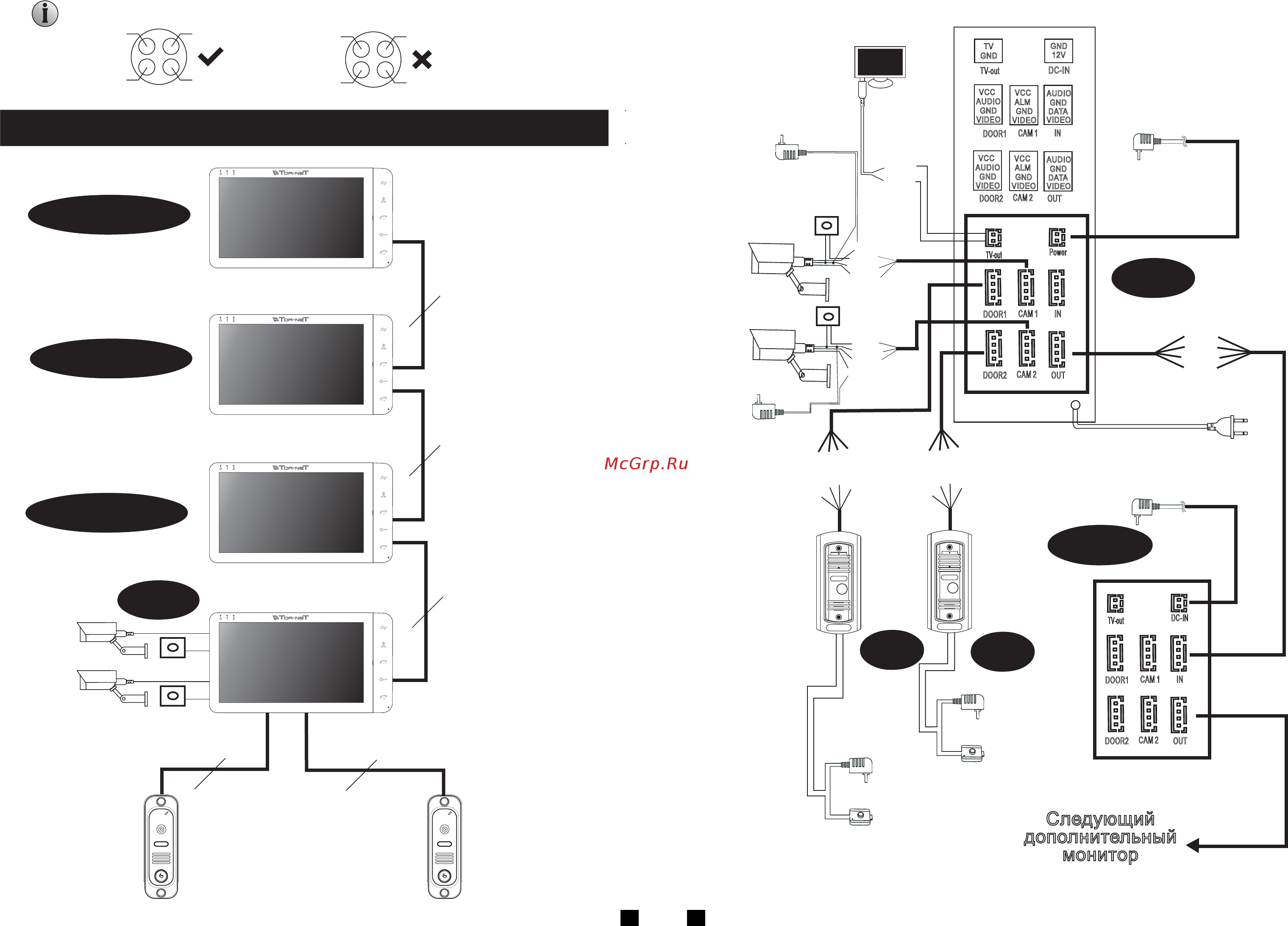

Схема подключения
Провода подключаются следующим образом:
Питание+ Видео
Аудио
Земля
Земля
Аудио
Питание+ Видео
Панель 1 Панель 2
4-х проводный
кабель
4-х проводный
кабель
4-х проводный
кабель
TR-33M
Камера1
Камера2
Основной
Монитор 3
Монитор 2
Монитор 1
4-х проводный кабель
4-х проводный кабель
Датчик
движения
Датчик
движения
ALM
Power
CAM 1
TV-out
CAM 2
IN
DOOR1
DOOR2
OUT
12V
GND
GND
TV
VIDEO
GND
AUDIO
VCC
VIDEO
GND
AUDIO
VCC
VIDEO
GND
ALM
VCC
VIDEO
GND
ALM
VCC
VIDEO
DATA
GND
AUDIO
VIDEO
DATA
GND
AUDIO
DC-IN
TV-out
CAM 1 IN
DOOR1
CAM 2
DOOR2
OUT
КАМЕРА1
КАМЕРА2
D
C
1
2
V
ALM
DC-IN
CAM 1
TV-out
CAM 2
IN
DOOR1
DOOR2
OUT
Aудио
Земля
Земля
Земля
Земля
Данные
Видео
Видео
Видео
Видео
+12В
+12В
Датчик
движения 2
Датчик
движения 1
D
C
1
2
V
Аудио
Земля
Видео
Аудио
Земля
Видео
(DC 12В)--опция
(DC 12В)--опция
AC/DC
Адаптер питания
AC/DC
Электрозамок
для управления
замком
(в комплект не входит)
AC/DC
Адаптер питания
для управления
замком
(в комплект не входит)
(в комплект не входит)
AC/DC
Электрозамок
(в комплект не входит)
Следующий
дополнительный
монитор
Внешний источник питания
Встроенный источник питания
(AC100В -240В)
Внешний источник питания
Внешний
источник
питания
для «Камеры1»
AC/DC,
(в комплект
не входит)
Внешний
источник
питания
для
«Камеры2»
AC/DC,
(в комплект
не входит)
Вызывная
панель1
Вызывная
панель2
Основной
Дополни-
тельный
