STOUT SWH-1210-000075 [4/8] Указания по монтажу и эксплуатации

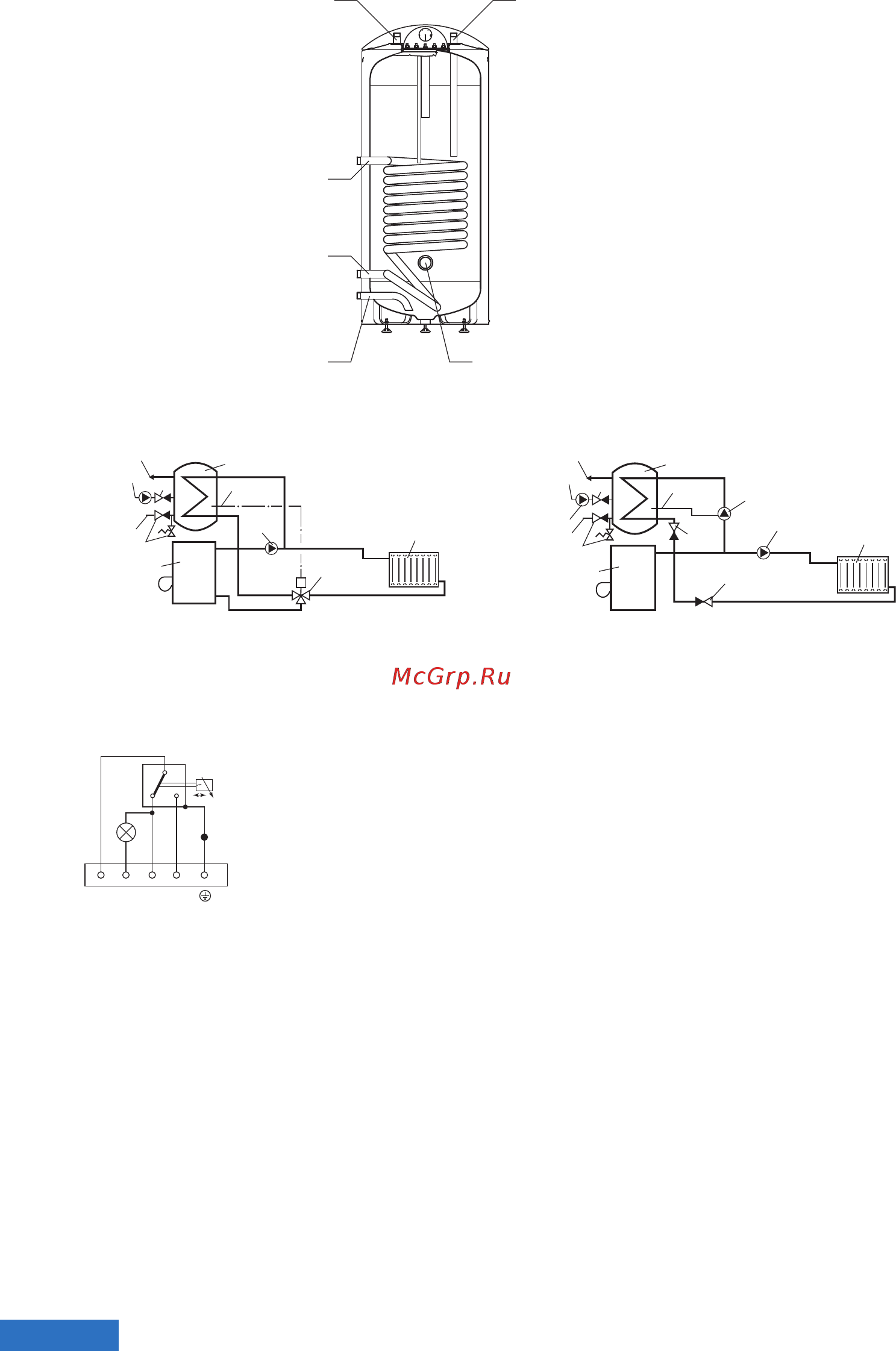

4. КОНСТРУКЦИЯ.

Примеры монтажа:

2 6

1. Бытовая горячая вода G3/4"

2. Бытовая холодная вода G3/4"

3. Рециркуляционный патрубок G3/4"

4. Прямая линия отопительной системы

5. Обратная линия отопительной системы G1"

6. Патрубок Rp6/4

Верхняя часть напольного бойлера и нижняя

часть настенного имеют декоративную пласти-

ковую крышку-накладку уникального дизайна.

Внутренняя рабочая поверхность водонагрева-

теля имеет эмалевое покрытие по всей поверх-

ности.

Теплоизоляция выполнена из пентана.

Применение водонагревателей STOUT для горячего водоснабжения индивидуального жилого здания

1 – котел, 2 – система отопления, 3 – циркуляционный насос системы отопления, 4 – водонагреватель, 5 – зарядочный

насос водонагревателя, 6 – датчик термостата, 7 – трубопровод холодной воды, 8 – трубопровод горячей воды, 9 – циркуля-

ционный трубопровод системы ГВС, 10 – циркуляционный насос системы ГВС, 11 – обратный клапан, 12 – циркуляционный

насос контура котла, 13 – переключающий трехходовой клапан, 14 – моноблочный обратно-предохранительный клапан

Трехпозиционный термостат

в положении нагрев.

1 2

Anod

230V 50Hz

N S Ch

5. УКАЗАНИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ.

Изделие рекомендуем эксплуатировать в помещениях с температурой воздуха от +5 до +45 °C. Место мон-

тажа необходимо выбирать таким образом, чтобы иметь доступ к входным и выходным патрубкам бойлера,

а также доступ для замены магниевого анода.

Установка настенного бойлера.

Выбранная, для монтажа, стена должна выдерживать вес заполненного водой бойлера, в случае если стена

не достаточно прочная, то с другой стороны стены целесообразно использовать укрепляющие пластины

из металла.

Замена анода.

Для замены активного анода, необходимо оставить свободное место 200 мм под нижней пластиной.

Установка напольного бойлера.

Вертикальное положение необходимо обеспечивать регулировкой подставки.

Бойлер необходимо установить таким образом, чтобы его расстояние от стены было как минимум 50 мм.

Сцелью снятия закрывающей крыши для чистки водонагревателя внутри, между корпусом водонагревате-

ля и стеной или прочими строительными элементами необходимо оставить расстояние как минимум 70 см.

С трехходовым переключающим клапаном С зарядочным насосом
