Руководство по монтажу и эксплуатации
CHIGO AIR-CONDITIONING
Изоляция трубопровода
Убедитесь, что теплоизолированы все места соединения труб и штуцеров газовой и
жидкостной линии. Между отрезками изоляции не должно быть зазора.
Если теплоизоляция некачественная или в ней есть промежутки, то на открытых по-
верхностях труб будет конденсироваться вода.
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Внешний источник питания кондиционера должен иметь провод заземления, соеди-
ненный с заземлением внутреннего и наружного блока.
Монтаж электропроводки должен осуществляться персоналом, имеющим необходи-
мую квалификацию, в соответствии с электрическими коммутационными схемами.
В электропроводке должен быть предусмотрен автоматический выключатель (разъ-
единитель), обеспечивающий физическое разъединение контактов всех активных
проводников, в соответствии с требованиями к монтажу электроустановок.

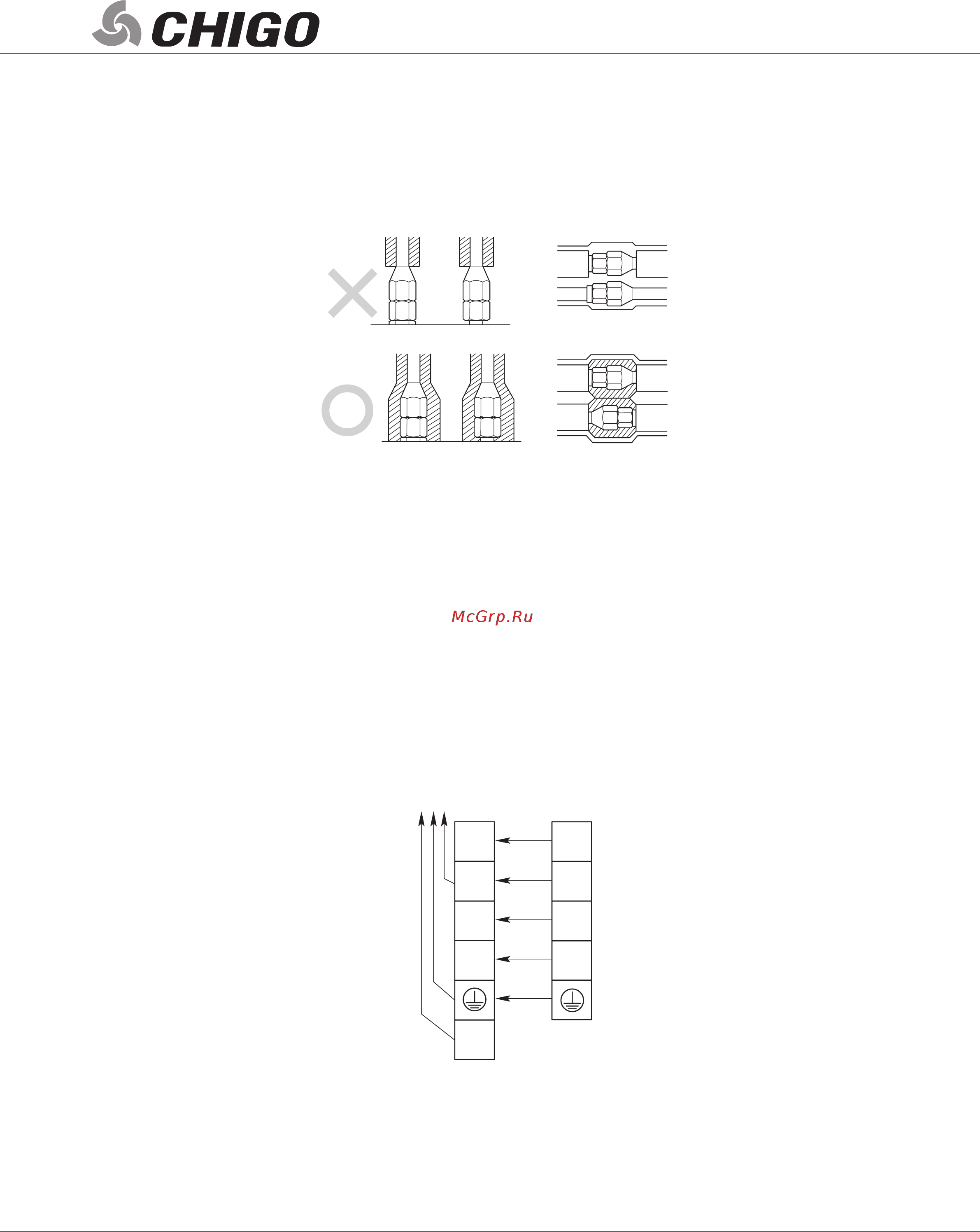

Схема электрических соединений внутренних блоков с наружным
Наружный
блок
Питание
Внутренний
блок
L
1
2(N)
3
4
1
2
3
4
