Immergas UBS 160 [4/10] Функционирование

4. ФУНКЦИОНИРОВАНИЕ

Нагревание технической воды тепловой энергией посредством теплообменника

Запорные клапаны теплообменника должны быть открыты, тем самым обеспечивается проток отопительной воды

из системы водяного отопления.

Вместе с запорным клапаном на впуск к теплообменнику рекомендуется установить воздуховыпускной клапан, с

помощью которого по мере необходимости, особенно в начале отопительного сезона, проводится выпуск воздуха

из теплообменника (рис. 1).

Время нагревания посредством теплообменника зависит от температуры входящей холодной воды, емкости бака

и мощности котла.

5. ПАНЕЛЬ

Устройства управления водонагревателями объемом 100–200 л находятся под прозрачной крышкой панели

управления.

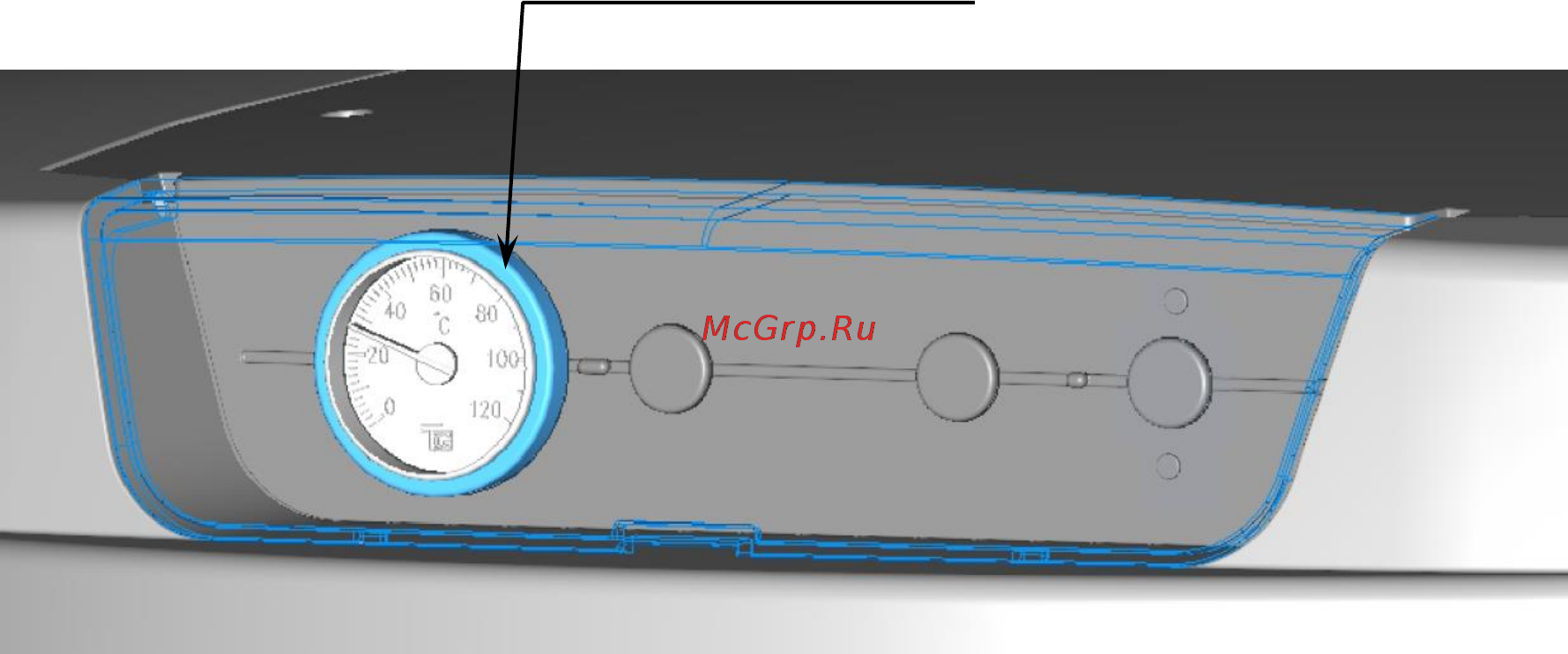

ПАНЕЛЬ ВОДОНАГРЕВАТЕЛЕЙ UBS100, UBS 160, UBS 200

Капиллярный термометр

6. ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Подключение водонагревателей к водопроводу изображено на рис. 1. Для возможного отключения

водонагревателя на входах и выходах технической воды необходимо смонтировать резьбовые соединения G ¾“.

Если линия ГТВ оборудована циркуляционным контуром, подключается «обратка» к входу, обозначенному как

ЦИРКУЛЯЦИЯ.

Типы UBS 100, UBS 160 оборудованы сливным выходом. У типa UBS 200 на вход ГТВ необходимо установить

Т-образную арматуру со сливным клапаном.

Водонагреватель должен быть оборудован предохранительным клапаном. Предохранительный клапан

устанавливается на впуске холодной воды, который обозначен синим кольцом.

Водонагреватели должны быть оснащены сливным клапаном.

Каждый напорный водонагреватель должен быть оборудован предохранительным клапаном с пружиной.

Предохранительный клапан должен быть легко доступен и располагаться как можно ближе к водонагревателю.

Отводящий трубопровод должен иметь внутренний диаметр как минимум такой же, как и предохранительный

клапан. Предохранительный клапан устанавливается на высоте, обеспечивающей отвод капающей воды

самотеком. Рекомендуем установить предохранительный клапан на ответвление. Это обеспечит возможность

легкой замены без необходимости слива воды из водонагревателя. Для монтажа используются

предохранительные клапаны с фиксированным давлением, установленным производителем. Давление
