12
3-2
УСТНОВЩИКПОЛЬЗОВАТЕЛЬТЕХНИК
3.3 НЕИСПРАВНОСТИ, ИХ
ВЕРОЯТНЫЕ ПРИЧИНЫ И
СПОСОБЫ УСТРАНЕНИЯ.
ПРИМЕЧАНИЕ: Обслуживание должно
выполняться квалифицированным
персоналом (например, Сертифицированным
центром послепродажного технического
обслуживания).
- Запах газа. Причина — утечка из
газопровода. Проверьте герметичность
контура подачи газа.
- Неровное горение (пламя красного или
желтого цвета). Причина - загрязнение
горелки или засорение ламелей
теплообменника водонагревателя.
Очистите горелку или теплообменник со
стороны дымовых газов.
- На теплообменнике водонагревателя
образуется конденсат. Вероятная
причина - закупорка дымохода, или
несоответствие дымохода по длине или
сечению водонагревателю. Кроме того,
возможно, что водонагреватель работает
при слишком низкой температуре. В
этом случае нужно повысить рабочую
температуру водонагревателя.
- Срабатывание термостата перегрева.
Вероятные причины – неправильная работа
переключателя вода/газ или закупорка
теплообменника.
- Блокировка зажигания и блокировка
термостата дымохода. См. п. 2.6.
- Частое срабатывание предохранительного
термостата дымохода. Возможные причины:
- закупорка дымохода. Проверьте трубу
дымохода. Труба может быть засорена или
не подходить по высоте или по сечению
для водонагревателя;
- недостаточная вентиляция (см. п. 1.6).
- Слабый напор воды. Если образование
известкового налета (солей
кальция и магния) нарушило работу
системы водопровода, обратитесь
специализированную компанию для очистки
системы (например, в Сертифицированный
центр послепродажного технического
обслуживания). Чтобы обеспечить
сохранность и эффективную работу
водонагревателя, следует применять
очищающий препарат, не вызывающий
коррозии. При очистке нельзя пользоваться
инструментами, которые могут повредить
водонагреватель
3.4 ПЕРЕВОД ВОДОНАГРЕВАТЕЛЯ С
ОДНОГО ВИДА ГАЗА НА ДРУГОЙ.
В том случае, если требуется перенастроить
аппарат на тип газа, отличный от того, что
указан на заводской паспортной табличке,
необходимо заказать специальный комплект,
который обеспечит простую и быструю
перенастройку.
Операция по переводу на другой тип газа
должна выполняться квалифицированным
персоналом (например, Сертифицированным
центром послепродажного технического
обслуживания).
3.5
ПЕРЕХОД С МЕТАНА НА
СЖИЖЕННЫЙ ГАЗ.
Перевод водонагревателя на другой тип
газа можно легко выполнить, даже если
аппарат уже установлен. Перед выполнением
перенастройки убедитесь, что доступ газа в
аппарат перекрыт.
• Чтобы заменить форсунку запальной
горелки:
- отсоедините трубу подачи газа на
запальную горелку (Рис. 3-3 и 3-4);
- удалите форсунку запальной горелки;
- вставьте форсунку и прокладку из
предоставленного комплекта (Рис. 3-5).
• Чтобы заменить форсунки основной
горелки:

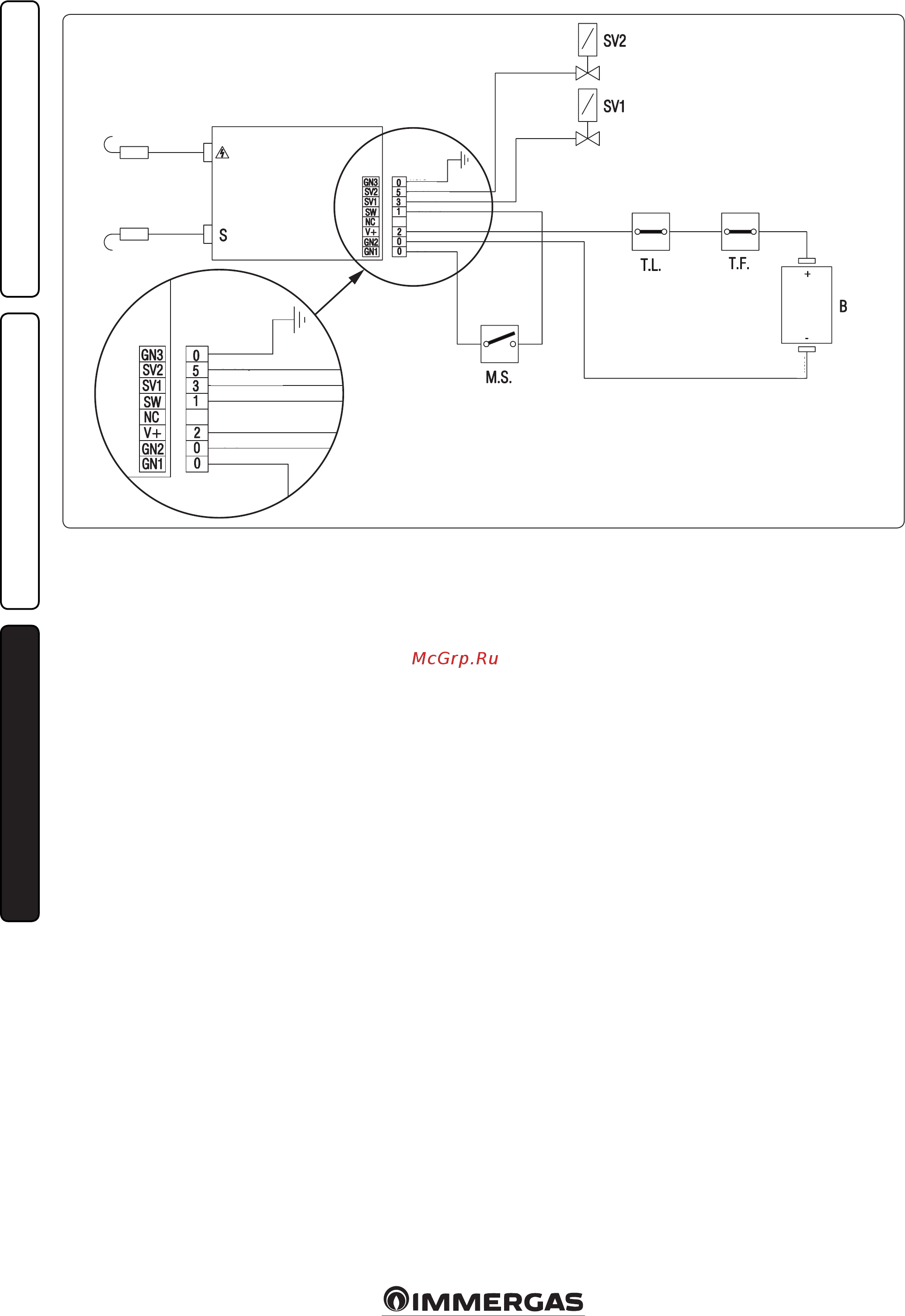

3.2 ЭЛЕКТРИЧЕСКАЯ СХЕМА.
GN3 - Заземление
SV2 - Клапан основной горелки
SV1 - Клапан запальной горелки
SW - Контакт микропереключателя
гидравлической системы
NC - Не используется
V+ - Электропитание - плюс
GN2 - Электропитание - минус
GN1 - Контакт микропереключателя
гидравлической системы
T.L. - Термостат перегрева
T.F. - Термостат дымохода
M.S. - Микропереключатель
гидравлической системы
B - Отсек для батарейки
- вывинтите винты крепления запальной
горелки (Рис. 3-6);
- вывинтите винты крепления газовой
рампы (Рис. 3-7);
- отодвиньте запальную горелку в сторону
(Рис. 3-8);
- вывинтите 4 винта крепления газового
крана (Рис. 3-9);
- Sотсоедините трубку подачи воды (Рис.
3-10);
- отсоедините провода микропереключателя
(Рис. 3-11);
- ослабьте крепление трубки, как показано
на Рис. 3-12 (часть 1), и переместите блок
воды/газа и газовую рампу вправо, как
показано на Рис. 3-13;
- отсоедините блок воды/газа и газовую
рампу от стойки подачи воды на Рис.
3-14 и Рис. 3-12 (часть 2) и одновременно
извлеките большую пружину и пружину
модулирующего клапана (Рис. 3-15);
- вывинтите форсунки и замените их на
форсунки из предоставленного комплекта
(Рис. 3-16).
• Замена модулирующего клапана:
Выполнив описанные выше операции,
переходите к следующему:
- замените модулирующий клапан на
клапан из предоставленного комплекта;
- вставьте клапан и большую пружину,
обращая внимание на направление (Рис.
3-17), и убедитесь, что перфорированный
диск направляющей пружины расположен
правильно (Рис. 3-18).
• Настройка регулятора подачи газа:
- удалите заглушку (Рис. 3-19);
- отрегулируйте винт регулятора подачи
газа таким образом, чтобы обеспечивалась
максимальная подача газа (диск должен
быть расположен строго горизонтально),
и убедитесь, что давление в системе
соответствует величинам, указанным в
таблице технических данных.
черный
оранжевый
коричневый
красный
зеленый
черный
черный
черный
коричневый
зеленый
черный
оранжевый
красный
черный
зеленый
оранжевый
коричневый
коричневый
черный
красный
красный
