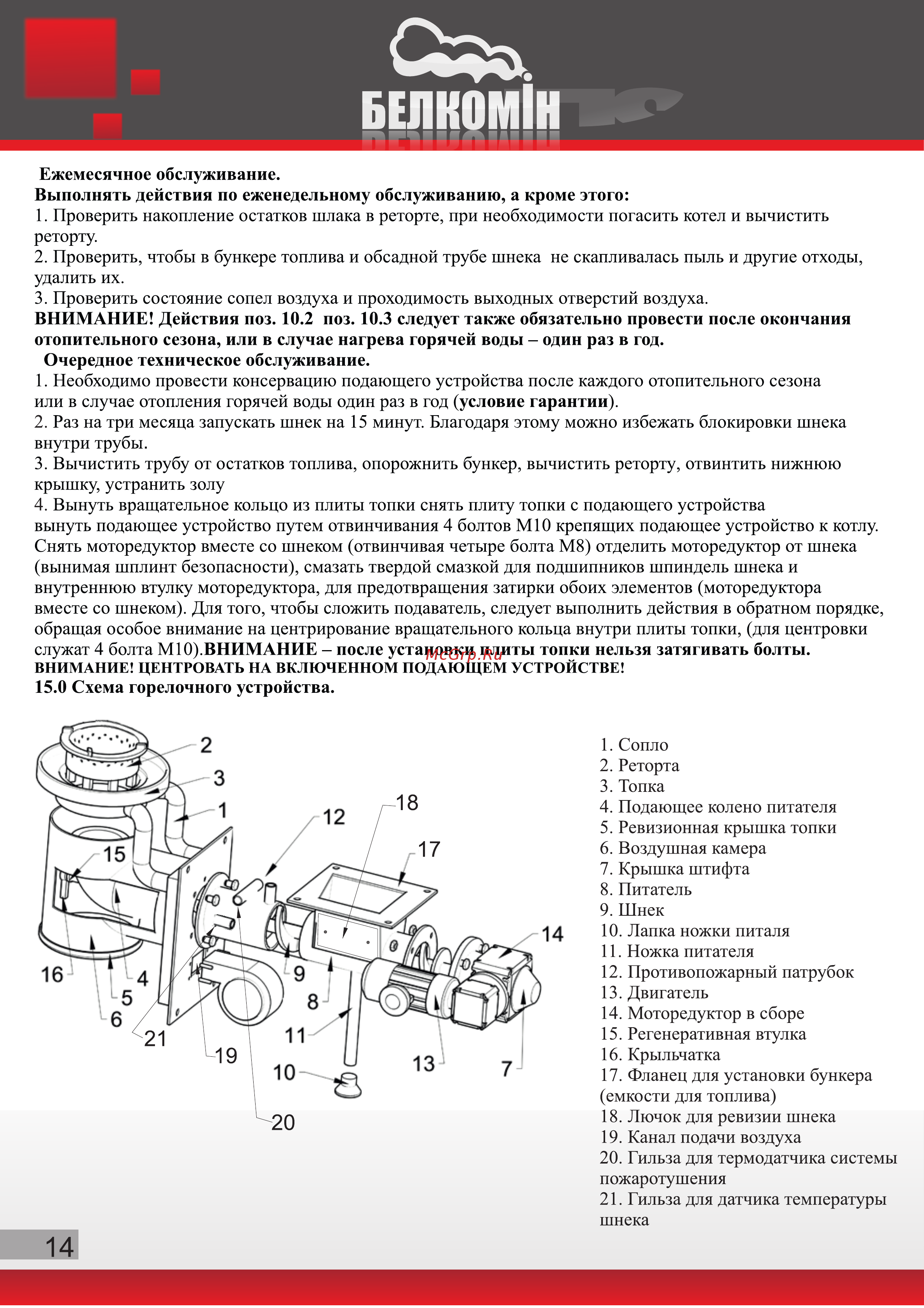

EEAKOMÍH Ежемесячное обслуживание Выполнять действия по еженедельному обслуживанию а кроме этого 1 Проверить накопление остатков шлака в реторте при необходимости погасить котел и вычистить реторту 2 Проверить чтобы в бункере топлива и обсадной трубе шнека не скапливалась пыль и другие отходы удалить их 3 Проверить состояние сопел воздуха и проходимость выходных отверстий воздуха ВНИМАНИЕ Действия поз 10 2 поз 10 3 следует также обязательно провести после окончания отопительного сезона или в случае нагрева горячей воды один раз в год Очередное техническое обслуживание 1 Необходимо провести консервацию подающего устройства после каждого отопительного сезона или в случае отопления горячей воды один раз в год условие гарантии 2 Раз на три месяца запускать шнек на 15 минут Благодаря этому можно избежать блокировки шнека внутри трубы 3 Вычистить трубу от остатков топлива опорожнить бункер вычистить реторту отвинтить нижнюю крышку устранить золу 4 Вынуть вращательное кольцо из плиты топки снять плиту топки с подающего устройства вынуть подающее устройство путем отвинчивания 4 болтов М10 крепящих подающее устройство к котлу Снять моторедуктор вместе со шнеком отвинчивая четыре болта М8 отделить моторедуктор от шнека вынимая шплинт безопасности смазать твердой смазкой для подшипников шпиндель шнека и внутреннюю втулку моторедуктора для предотвращения затирки обоих элементов моторедуктора вместе со шнеком Для того чтобы сложить подаватель следует выполнить действия в обратном порядке обращая особое внимание на центрирование вращательного кольца внутри плиты топки для центровки служат 4 болта М10 ВНИМАНИЕ после установки плиты топки нельзя затягивать болты ВНИМАНИЕ ЦЕНТРОВАТЬ НА ВКЛЮЧЕННОМ ПОДАЮЩЕМ УСТРОЙСТВЕ 15 0 Схема горелочного устройства 1 Сопло 2 Реторта 3 Топка 4 Подающее колено питателя 5 Ревизионная крышка топки 6 Воздушная камера 7 Крышка штифта 8 Питатель 9 Шнек 10 Лапка ножки питаля 11 Ножка питателя 12 Противопожарный патрубок 13 Двигатель 14 Моторедуктор в сборе 15 Регенеративная втулка 16 Крыльчатка 17 Фланец для установки бункера емкости для топлива 18 Лючок для ревизии шнека 19 Канал подачи воздуха 20 Гильза для термодатчика системы пожаротушения 21 Гильза для датчика температуры шнека 14
