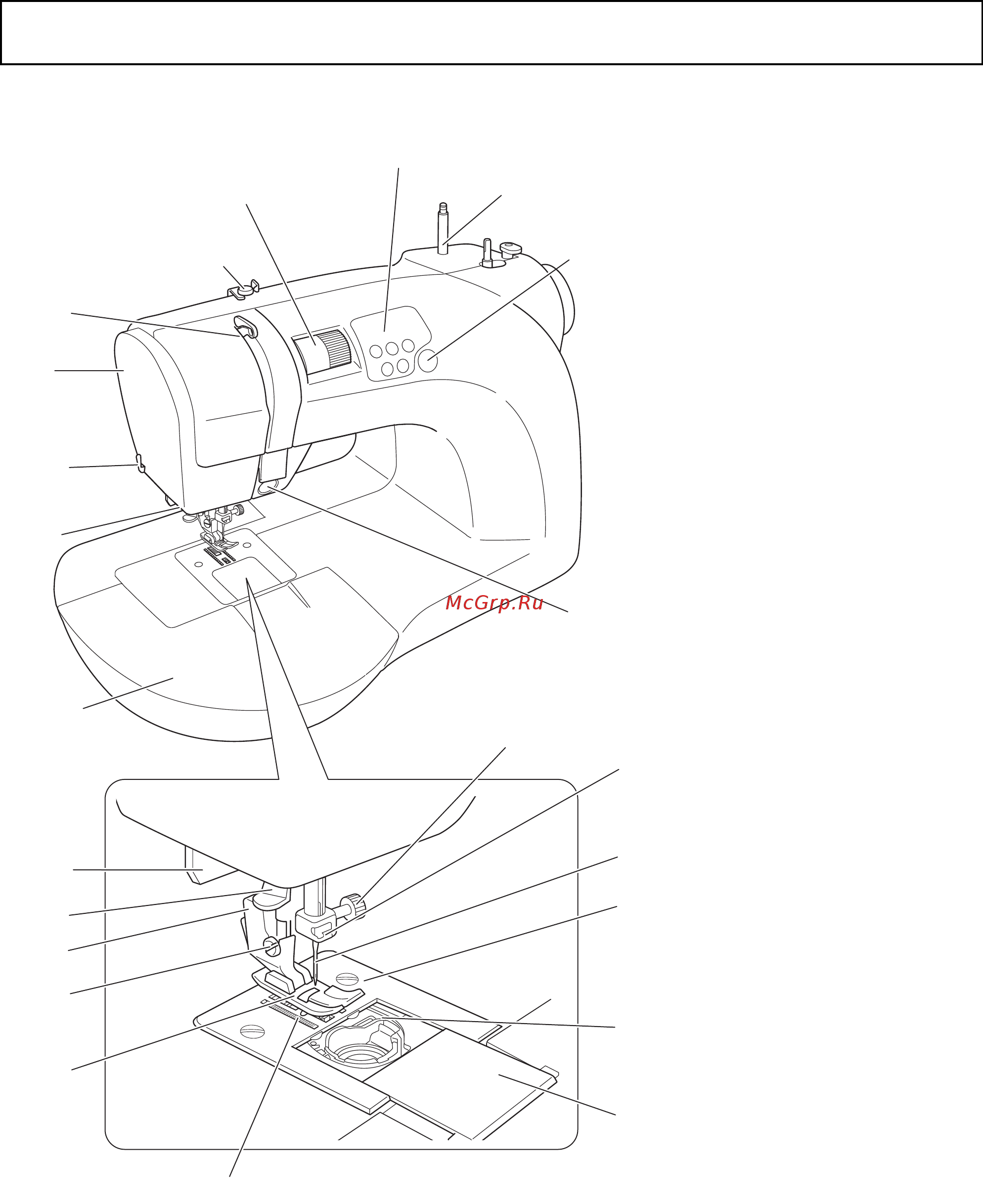

Названия деталей
3 Функции машины
1 Приспособление для
обрезки нити
2 Лицевая панель
3 Рычаг
нитепритягивателя
4 Нитенаправитель
5 Регулятор натяжения
верхней нити
6 Панель управления
7 Стержень для
установки катушки
8 Кнопка вышивания со
свободной подачей
материала (OEKAKI)
9 Кнопка обратной
строчки
10 Съемный столик
11 Светодиодный
индикатор (внутри)
12 Винт иглодержателя
13 Нитенаправитель
игловодителя
14 Игла
15 Игольная пластина
16 Шпульный колпачок
17 Крышка шпульного
отсека
18 Зубчатая рейка
19 Прижимная лапка
20 Винт держателя
прижимной лапки
21 Держатель прижимной
лапки
22 Рычажок
нитевдевателя
23 Рычажок для
выметывания петли
6
21
20
19
17
16
18
15
14
12
13
4
3
2
1
10
11
9
8
7
5
23
22
