Delonghi BF 46/1 AS GU [19/36] Газовые краны
![Delonghi BF 46/1 AS GU [19/36] Газовые краны](/views2/1359001/page19/bg13.png)
19

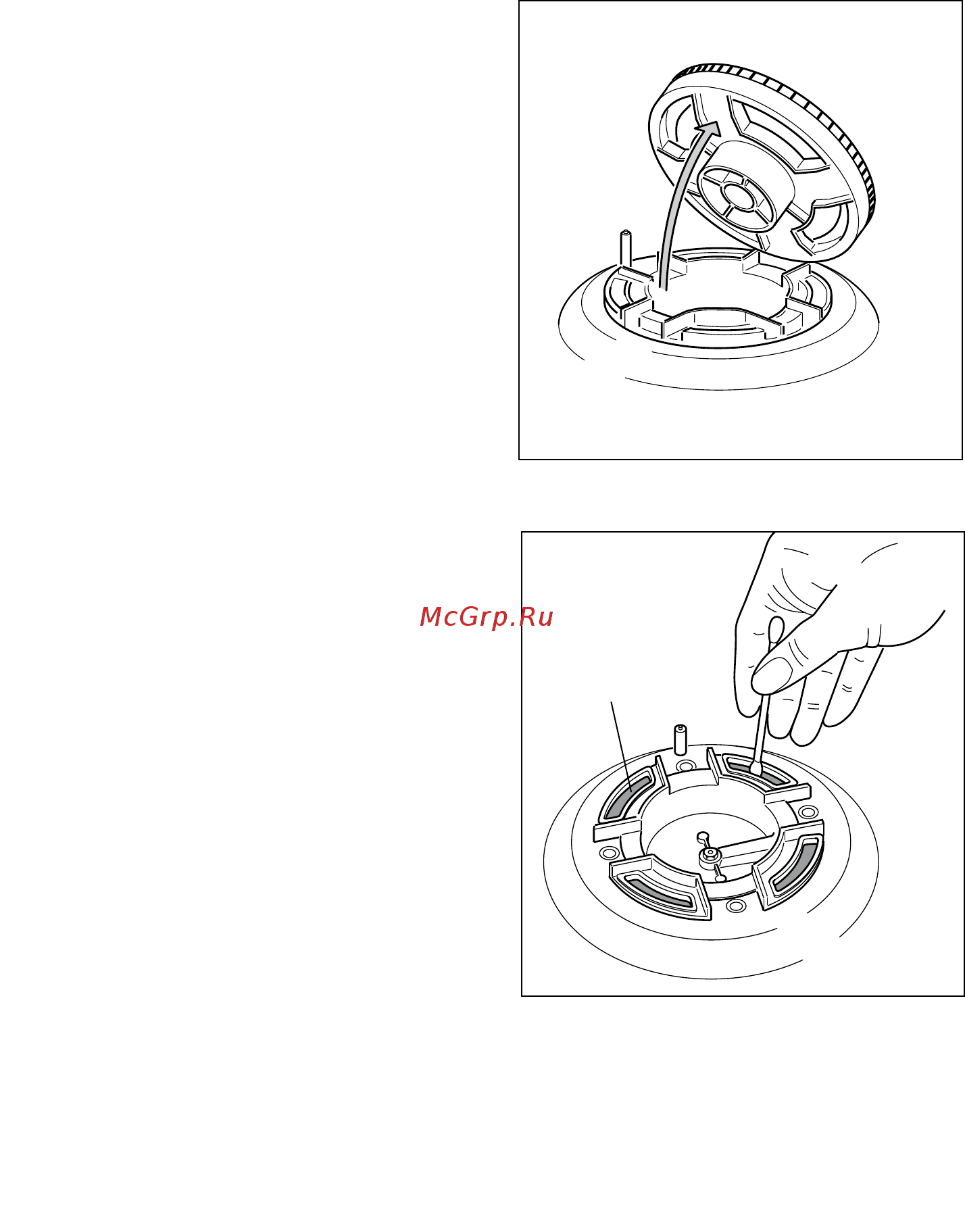

Рис. 3.4
З
Рис. 3.5
ОЧИСТКА ГОРЕЛКИ С ТРЕМЯ
РЯДАМИ ПЛАМЕНИ (только для
моделей со стабилизатором
пламени)
Этой горелке необходимо уделить особое
внимание: четыре отверстия, располо-
женные вокруг внешнего контура горелки,
должны всегда быть чистыми.
Для проведения чистки демонтируйте рас-
секатель пламени (Рис. 3.4) и с помощью
ватной палочки, зубной щетки или другого
предмета удалите все посторонние частицы
или грязь из 4 отверстий, помеченных «З»
(Рис. 3.5).
Эта процедура позволит обеспечить надле-
жащую работу горелок.
ГАЗОВЫЕ КРАНЫ
✓ Только квалифицированный персонал
может проводить смазку газовых кранов.
✓ При обнаружении неисправностей в рабо-
те обратитесь за помощью в сервисный
центр.
ЗАМЕНА ГОРЕЛОК
✓ Важно следить за тем, чтобы рассекатель
пламени «Е» и крышка «В» горелки были
правильно установлены (см. Рис. 3.1), в
противном случае Вы можете столкнуться
с серьезными проблемами.
✓ Для того чтобы обеспечить бесперебой-
ное образование искры, следите за тем,
чтобы электрод «S» был всегда чистым
(Рис. 3.1).
✓ Убедитесь, что датчик «Т» (Рис. 3.1),
расположенный рядом с каждой горел-
кой, был всегда чистым, это позволит
обеспечить надлежащую работу предох-
ранительных клапанов.
Необходимо провести тщательную очистку
запальника и датчика.
