Delonghi KCX-C60 WH [21/32] Крепление варочных панелей
![Delonghi KCX-C60 WH [21/32] Крепление варочных панелей](/views2/1405751/page21/bg15.png)
21
КРЕПЛЕНИЕ ВАРОЧНЫХ
ПАНЕЛЕЙ
✓ Каждая варочная панель оснащена
специальными крепежами для ее
фиксации с шагом от 2 до 4 см.
✓ Переверните варочную панель дном
вверх и установите зажимы “F” и “R”
не затягивая винты «В».
✓ Убедитесь, что зажимы установле-
ны в соответствии с рис. 4.4а, 4.4в и
4.4с.
УСТАНОВКА ПАНЕЛИ
✓ Установите панель в подготовлен-
ное место.
✓ Правильно расположите крепления
“F” и “R” и затяните винты “B”.
✓ При помощи острого лезвия или
ножа удалите выступающую за края
панели ленту.
F
F
R
R

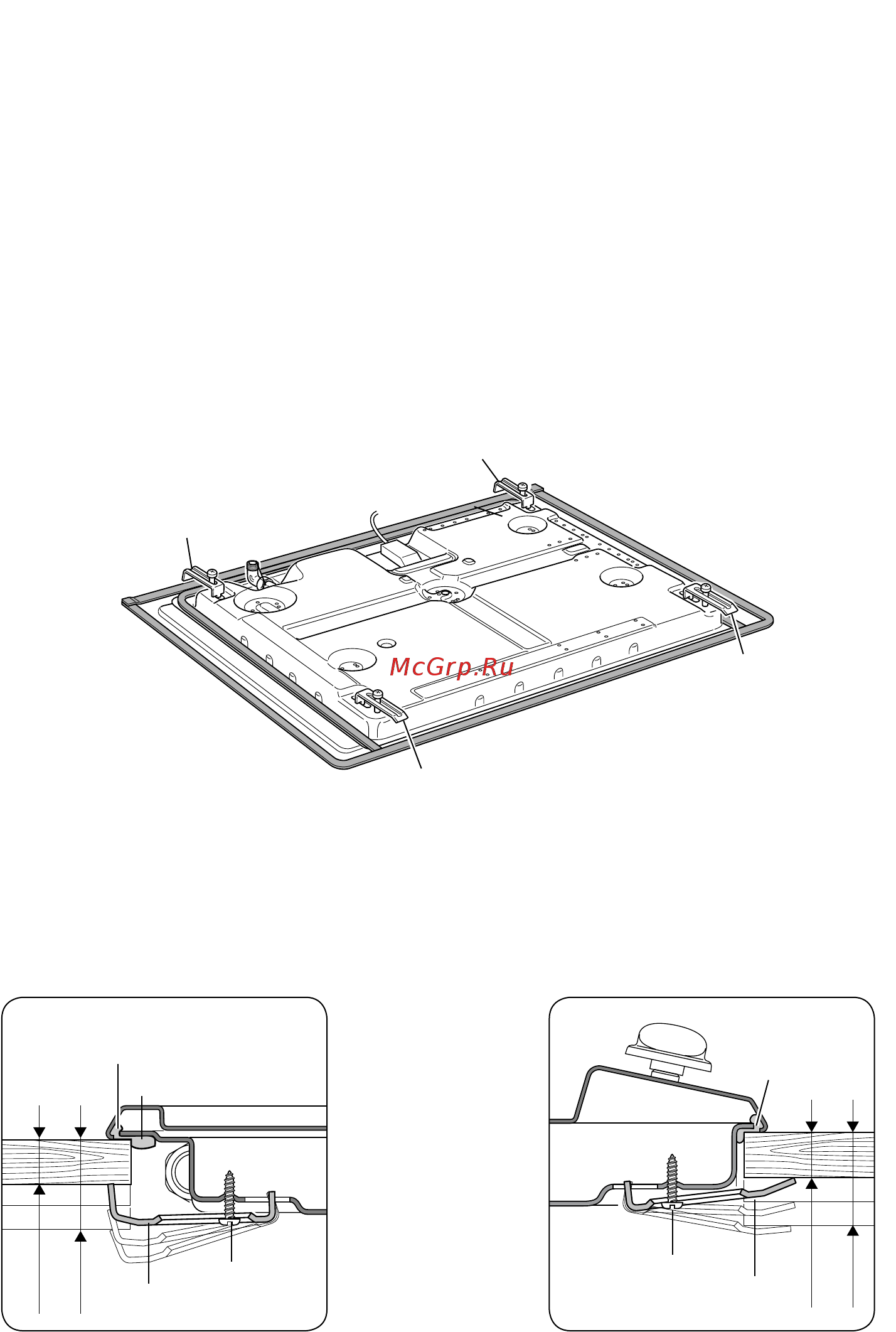

Fig. 4.4a
Передняя сторона
Задняя сторона
Передняя сторона
20 mm min.
40 mm max.
B
F
20 mm min.
40 mm max.
B
R
Fig. 4.4b
Fig. 4.4c
Лента A
Лента A
Лента C
