22
Модели с наклоняющимся грилем
и скользящими полочками
– Установите скользящие полочки на
стенках духового шкафа с помощью 2
винтов (Рис. 9.6).
– В случае оснащения моделей катали
-
тическими панелями вставьте данные
панели «А» стрелочкой вверх (Рис.
9.6).
– Установите полочку и противень на
скользящих полочках (Рис. 9.7).
Демонтаж осуществляется следующим
образом:
– Отвинтите крепежные винты, выдвинь
-
те скользящие полочки и каталитичес-
кие прокладки (при наличии) на стен-
ке духового шкафа, как показано на
Рис. 9.6.
Гриль крепится на задней стенке духо
-
вого шкафа на шарнирах, которые поз-
воляют отводить его вниз для облегче-
ния процесса чистки верхней панели
духового шкафа (Рис. 9.5).

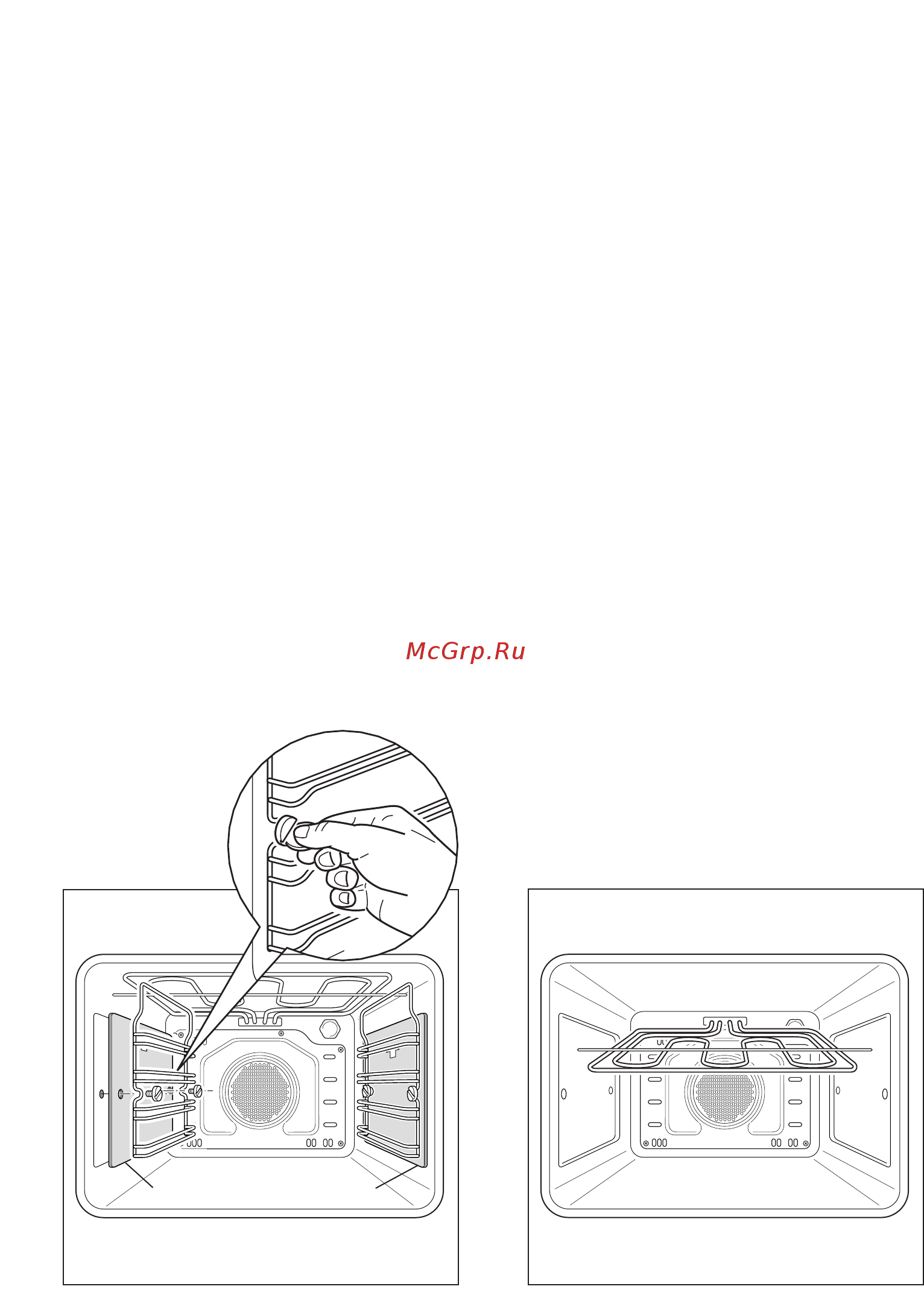

Рис. 9.5
Модели с наклоняющимся грилем
и проволочными решетками-
держателями
– Установите проволочные решетки-
держатели на стенках духового шкафа
с помощью 2 винтов (Рис. 9.4).
– В случае оснащения моделей катали
-
тическими панелями вставьте данные
панели «А» стрелочкой вверх (Рис. 9.4).
– Задвиньте полочку и противень по
направляющим (Рис. 9.3).
– Решетка-держатель устанавливается
так, чтобы предохранительная защелка,
предотвращающая случайное выпаде-
ние, была повернута внутрь духового
шкафа.
– Демонтаж осуществляется следующим
образом:
– Отвинтите крепежные винты, выдвиньте
решетки-держатели и каталитические
прокладки (при наличии) на стенке духо-
вого шкафа, как показано на Рис. 9.4.
– Гриль крепится на задней стенке духо
-
вого шкафа на шарнирах, которые поз-
воляют отводить его вниз для облегче-
ния процесса чистки верхней панели
духового шкафа (Рис. 9.5).
Рис. 9.4
A A
