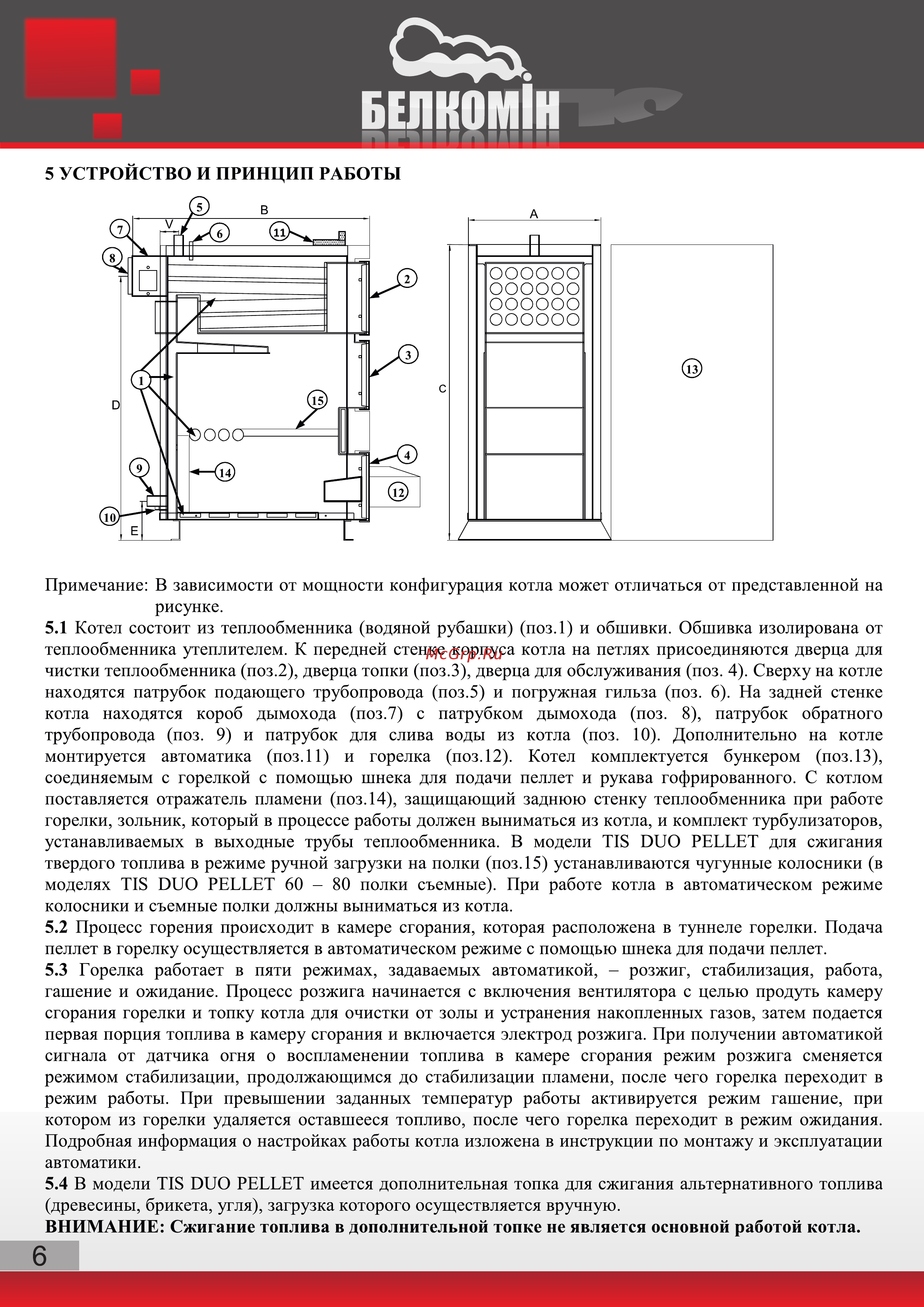

EEAKOMÍH 5 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ Примечание В зависимости от мощности конфигурация котла может отличаться от представленной на рисунке 5 1 Котел состоит из теплообменника водяной рубашки поз 1 и обшивки Обшивка изолирована от теплообменника утеплителем К передней стенке корпуса котла на петлях присоединяются дверца для чистки теплообменника поз 2 дверца топки поз З дверца для обслуживания поз 4 Сверху на котле находятся патрубок подающего трубопровода поз 5 и погружная гильза поз 6 На задней стенке котла находятся короб дымохода поз 7 с патрубком дымохода поз 8 патрубок обратного трубопровода поз 9 и патрубок для слива воды из котла поз 10 Дополнительно на котле монтируется автоматика поз 11 и горелка поз 12 Котел комплектуется бункером поз 13 соединяемым с горелкой с помощью шнека для подачи пеллет и рукава гофрированного С котлом поставляется отражатель пламени поз 14 защищающий заднюю стенку теплообменника при работе горелки зольник который в процессе работы должен выниматься из котла и комплект турбулизаторов устанавливаемых в выходные трубы теплообменника В модели TIS DUO PELLET для сжигания твердого топлива в режиме ручной загрузки на полки поз 15 устанавливаются чугунные колосники в моделях TIS DUO PELLET 60 80 полки съемные При работе котла в автоматическом режиме колосники и съемные полки должны выниматься из котла 5 2 Процесс горения происходит в камере сгорания которая расположена в туннеле горелки Подача пеллет в горелку осуществляется в автоматическом режиме с помощью шнека для подачи пеллет 5 3 Горелка работает в пяти режимах задаваемых автоматикой розжиг стабилизация работа гашение и ожидание Процесс розжига начинается с включения вентилятора с целью продуть камеру сгорания горелки и топку котла для очистки от золы и устранения накопленных газов затем подается первая порция топлива в камеру сгорания и включается электрод розжига При получении автоматикой сигнала от датчика огня о воспламенении топлива в камере сгорания режим розжига сменяется режимом стабилизации продолжающимся до стабилизации пламени после чего горелка переходит в режим работы При превышении заданных температур работы активируется режим гашение при котором из горелки удаляется оставшееся топливо после чего горелка переходит в режим ожидания Подробная информация о настройках работы котла изложена в инструкции по монтажу и эксплуатации автоматики 5 4 В модели TIS DUO PELLET имеется дополнительная топка для сжигания альтернативного топлива древесины брикета угля загрузка которого осуществляется вручную ВНИМАНИЕ Сжигание топлива в дополнительной топке не является основной работой котла 6
